Descripción técnica del quemador

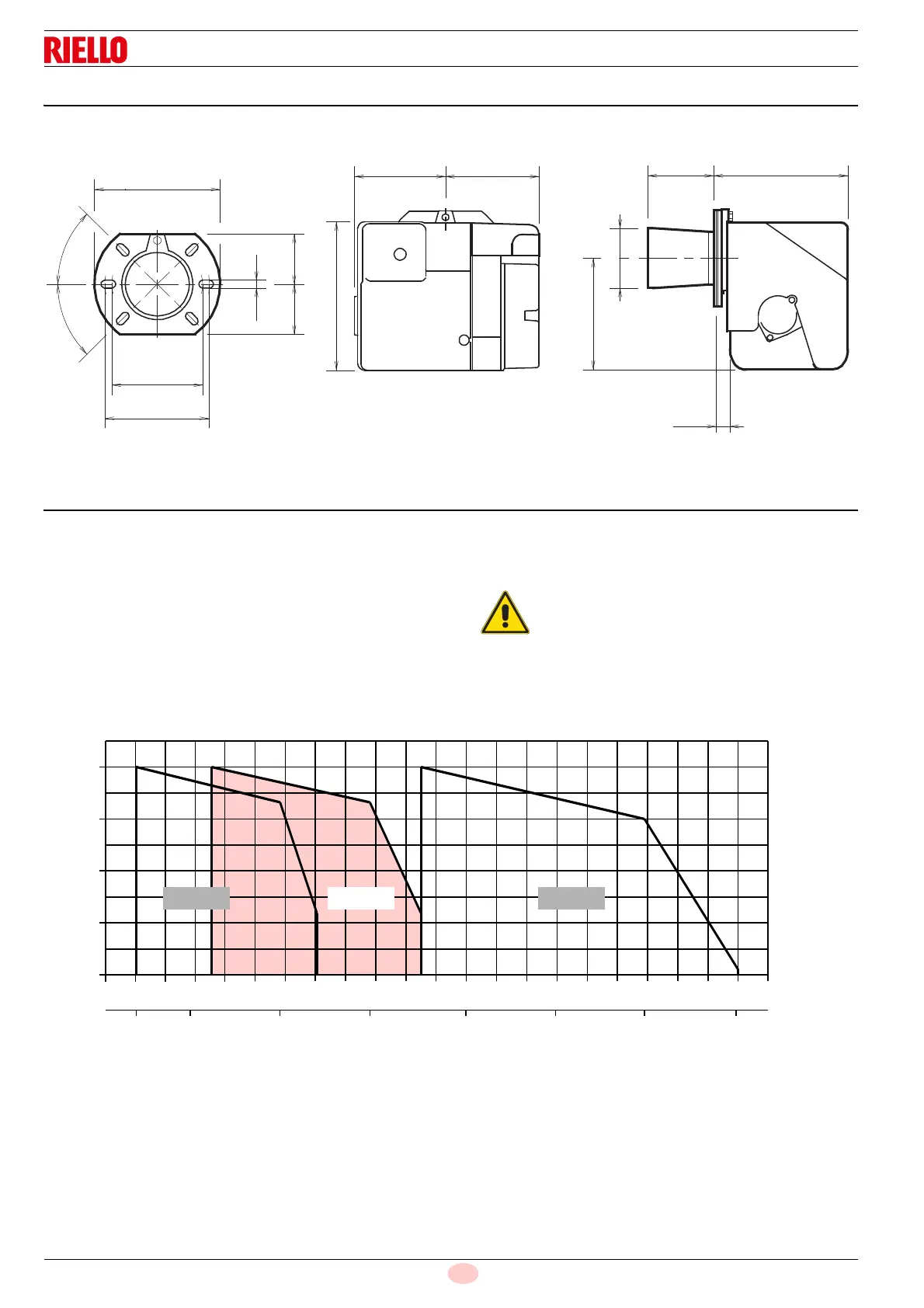

4.4 Dimensiones del quemador
4.5 Campos de encendido
La POTENCIA MÁXIMA debe elegirse dentro de los límites del
área del diagrama marcada por la línea discontinua (Fig. 3).
La POTENCIA MÍNIMA no debe ser inferior al límite mínimo in-
dicado en el diagrama.
La alimentación del quemador debe seleccionarse dentro del
área de los diagramas (Fig. 3). Dicha área se llama «campos de
encendido» y proporciona la alimentación máxima del quemador
en función de la presión en la cámara de combustión.
El punto de trabajo se encuentra trazando una línea vertical des-
de la alimentación deseada y una horizontal desde la presión co-
rrespondiente en la cámara de combustión. La intersección de
estas dos líneas es el punto de trabajo que debe permanecer
dentro de los campos de encendido.
Brida Quemador
50 207
130
20
4
5
°
ø 85
225
11
170
D6114
72
72
150
4
5
°
180
136 150
Fig. 2
ATENCIÓN
Los valores del área de los campos de encendido
se obtienen considerando una temperatura am-
biente de 20 °C y una presión atmosférica de
1013 mbar (aprox. 0 m s.n.m.) y con el cabezal de
combustión regulado como se muestra en la
pág. 20.
Fig. 3
kW
kg/h
D7101
20 22 24 26 28 30 32 34 36 38 40
2.5
2
3
42 44 46 48
3.5
3
2
1
50
52
54
4. 5
4
56
0
1.5
18161412
1.2
4
744T1K 744T5K744T2K
