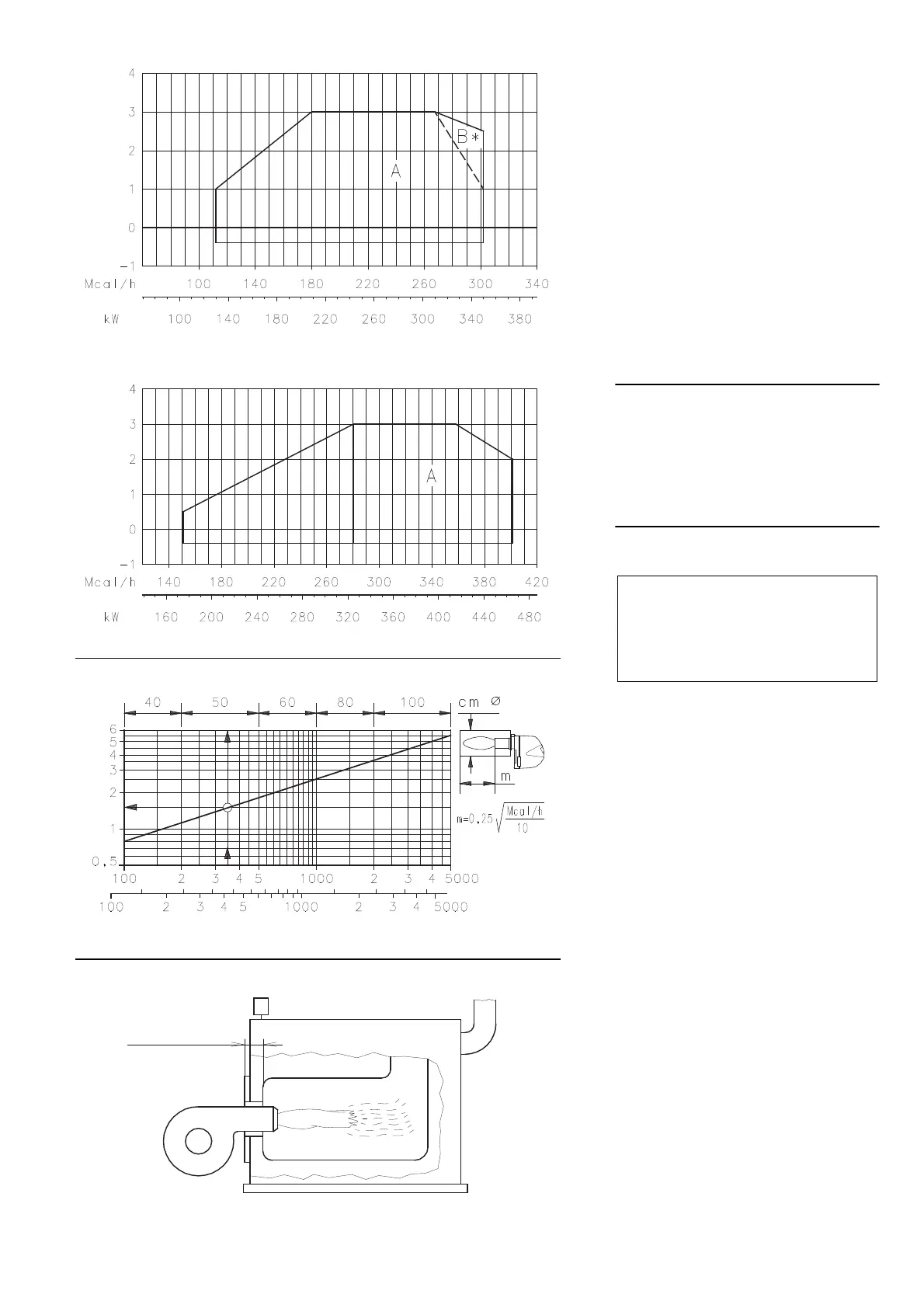

CAMPI DI LAVORO (A)
I bruciatori RS 30-40 BLU possono funzionare
in due modi: monostadio o bistadio.
La POTENZA MASSIMA va scelta entro:
- * RS 30 BLU: lÕarea (A-B) per gas naturale;
solo lÕarea (A) per GPL.
- RS 40 BLU: lÕarea (A) sia per gas naturale che
per GPL.
La POTENZA MINIMA non deve essere inferiore
al limite minimo del diagramma:
RS 30 BLU = 130 kW
RS 40 BLU = 175 kW
Attenzione:
il CAMPO DI LAVORO • stato ricavato alla tem-
peratura ambiente di 20 °C, alla pressione baro-
metrica di 1000 mbar (circa 100 m s.l.m.) e con
la testa di combustione regolata come indicato a
p. 16.
CALDAIA DI PROVA (B)
I campi di lavoro sono stati ricavati in speciali
caldaie di prova, secondo la norma EN 676.
Riportiamo in (B) diametro e lunghezza della
camera di combustione di prova.
Esempio
Potenza 350 Mcal/h:
diametro = 50 cm, lunghezza = 1,5 m.
CALDAIE COMMERCIALI (C) - IMPOR-
TANTE
LÕabbinamento bruciatore-caldaia non pone pro-
blemi se la caldaia • omologata CE e le dimen-
sioni della sua camera di combustione sono
vicine a quelle indicate dal diagramma (B).
Se invece il bruciatore deve essere applicato ad
una caldaia commerciale non omologata CE e/o
con dimensioni della camera di combustione
nettamente pi• piccole di quelle indicate dal dia-
gramma (B), consultare i costruttori.
I bruciatori RS 30-40 BLU sono destinati
esclusivamente a camere di combu-
stione con uscita fumi dal fondo (per
esempio tre giri di fumo). Spessore mas-
simo della parete frontale della caldaia:
200 mm, vedi Þg. (C).
(A)
(B)
(C)
CAM. COMB. / FEUERRAUM m
COMB. CHAMBER / CHAMB. COMB
.
200 mm MAX
CAM. COMB. / FEUERRAUM mbar
COMB. CHAMBER / CHAMB. COMB
.
CAM. COMB. / FEUERRAUM mbar
COMB. CHAMBER / CHAMB. COMB
.
RS 30 BLU
RS 40 BLU
