Riello RS BLU - Regolazione Testa DI Combustione

16
REGOLAZIONE TESTA DI COMBU-
STIONE
A questo punto dellÕinstallazione, boccaglio e
manicotto sono Þssati alla caldaia come in Þg.
(A). é quindi particolarmente agevole la regola-
zione delle testa di combustione, regolazione
che dipende unicamente dalla potenza svilup-
pata dal bruciatore in 2° stadio.
Perci˜, prima di regolare la testa di combu-
stione, bisogna Þssare questo valore.

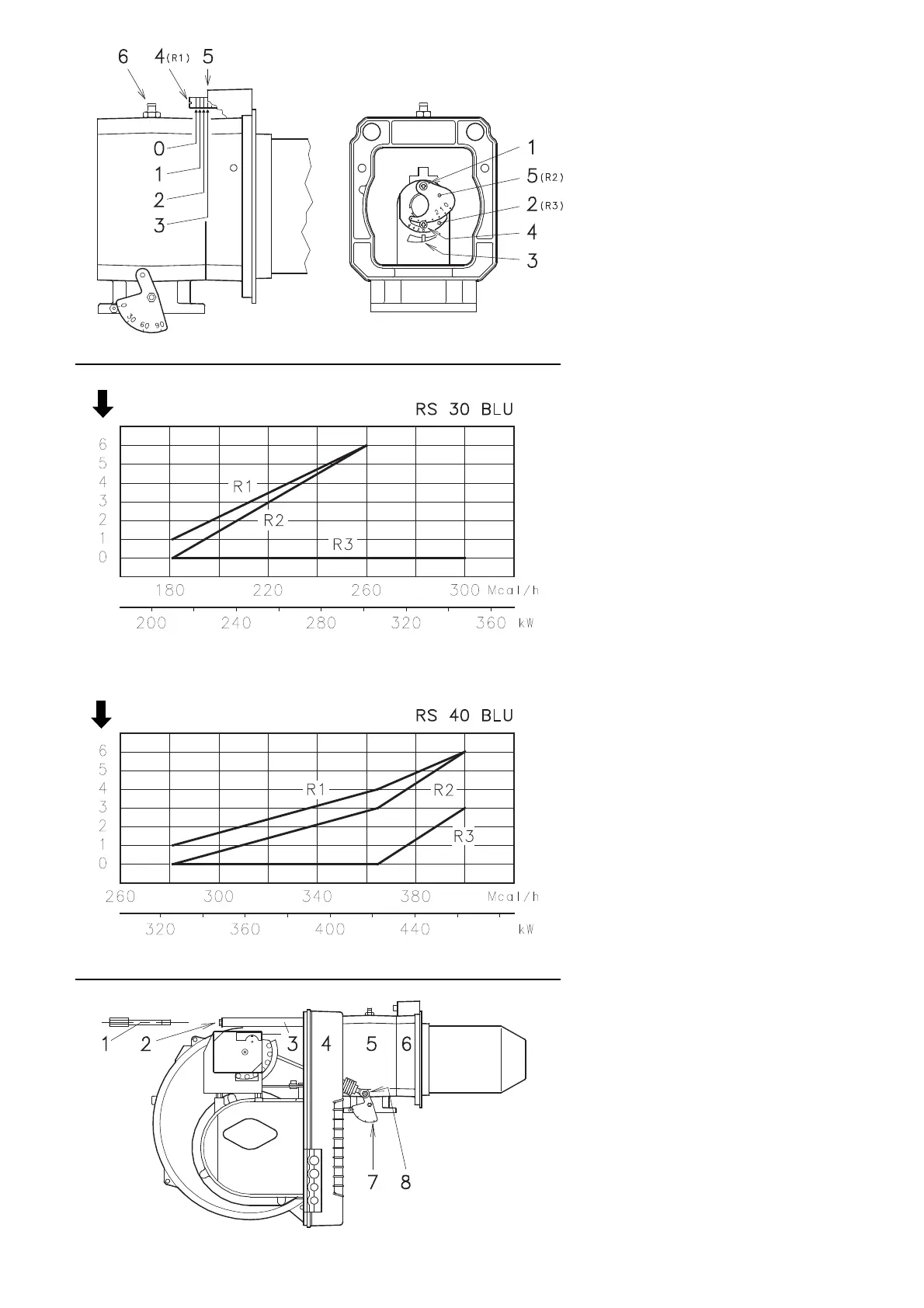

Sono previste tre regolazioni della testa:
¥ quella dellÕaria esterna R1;
¥ quella dellÕaria centrale R2;
¥ quella del gas R3.
Trovare nel diagramma (C) la tacca alla quale
regolare sia aria che gas e quindi:
Regolazione aria esterna (A)
Ruotare la vite 4)(A) Þno a far collimare la tacca
trovata con il piano anteriore 5)(A) della ßangia.
Regolazione gas (B)
Allentare le viti 1)(B) e 4)(B) e ruotare la ghiera
2) Þno a far collimare la tacca trovata con
lÕindice 3).
Regolazione aria centrale (B)
Ruotare il parzializzatore 5) Þno a far collimare
la tacca trovata con la vite 4).
Bloccare le viti 1) e 4).
Esempio - RS 40 BLU
potenza bruciatore = 390 kW.
Dal diagramma (C) risulta che per questa poten-
zialitˆ le regolazioni sono:
¥ aria esterna: R1 = tacca 3;
¥ aria centrale: R2 = tacca 2;
¥ gas: R3 = tacca 0.
NOTA
I diagrammi (C) indicano una regolazione otti-
male della testa. Se la pressione nella rete di
alimentazione del gas • molto bassa e non con-
sente il raggiungimento della pressione indicata
a pag. 12 in 2° stadio, e se la ghiera 2)(B) • solo
parzialmente aperta, • possibile aprire ulterior-
mente la ghiera di 1 - 2 tacche.
Continuando lÕesempio precedente, a pag. 12 si
vede che per un bruciatore RS 40 BLU con
potenza di 390 kW occorrono 12 mbar circa di
pressione alla presa 6)(A). Se questa pressione
non • disponibile, aprire la ghiera 2)(B) a 1 - 2
tacche.
Controllare che la combustione sia soddisfa-
cente e priva di pulsazioni.
Terminata la regolazione della testa, rimontare il
bruciatore 4)(D) sulle guide 3) a circa 100 mm
dal manicotto 5) - bruciatore nella posizione illu-
strata dalla Þg. (B)p. 14 - inserire il cavo della
sonda ed il cavo dellÕelettrodo e quindi far scor-
rere il bruciatore Þno al manicotto, bruciatore
nella posizione illustrata dalla Þg. (D).
Rimettere le viti 2) sulle guide 3).
Fissare il bruciatore al manicotto con la vite 1) e
rimettere la copiglia in una delle due guide 3).
Riagganciare lo snodo 8) al settore graduato 7).
Attenzione
AllÕatto della chiusura del bruciatore sulle due
guide, • opportuno tirare delicatamente verso
lÕesterno il cavo dÕalta tensione ed il cavetto
della sonda di rivelazione Þamma, Þno a metterli
in leggera tensione.
(A)
(C)
(D)
(B)
TACCHE - KERBEN - NOTCHES - ENCOCHES
TACCHE - KERBEN - NOTCHES - ENCOCHES
Potenza bruciatore in 2° stadio / Brennerleistung 2. Stufe
Burner output in 2nd stage operation / Puissance du bržleur en 2•me allure
Potenza bruciatore in 2° stadio / Brennerleistung 2. Stufe
Burner output in 2nd stage operation / Puissance du bržleur en 2•me allure
