30
5 - PRESSOSTATO ARIA (A)
Eseguire la regolazione del pressostato aria
dopo aver effettuato tutte le altre regolazioni del
bruciatore con il pressostato aria regolato a ini-
zio scala (A).
Con il bruciatore funzionante in 1° stadio
aumentare la pressione di regolazione girando
lentamente in senso orario l'apposita manopo-
lina Þno al blocco del bruciatore.
Girare quindi la manopolina in senso antiorario
di un valore pari a circa il 20% del valore rego-
lato e veriÞcare successivamente il corretto
avviamento del bruciatore.
Se il bruciatore blocca nuovamente, girare
ancora un poco la manopolina in senso antiora-
rio.
Attenzione:
per norma, il pressostato aria deve impedire che
il CO nei fumi superi l' 1% (10.000 ppm).
Per accertarsi di ci˜, inserire un analizzatore
della combustione nel camino, chiudere lenta-
mente la bocca di aspirazione del ventilatore
(per esempio con un cartone) e veriÞcare che
avvenga il blocco del bruciatore prima che il CO
nei fumi superi l'1%.
Il pressostato aria installato • del tipo differen-
ziale.
Attenzione: l'uso del pressostato aria con fun-
zionamento differenziale • consentito solo in
applicazioni industriali e dove le norme permet-
tono che il pressostato aria controlli solo il fun-
zionamento del ventilatore, senza limite di
riferimento per quanto riguarda il CO.
6 - PRESSOSTATO GAS DI MINIMA (B)
Eseguire la regolazione del pressostato gas di
minima dopo aver effettuato tutte le altre regola-
zioni del bruciatore con il pressostato regolato a
inizio scala (B).
Con il bruciatore funzionante in 2° stadio,
aumentare la pressione di regolazione girando
lentamente in senso orario l'apposita manopo-
lina Þno all'arresto del bruciatore.
Girare quindi in senso antiorario la manopolina
di 2 mbar e ripetere l'avviamento del bruciatore
per veriÞcarne la regolaritˆ.
Se il bruciatore si arresta nuovamente, girare
ancora in senso antiorario di 1 mbar.
CONTROLLO PRESENZA FIAMMA (C)
Il bruciatore • dotato del sistema ad ionizza-
zione per controllare la presenza della Þamma.
La corrente minima per far funzionare l'apparec-
chiatura • di 5 mA. Il bruciatore fornisce una cor-
rente nettamente superiore, tale da non
richiedere normalmente alcun controllo. Qua-
lora, tuttavia, si voglia misurare la corrente di
ionizzazione bisogna disinserire la spina-presa
24)(A)p.8 posta sul cavo della sonda di ionizza-
zione ed inserire un microamperometro per cor-
rente continua da 100 mA fondo scala.
Attenzione alla polaritˆ!

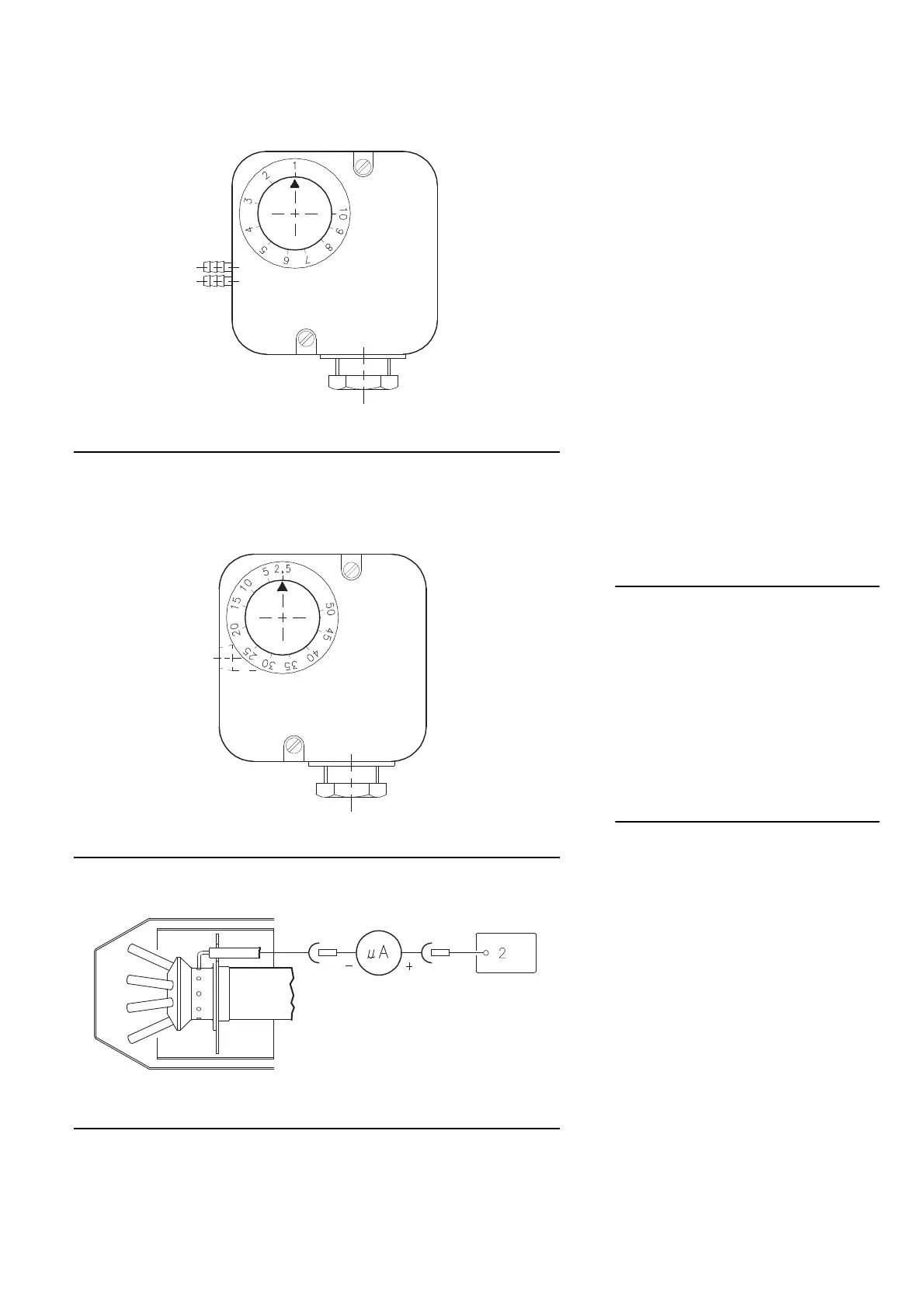

(A)
(B)
PRESSOSTATO ARIA 5)(A)p. 8
LUFT-DRUCKW€CHTER 5)(A)S. 8
AIR PRESSURE SWITCH 5)(A)p. 8
PRESSOSTAT AIR 5)(A)p. 8
PRESSOSTATO GAS DI MINIMA 7)(B)p. 18
GAS-MINDESTDRUCKW€CHTER 7)(B)S. 18
MIN. GAS PRESSURE SWITCH 7)(B)p. 18
PRESSOSTAT GAZ MINIMUM 7)(B)p. 18
(C)
MMI 813
