PRESSIONE GAS

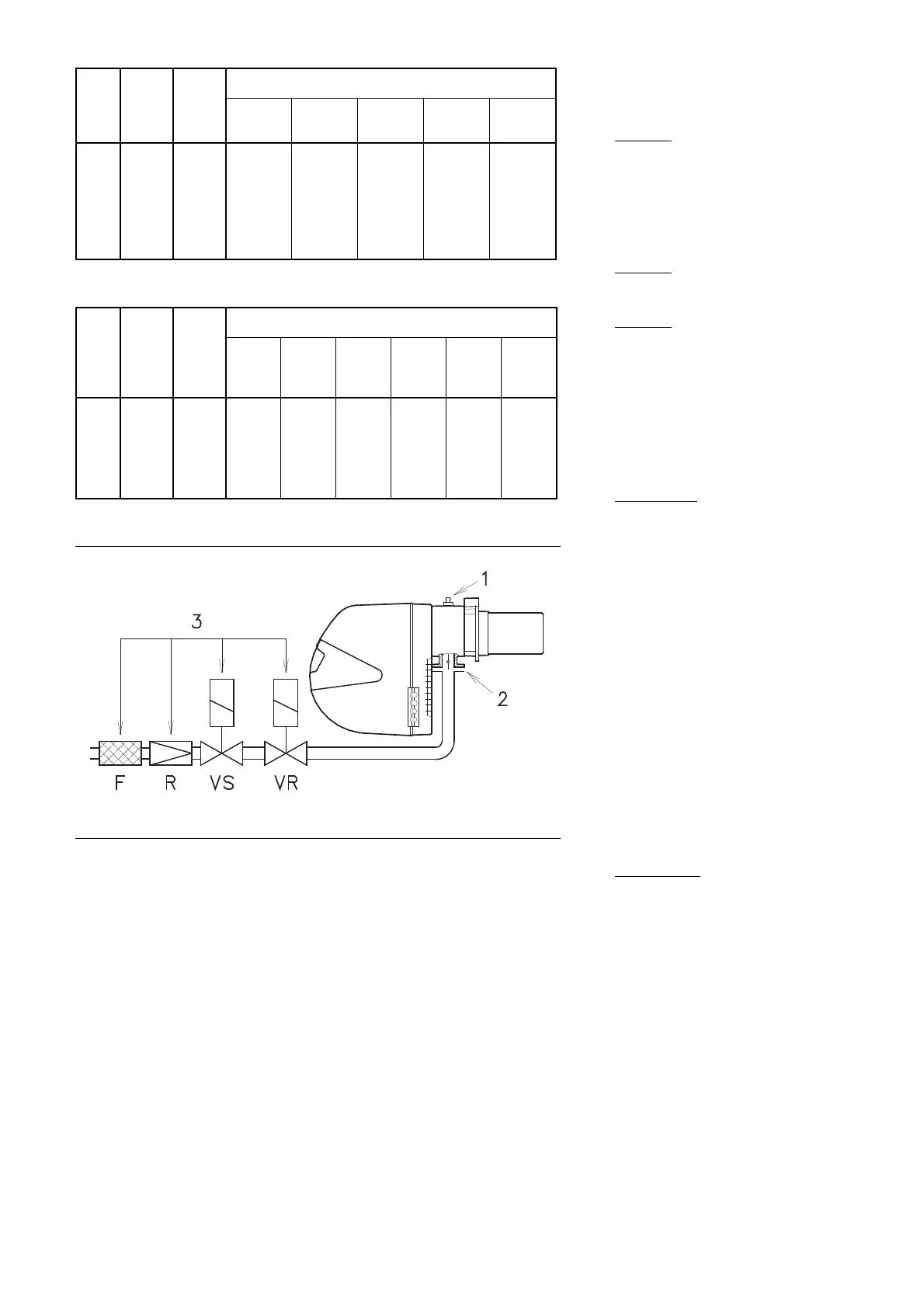

Le tabelle a lato indicano le perdite di carico
minime lungo la linea di alimentazione del gas
in funzione della potenza del bruciatore in 2°
stadio.
Colonna 1
Perdita di carico testa di combustione.
Pressione del gas misurata alla presa 1)(B),
con:
¥ Camera di combustione a 0 mbar
¥ Bruciatore funzionante in 2° stadio
¥ Ghiera del gas 2)(B)p. 16 regolata come dia-
gramma (C)p. 16.
Colonna 2
Perdita di carico farfalla gas 2)(B) con apertura
massima: 90°.
Colonna 3
Perdita di carico rampa 3)(B) comprendente:
valvola di regolazione VR, valvola di sicurezza
VS (entrambe con apertura massima), regola-
tore di pressione R, Þltro F.
I valori riportati nelle tabelle si riferiscono a:
gas naturale PCI 10 kWh/Nm
3
(8,6 Mcal/Nm
3
)
Con:
gas naturale PCI 8,6 kWh/Nm
3
(7,4 Mcal/Nm
3
)
moltiplicare i valori delle tabelle per 1,3.
Per conoscere la potenza approssimativa alla
quale sta funzionando il bruciatore in 2° stadio:
- sottrarre dalla pressione del gas alla presa
1)(B) la pressione in camera di combustione.
- Trovare nella tabella relativa al bruciatore
considerato, colonna 1, il valore di pressione
pi• vicino al valore desiderato.
- Leggere sulla sinistra la potenza corrispon-
dente.
Esempio - RS 30 BLU
¥ Funzionamento in 2° stadio
¥ Gas naturale G 20 PCI 10 kWh/Nm
3
¥ Ghiera del gas 2)(B)p. 16 regolata come dia-
gramma (C)p. 16.
¥ Pressione del gas alla presa 1)(B) = 13 mbar
¥ Pressione in camera di comb. = 2 mbar
13 - 2 = 11 mbar
Alla pressione 11 mbar, colonna 1, corrisponde
nella tabella RS 30 BLU una potenza in 2° sta-
dio di 310 kW.
Questo valore serve come prima approssima-
zione; la portata effettiva va misurata al conta-
tore.
P
er conoscere invece la pressione del gas
necessaria alla presa 1)(B), Þssata la potenza
alla quale si desidera funzioni il bruciatore in 2°
stadio:
- trovare nella tabella relativa al bruciatore con-
siderato il valore di potenza pi• vicino al
valore desiderato.
- Leggere sulla destra, colonna 1, la pressione
alla presa 1)(B).
- Sommare a questo valore la presunta pres-
sione in camera di combustione.
Esempio - RS 30 BLU
¥ Potenza desiderata in 2° stadio: 310 kW
¥ Gas naturale G 20 PCI 10 kWh/Nm
3
¥ Ghiera del gas 2)(B)p. 16 regolata come dia-
gramma (C)p. 16.
¥ Pressione del gas alla potenza di 310 kW,
dalla tabella RS 30 BLU, colonna 1= 11 mbar
¥ Pressione in camera di comb. = 2 mbar
11 + 2 = 13 mbar
pressione necessaria alla presa 1)(B).
(A)
RS 30 BLU Dp (mbar)
RS 40 BLU Dp (mbar)
kW 1 2
3
¯ 3/4
3970076
¯ 1Ó
3970077
¯ 1Ó1/4
3970144
¯ 1Ó1/2
3970145
¯ 1Ó1/2
3970180
210
235
260
285
310
325
350
5,5
6,8
8,2
9,6
11,0
11,7
13,3
0,1
0,2
0,2
0,3
0,3
0,3
0,4
16,5
19,9
23,6
27,5
31,6
34,2
40,0
7,9
9,5
11,2
13,1
15,0
16,2
18,3
4,7
5,6
6,6
7,6
8,7
9,4
10,6
3,1
3,8
4,5
5,3
6,2
6,7
7,6
2,5
3,2
3,7
4,4
4,7
4,9
5,9
kW 1 2
3
¯ 1Ó
3970177
¯ 1Ó1/4
3970144
¯ 1Ó1/2
3970145
¯ 1Ó1/2
3970180
¯ 2Ó
3970146
3970160
¯ 2Ó
3970181
3970182
325
350
380
410
440
465
8,7
10,1
11,7
12,8
13,5
13,8
0,3
0,4
0,4
0,5
0,6
0,7
15,8
18,3
20,9
23,7
26,6
31,2
9,2
10,6
12,1
13,7
15,3
18,5
6,5
7,6
8,8
10,1
11,4
12,5
4,8
5,9
6,6
7,0
8,1
8,5
2,5
3,0
3,5
4,0
4,5
5,0
3,3
3,6
4,0
4,4
5,0
5,2
(B)
