连接无源探头：
1. 将探头的 BNC 端连接至示波器前面板的模拟通道输入端，如图 5 所示。
2. 将探头接地鳄鱼夹或接地弹簧连接至电路接地端，然后将探针连接至待测
电路测试点中。

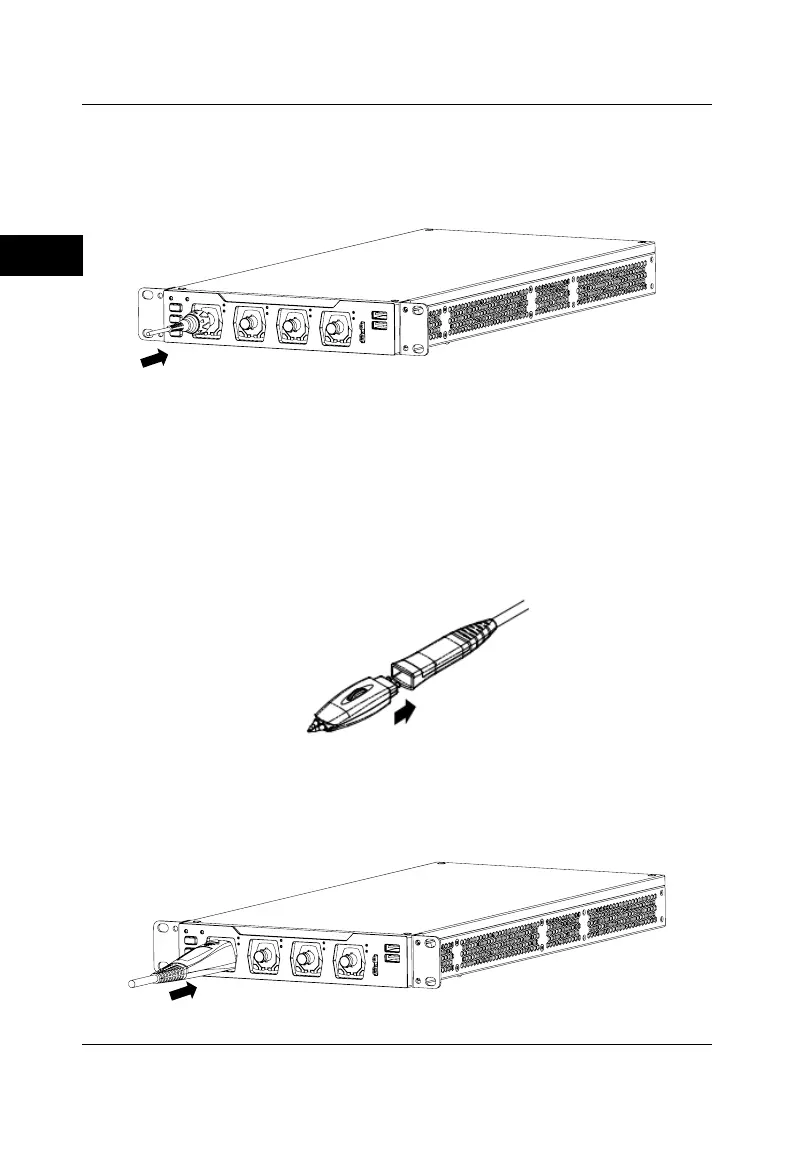

图 5 连接无源探头
连接无源探头后，您需要在测量前进行探头功能检查和探头补偿调节，具 体步骤
请参考“功能检查”和“探头补偿”介绍的内容。
连接有源探头：
以 RP7150（差分有源探头）为例：
1. 将探头前端与有源探头放大器连接，如图 6 所示。
图 6 连接探头前端与有源探头放大器
2. 将有源探头放大器的另一端连接至示波器前面板的模拟通道输入端，如图
7 所示。注意将探头推到紧闭的位置。
图 7 连接有源探头
