3. 使用探头辅助装置将探头前端连接到待测电路中。探头详细信息请参考
《RP7000 系列有源探头用户手册》。
连接有源探头后，您可以根据需要进行探头校准和偏移电压调整等，具体步骤请
参考本产品用户手册中关于有源探头内容的介绍。
功能检查
1. 点击屏幕左下角的“导航”图标 ，进入导航菜单，再点击“存储”图
标 ，进入存储和加载设置菜单，选择 更多 → 默认设置，屏幕弹出“确
定恢复默认设置？”提示框，在“确认”子菜单中选择“确定”，将示波器
恢复为出厂默认配置。
2. 将探头的接地鳄鱼夹连接至图 8 所示的“接地端”。
3. 使用探头连接示波器的通道 1（CH1）输入端和图 8 所示的“补偿信号输出
端”。

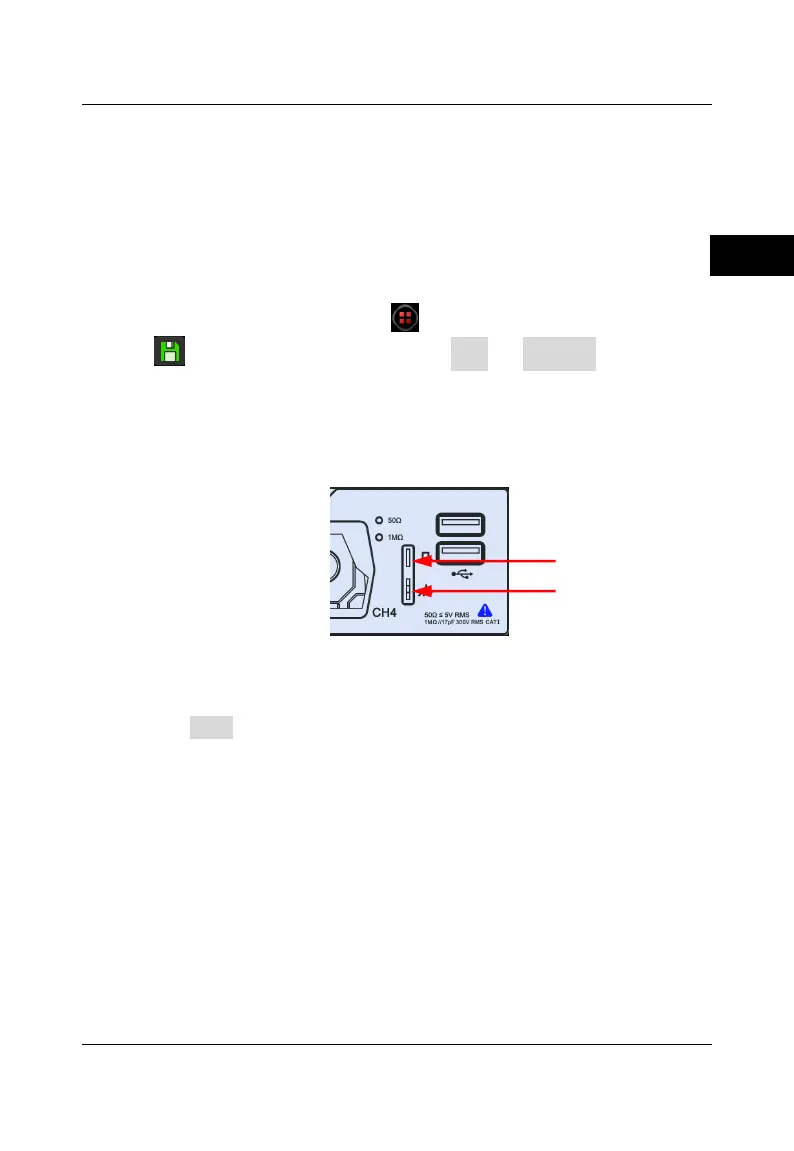

图 8 使用补偿信号
4. 将探头衰减比设定为 10X，通过 Web Control 控制示波器，点击操作界面
右侧的 Auto 按键。
5. 观察示波器外接显示屏上的波形，正常情况下应显示图 9 所示的方波信号。
