4.3 Collegamento degli accessori
4.3.1 Valvola anticavitazione VGI
La valvola anti cavitazione della serie VGI elimina il fenomeno della cavitazione. La valvola anti cavitazione va installata quando la pompa
funziona in vuoto ed è efficace nella zona di funzionamento prossima alla cavitazione (pressione di aspirazione inferiore a 100 mbar
assoluti, convogliamento di gas caldi o vapori condensabili, liquido di servizio con elevata tensione di vapore o caldo)

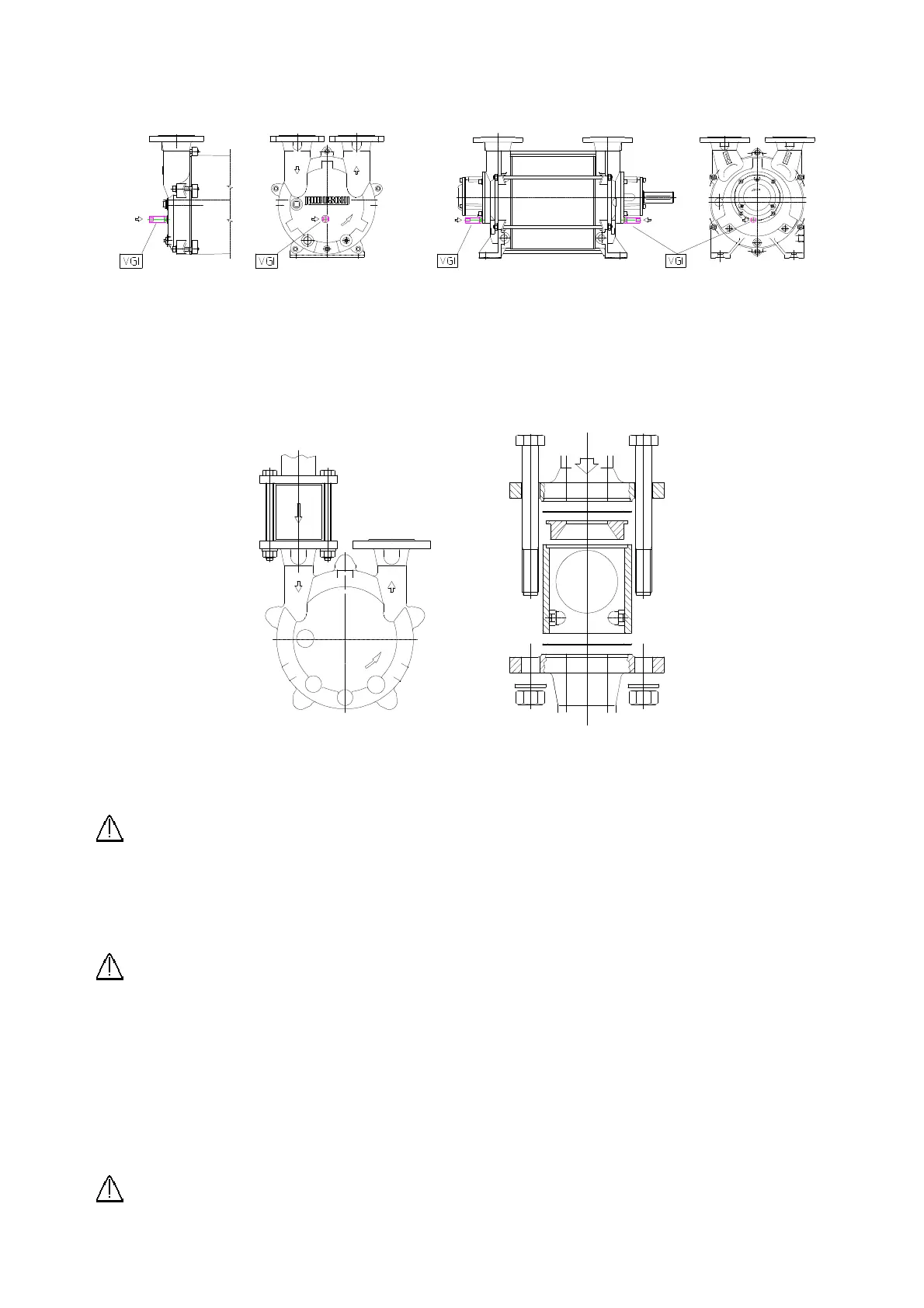

RVS 7/21 RVS 23/60
Fig. 8
Installare la/le valvola/e anti cavitazione come indicato in fig.8.
Se il gas convogliato non deve essere contaminato dall’aria, collegare la/le valvola/e al serbatoio separatore lato gas oppure ad un
serbatoio di gas inerte a pressione atmosferica.
4.3.2 Valvola di ritegno
La valvola di ritegno VAC consente di isolare la pompa dall’impianto in caso di fermata. La valvola di ritegno va installata sulla bocca di
aspirazione nel caso di funzionamento in vuoto (vedi fig.10) o sulla bocca di mandata nel caso di funzionamento in pressione.
Fig.10
4.4 Schemi di installazione
Durante il funzionamento KRVS la pompa viene continuamente alimentata con liquido di servizio secondo uno dei due circuiti di seguito
descritti.
La Robuschi declina ogni responsabilità per allacciamenti idraulici
non conformi alle disposizioni di
legge vigenti
4.4.1 Circuito con ricircolo parziale del liquido di servizio
In questo caso il liquido di servizio viene in parte ricircolato verso la pompa assieme ad una quantità di liquido fresco inviato dall’esterno
e in parte convogliato in uno scarico a perdere (fig.1).
La temperatura del liquido in arrivo alla pompa risulterà più elevata di quella del liquido fresco.
La portata del liquido di servizio per alimentazione a ricircolo parziale è indicata al par.5.6.
Attenzione : Installare il flussometro 3 per fermare la pompa in caso di portata del liquido di servizio
insufficiente
4.4.2 Circuito con ricircolo totale del liquido di servizio
In questo caso il liquido di servizio viene completamente ricircolato senza alcun reintegro dall’esterno se non per il quantitativo evaporato
(Fig.2).
Lo scambiatore di calore 10 provvede al raffreddamento del liquido di servizio. La pompa è in grado di far circolare il liquido di servizio
(nel funzionamento in vuoto) solo se le perdite di carico indotte dallo scambiatore sono inferiori a 100 mbar e la pressione assoluta di
aspirazione è inferiore a 600 mbar.
Per pressioni di aspirazione superiori o se si prevede di far funzionare la pompa in stand-by per alcuni periodi, bisogna prevedere una
pompa ausiliaria di circolazione 9 nella linea di ricircolo.
4.5 Collegamenti elettrici
Attenzione: Ogni operazione sulla pompa deve essere condotta in assenza di tensione dal circuito di
alimentazione.
Fare eseguire il collegamento dell’alimentazione elettrica da specialisti autorizzati secondo le norme vigenti nel luogo di installazione e
secondo le prescrizioni dell’ Ente erogatore dell’energia elettrica.
