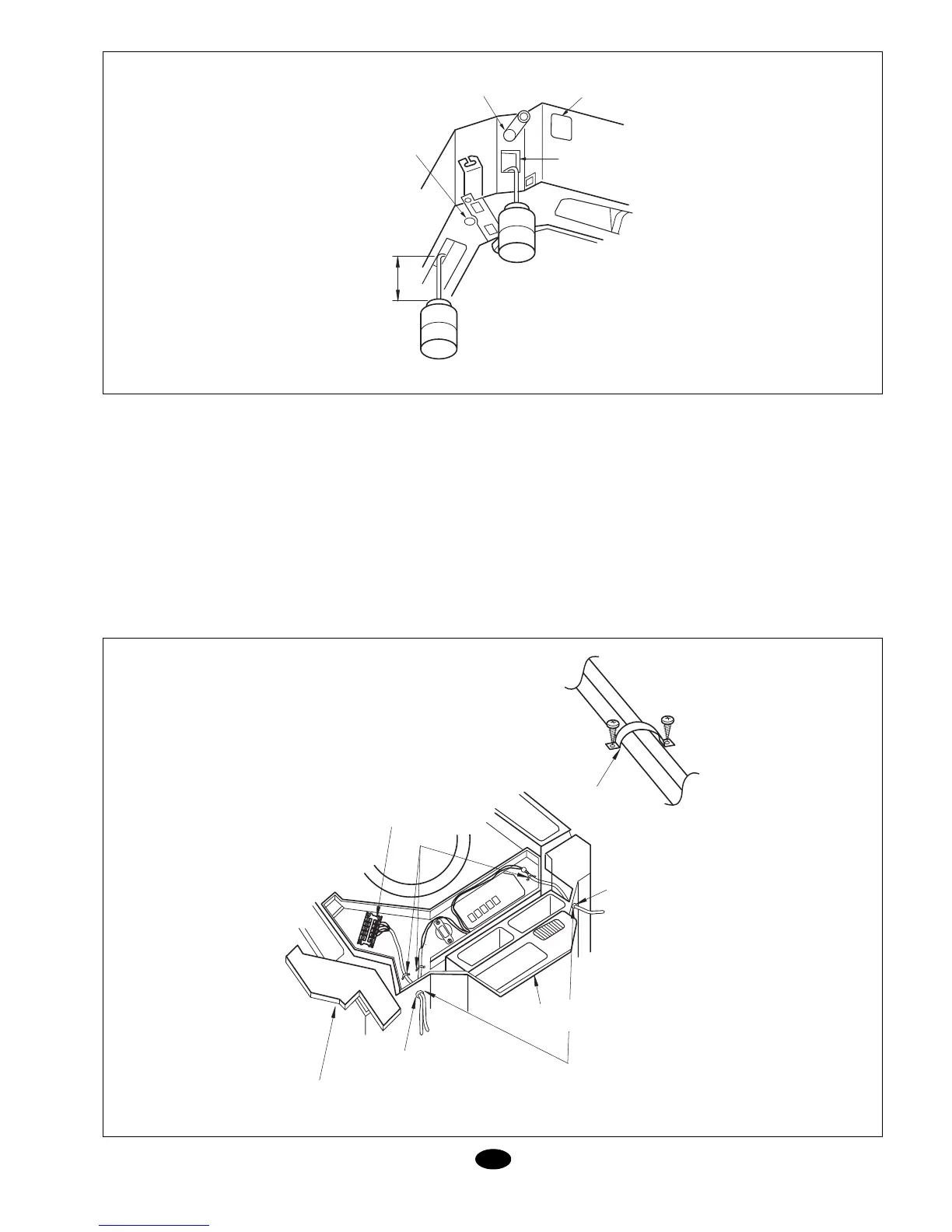

Fig. 10
Fig. 11
Méthode à suivre pour ajouter de l’eau (Fig. 10)
Connexions électriques
Attention: Avant d’accéder aux bouts des
conducteurs, couper le courant électrique.
- Tous les accessoires et les matériaux
fournis avec l’appareil sont conformes aux
normes municipales et nationales en vi-
gueur.
- Pour procéder aux connexions électriques
suivre le schéma électrique situé à l’inté-
rieur de l’unité.
- Les connexions électriques doivent être
effectuées par un personnel autorisé.
- Il faut installer un interrupteur différentiel
capable mettre hors tension tout le sys-
tème.
- La mise à la terre doit être correcte.
- La connexion électrique doit respecter les
normes en vigueur.
- L’interrupteur installé ne doit pas dépas-
ser 30 mA.
- Dans le cas où le fil d’alimentation s’abî-
merait, un personnel qualifié devra le rem-
placer par un fil original.
Connexions de l’unité et du contrôleur
(Fig.11)
- Retirer le panneau (1) et introduire le câ-
blage à travers la protection en caout-
chouc I et le connecter selon le schéma
électrique situé à l’intérieur de l’unité. Le
fixer avec le collier.
- Retirer le panneau (2) et introduire le câ-
blage à l’intérieur à travers le caoutchouc
protecteur II et le connecter au contrôleur.
- Couvrir le câblage avec du ruban isolant
- Après le câblage, fixer le avec les colliers
et remettre les panneaux 1 et 2.
- Pour les systèmes froid/chaud: connec-
ter correctement les cinq bornes.
- Pour les systèmes froid seul: Connecter
correctement les trois bornes.
TUYAU DE
DRAINAGE
SORTIE DE SERVICE
DU DRAINAGE
AJOUT D'EAU À TRAVERS
LE TROU D'INSPECTION
100 mm
ORIFICE
D'INSPECTION
PANNEAU DE
SERVICE
PROTECTION EN
CAOUTCHOUC 2
PROTECTION EN
CAOUTCHOUC 1
PANNEAU DU BOÎTIER DE CONTRÔLE 1
SCELLER POUR ÉVITER LES FUITES
BORNIERS DE CONNEXION
3 - POUR FROID / CHAUD
5 - POUR FROID SEUL
PANNEAU DU
BOÎTIER DE CONTRÔLE 2
COLLIER
