Roca DFK-75 AG - Norsk

64
N

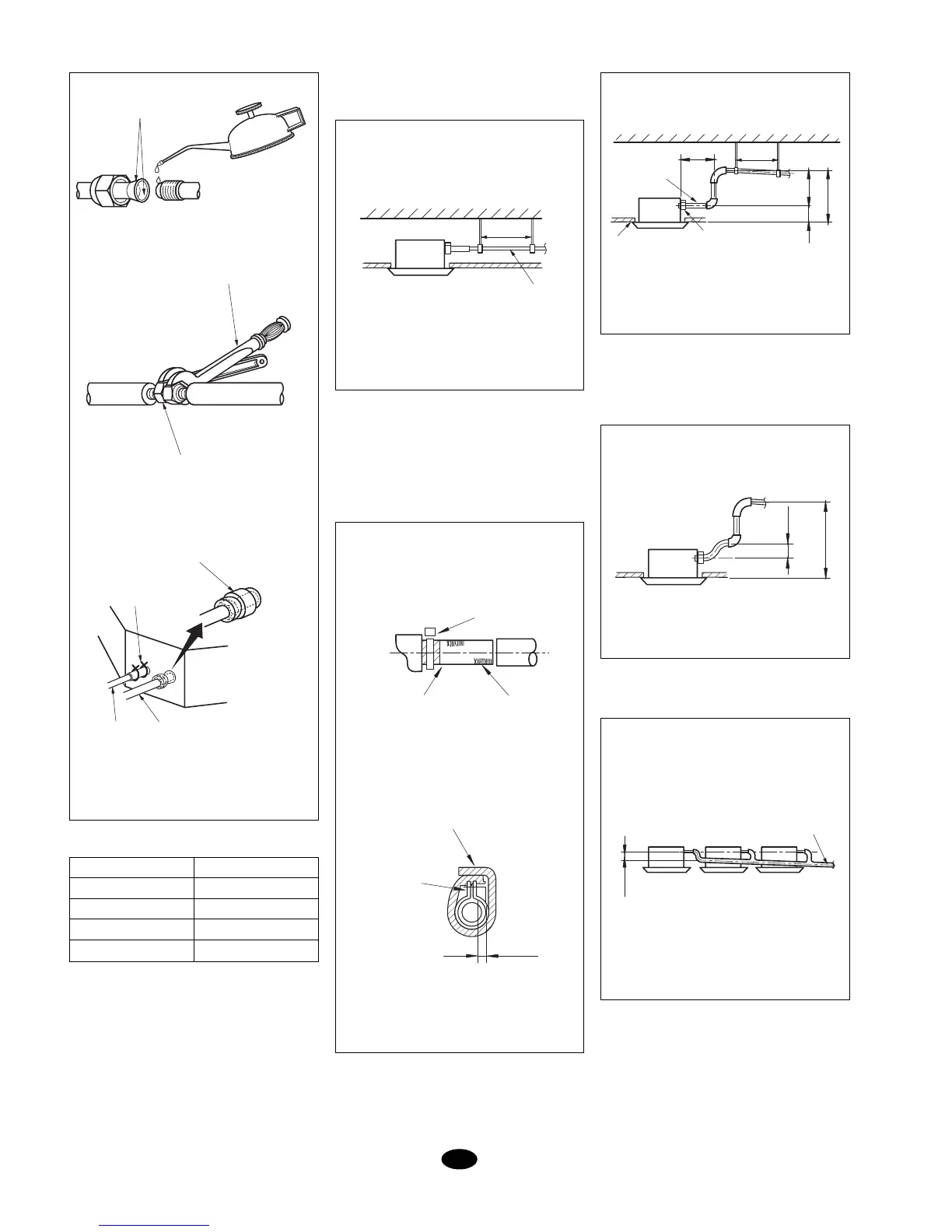

Fig. 5
Diameter
3/8"
1/2"
5/8"
3/4"
Styrke
30 til 40 N. m
45 til 50 N. m
60 til 65 N. m
70 til 75 N. m
Fig. 8
Fig. 7
Fig. 6
Fig. 9
Fig. 9 bis
10 meterne, uten å glemme at maksimal
tillatte avstand er 25 meter.
Tabell 1
Avløpsslange
(Fig. 6 og 7)
1. - Montering av avløpsslangen.
- Diameteren på avløpsslangen må være
større eller like stor som diameteren på
avløpsrøret (vinylrør med en utvendig
diameter på 25 mm).
- Sørg for at slangen har en svak helling
på minst 1% for å forhindre at det dan-
ner seg luftbobler inne i røret.
- Hvis slangen ikke har tilstrekkelig hel-
ling, må man sette til en liten forhøyning.
- For å forhindre at slangen skal løsne,
må det være en avstand på minst 1-1,5
m mellom festepunktene.
- Bruk slangen (1) og klemskruen (2). Stikk
den inn på den grå sonens overflate.
Skru til klemskruen helt til slangeenden
stikker frem ca. fire mm.
- Bruk det største isolasjonsmaterialet til
å dekke utløpssystemet.
- Isoler avløpsrøret inne i rommet.
Forholdsregler for heving av
slangen (Fig. 8)
- Forhøyningspunktet for avløpsslangen må
ikke stå høyere enn 280 m, og må
- monteres i en avstand av maksimum 300
mm fra enheten, i riktig vinkel.
OBS! (Fig. 9 og 9 bis)
- Hellingen på vedlagte slange kan være
75 mm eller lavere på den forutsetning at
den ikke blir utsatt for ekstra trykk.
- Følg nedenstående råd for installering
av et flersystem.
2. Etter at man har avsluttet installasjonen,
må man sjekke at vannet flyter korrekt.
- Sett ca. 600 cm3 til avløpssystemet gjen-
nom inspeksjonsluken. Hell vannet lang-
somt på og sjekk strømmen.
- Når man er ferdig med den elektriske
installasjonen, må man sjekke avløps-
strømmen på kuldemodus.
SMØR MED
KJØLEOLJE
SKRUNØKKEL
MUTTER
TETNINGSHARPIKS (11)
ISOLASJON (8)
KLEMSKRUE (4) x 4
GASSVÆSKE
HELLING 1%
1 a 1,5 m
GRÅTT KLEBEBÅND SLANGE (1)
KLEMSKRUER (2)
< 4 mm
KLEMSKRUER (2)
TETNINGSMIDDEL (10)
SKJØT
1 a 1,5 m
TAK
VANNAVLØP
< 300 mm
< 280 mm
< 500 mm
< 200 mm
FORHØYNING
AV AVLØPET
< 500 mm
< 75 mm
< 100 mm
KONVERGERENDE
FLERSYSTEM TYPE T
