Plassering av innendørs
enhet
1. Luftavløpet må holdes åpent og fritt for
gjenstander slik at luften kan fordeles likt
i hele rommet.
2. Innendørs enhet må monteres slik at den
blir stående helt støtt og horisontalt.
3. Velg et sted som kan tåle fire ganger
enhetens vekt, dette vil redusere støy-
nivået vibrasjonene forårsaker.
4. Velg et sted hvor det er lett å plassere
avløpet, og som står så nær utendørs
enhet som mulig.
5. Man må forsikre seg om at det finnes
tilstrekkelig plass rundt enheten slik at
alt vedlikeholdsarbeid kan foretas uten
vanskelighet.
6. Sjekk at opphengssystemet kan tåle fire
ganger enhetens vekt, for å unngå
saturasjon (permanent kompressjon).
Merk:
1. Plassér enheten i trygg avstand fra kjøk-
kenet.
2. Enheten må ikke installeres i vaskerier.

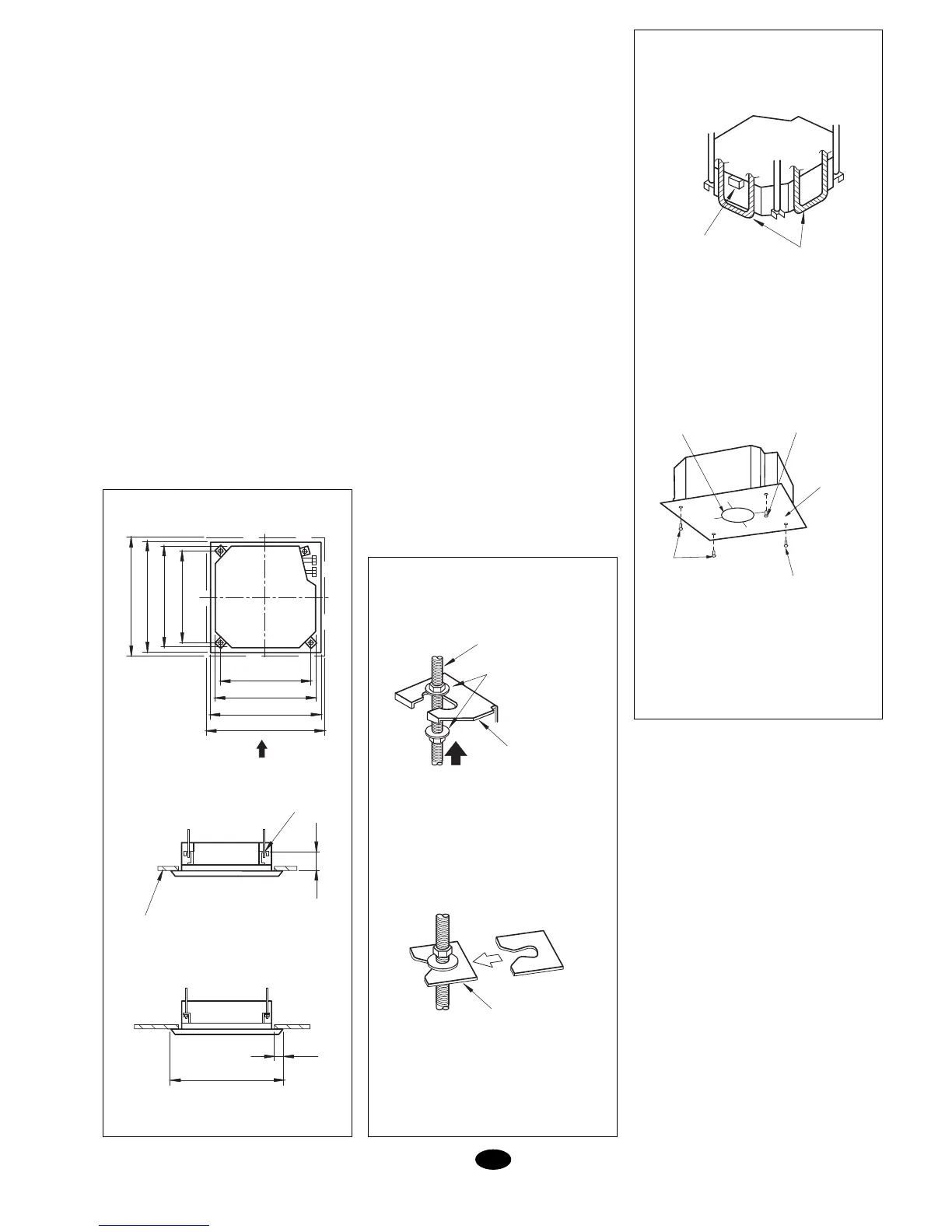

Åpning i taket og opphengs-
skruer (M10) (Fig. 3)
Installering av innendørs en-
het (Fig. 4 og 4 bis)
1. Bestem stedet der innendørs enhet skal
monteres.
- Fest braketten til festeskruene. Skru
disse godt til, bruk muttere og stopp-
skiver både på brakettens overside og
underside. Den lille fastspenningsplaten
eller festeelement (1) vil forhindre at
stoppskivene skal løsne.
- Bruk sjablon (2) for å vite akkurat hvor
stor åpningen i taket skal være.
- Både midtpunktet i hullet i taket og midt-
punktet i maskinen er angitt på sjablo-
nen som er vedlagt utstyret.
- Fest sjablonen til innendørs enhet med
skruene (3) x 3.
2. Sett enheten i riktig posisjon for instal-
lering.
3. Sjekk at at enheten står helt horisontalt
(bruk vaterpass)
- Innendørs enhet er utstyrt med en
pumpe og en bøye i alle de fire hjørnene.
Sjekk at de er korrekt plassert ved hjelp
av et vaterpass eller vinylrøret. (Hvis en-
heten plasseres imot kondensvannets
strømretning, vil bøyen ikke fungere kor-
rekt, og det ville kunne oppstå vann-
lekkasjer.)
4. Fjern festeelementet fra stoppskivene
(1) og skru til øverste skrue.
5. Fjern installasjonssjablonen (2).
OBS! Skru mutterne godt fast for å ute-
lukke faren for at enheten skal falle ned.
Kjølekoblinger (Fig. 5)
- Husk å bruke de to nøklene samtidig, slik
det vises på nedenstående tegninger, når
kjølerørledningene skal forenes eller tas
fra hverandre.
- På tabell 1 står angitt den korrekte styrke
som må anvendes ved tilstramming av
mutterne. (Hvis man strammer for mye,
er det fare for at det kan oppstå gass-
lekkasjer.)
- Når man forener rørledningene, må man
smøre både innsiden og utsiden av røret
med maskinkjøleolje og deretter presse
dem sammen ved å foreta tre eller fire
omdreininger for hånd.
- Inspiser rørforeningspunktet for å fore-
bygge gasslekkasjer, og isoler deretter
rørene slik det er vist nedenfor.
- Bruk tetningsharpiks (11) for å isolere
sammenkoplingspunktet (8).
- I installasjoner hvor avstanden mellom
enhetene overstiger 10 m, må man tilføye
30 g for hver meter som overstiger disse
780 FESTING
840 INNERDØRS ENHET
890 ÅPNING I TAKET
950 FRONTPANEL
780 FESTING
840 INNENDØRS ENHET
890 ÅPNING I TAKET
950 FRONTPANEL
A
160
SETT FRA “A”
FESTING
TAK
FESTEBRAKETT
STRAMME TIL MED
DOBBEL MUTTER
STOPPSKIVE (INKLUDERT)
TAPPSKRUE M10
FESTEELEMENT FOR
STOPPSKIVE (1)
FØYE INN
VINYLRØR
VATERPASS
SKRUER (3)
MIDTPUNKT I
ÅPNINGEN I TAKET
INSTALLAS-
JONSSJABLON (2)
SKRUER (3)
FEST SKRUENE I HJØRNENE
PÅ DRENASJESYSTEMET
950
> 20
