35
P

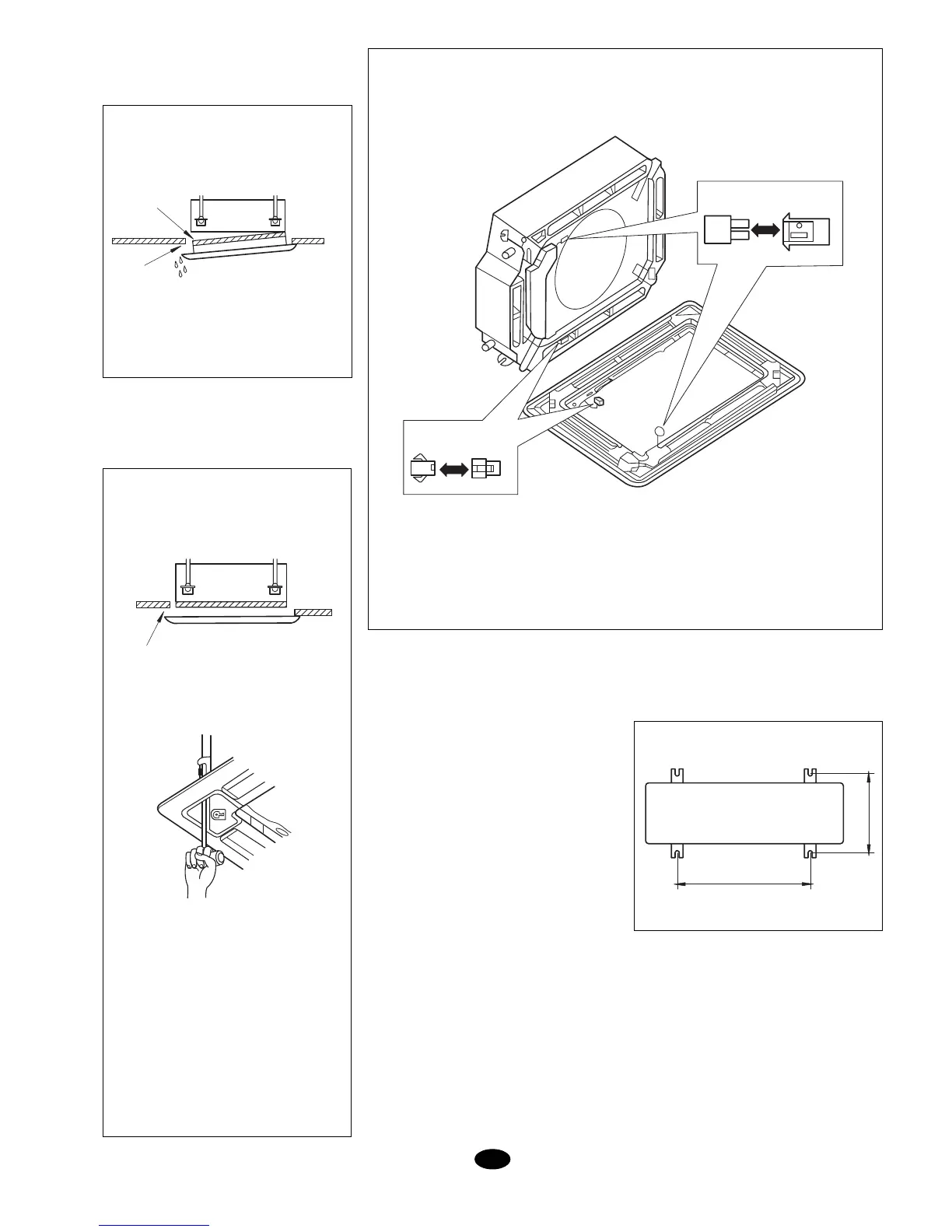

Fig. 13
Fig. 14
Fig. 15
Precauções
1. Se se aparafusar de uma forma incor-
recta, podem-se produzir problemas
como os indicados na figura 13.
2. Se houver algum oco entre o tecto e o
painel frontal depois de ter aparafusa-
do, há que reajustar a altura da unidade
interior tal como se mostra na figura 14.
Pode-se ajustar a altura da unidade interior através das
aberturas que se encontram nos cantos do painel frontal
se a dita unidade se encontrar nivelada. Isto não afectará
às ligações.
* Depois de ter fixado a unidade, há que certificar-
se de que não existam espaços entre a máquina
e o tecto.
3. Ligação do painel frontal.
(6) Ligue os 2 dispositivos de conexão do painel frontal com os dos da unidade.
Selecção de localização para a
unidade exterior
- Seleccione um lugar que satisfaça as
condições seguintes e as solicitadas pelo
cliente.
- Seleccione um lugar onde o ar e o ruído
emitidos pela unidade não incomodem os
vizinhos.
- Seleccione um lugar de elevada ventila-
ção.
- A entrada e a saída de ar não se podem
encontrar obstruídas.
- Instalar a unidade num lugar suficiente-
mente forte para poder aguentar o peso
e as vibrações da unidade.
- Não pode existir perigo de gases infla-
máveis ou corrosivos.
- Assegure-se de que a instalação respei-
te as distâncias recomendadas no dia-
grama de dimensões da instalação.
Instalação da unidade exterior
1. Instale a unidade por meio de parafu-
sos M10 ou maiores, firmemente e em
posição vertical.
2. Não instale a unidade no telhado.
3. A fim de poder evitar ruídos, assegure-
se de que não existam vibrações; para
isso, acrescente anilhas de borracha.
4. Evacue a água de condensados para
um lugar adequado.
5. Fixe o sistema de desaguamento ao uti-
lizar o orifício da parte inferior da unida-
de exterior.
Purgação e teste de fugas
1. Ligue as tubagens de gás e de líquido
às suas válvulas correspondentes.
2. Aperte as porcas de uma forma correc-
ta.
3. Retire as porcas de protecção da uni-
dade exterior, tanto da tubagem de lí-
quido e da de gás como da válvula de
serviço.
4. Afrouxe a válvula de líquido por meio
de uma chave hexagonal.
5. Empurre a válvula de verificação da
FUGA DE AR
FUGA DE AR
DO TECTO
FUGA DE ÁGUA DE CONDENSAÇÃO
NÃO SE PERMITEM ESPAÇOS
UNIDADE
INTERIOR
PAINEL
FRONTAL
UNIDADE
INTERIOR
PAINEL
FRONTAL
