Certifique-se de ligar os pólos
correctamente em ambas as
unidades (Fig. 12)

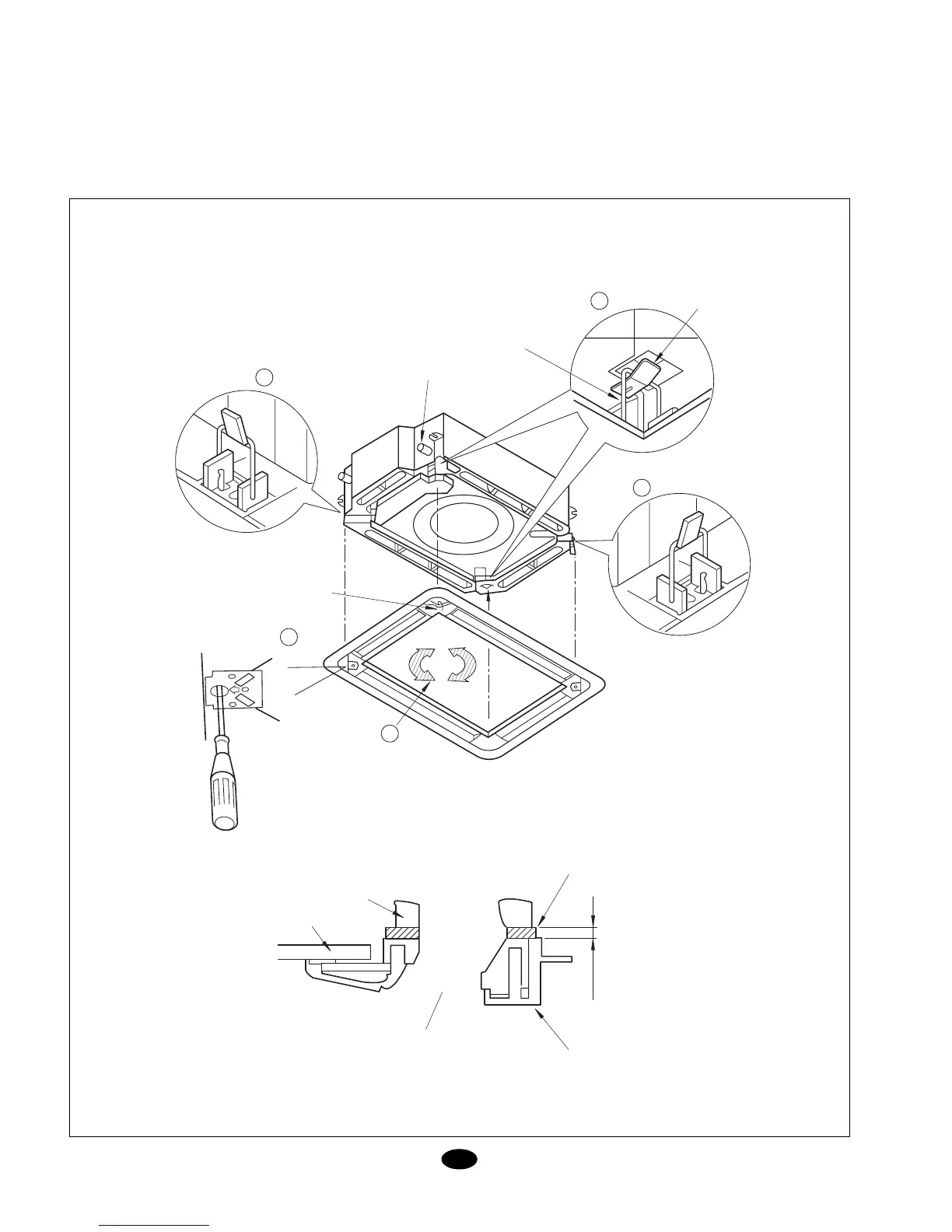

Instalação do painel.
1. Situe o painel na unidade interior, ao
colocar o canto do motor de lâminas
com o canto das tubagens da unidade
interior.
2. Instalação do painel decorativo:
(1) Pendure do painel decorativo, de uma
forma temporária, a lingueta que se en-
contra no lado contrário do motor de lâ-
minas, ao utilizar o suporte destinado
para este fim (2 posições).
(2) Pendure também de uma forma tempo-
rária as duas linguetas restantes. Tenha
cuidado e evite que o cabo do motor de
lâminas possa ficar enganchado com o
material vedante.
(3) Aperte os 4 parafusos hexagonais da
parte direita sob as linguetas. (O painel
subirá, aproximadamente, 15 mm).
(4) Ajuste o painel ao girá-lo nos sentidos
indicados na figura. Isto é a fim de co-
brir completamente a abertura do tecto.
(5) Aperte os parafusos até que a distân-
cia entre a unidade interior e o painel
se reduza a, aproximadamente, 5-8 mm.
SOPORTE
LINGUETA
1
3
4
MOTOR DE LÂMINAS
TUBAGENS
2
2
5 ~ 8 mm
PAINEL FRONTAL
SAÍDA DE AR
UNIDADE INTERIOR
TECTO
MATERIAL VEDANTE
