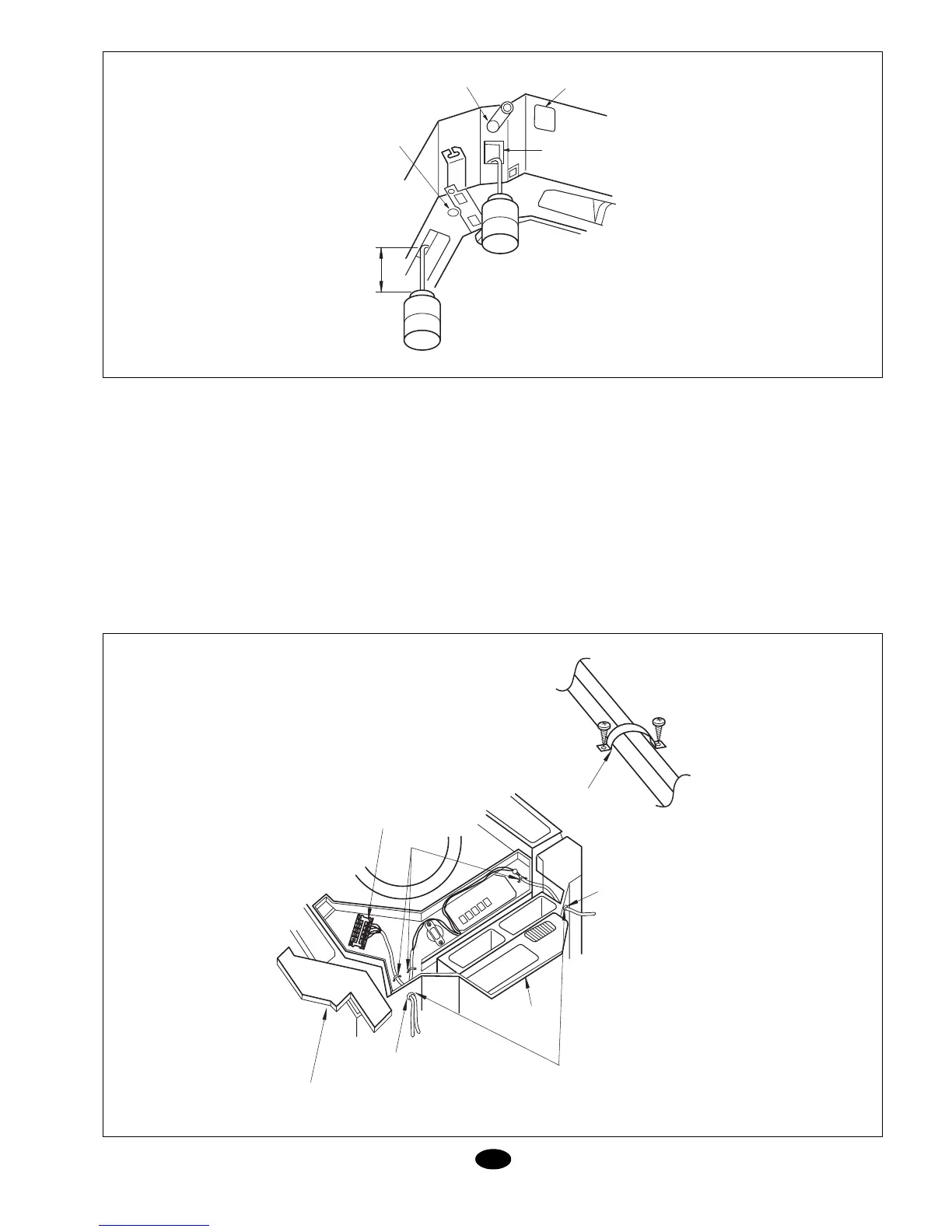

Methode om water toe te voegen (Afb. 10)
Elektrische aansluiting
Let op: alvorens bij de aansluitklemmen te
komen, eerst de spanningsvoorziening uit-
schakelen.
- Alle bij het toestel geleverde toebehoren
en materialen voldoen aan de plaatselijke
voorschriften.
- Voor de elektrische aansluiting verwijzen
wij naar het schakelschema aan de bin-
nenzijde van het toestel.
- De elektrische aansluiting dient door des-
kundig personeel uitgevoerd te worden.
- Er dient een differentiaalschakelaar geïn-
stalleerd te worden waarmee het hele
systeem uitgeschakeld kan worden.
- De aardaansluiting dient correct te zijn.
- De elektrische aansluiting dient in over-
eenstemming met de geldende voorschrif-
ten te zijn.
- De geïnstalleerde schakelaar mag niet
hoger dan 30mA zijn.
- Mocht de netspanningkabel beschadigd
raken, dan moet deskundig personeel
deze door een originele kabel vervangen.
Aansluiting van het toestel en de
controller (Afb. 11)
- Verwijder het deksel (1) en voer de ka-
bels hier via het beschermrubber 1 door
en sluit deze overeenkomstig het schakel-
schema aan de binnenzijde van het toe-
stel aan.
- Verwijder het deksel (2) en voer de ka-
bels hier via het beschermrubber 2 door
en sluit deze op de controller aan.
- Dek de kabels met isolatie af.
- Bevestig de bekabeling, na het aanslui-
ten van de kabels, met beugels en breng
de deksel 1 en 2 aan.
- Voor koel-/verwarmingssystemen: sluit de
5 aansluitklemmen correct aan.
- Voor systemen met enkel koeling: sluit
de 3 aansluitklemmen correct aan.
AFVOERSLAND
SERVICEUITLAAT
VAN DE AFVOER
TOEVOEGEN VAN
WATER VIA HET KIJKGAT
100 mm
KIJKGAT
SERVICEDEKSEL
BESCHERMRUBBER 2
DEKSEL VAN
DE REGELKAST 2
BESCHERMRUBBER 1
DEKSEL VAN DE REGELKAST 1
HIER DICHTZETTEN OM LEKKAGE TE VOORKOMEN
AANSLUITINGKLEMMEN
3 - VOOR KOELING/VERWARMING
5 - VOOR ENKEL KOELING
BEUGEL
