Pass på at polene blir korrekt
koplet i begge enhetene (Fig. 12)

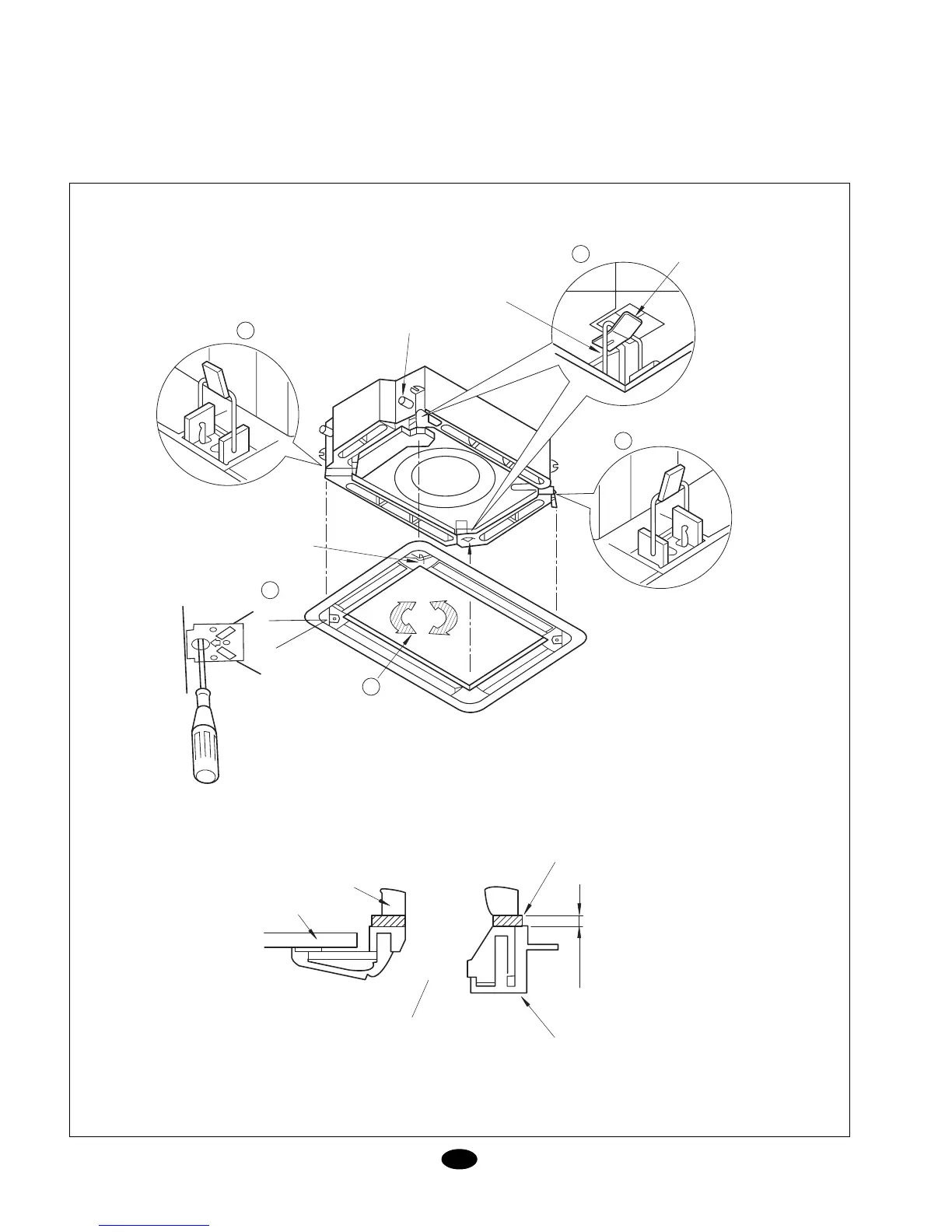

Installering av panelet.
1. Plassér panelet på indre enhet slik at
hjørnet på spjeldmotoren faller overens
med hjørnet på rørledningene.
2. Installering av pyntepanelet:
(1) Heng spenntampen, som står på den
motsatte siden av pyntepanelets spjeld-
motor, midlertidig på holderen som er
avsatt til dette (2 posisjoner).
(2) Heng på, også midlertidig, de to reste-
rende spenntampene. Pass på at led-
ningen til spjeldmotoren ikke hekter seg
fast i tetningsmiddelet.
(3) Skru fast de fire sekskantskruene på
høyre side under spenntampene. (Pa-
nelet vil heves 15 mm.)
(4) Juster panelet ved å dreie på det slik
det er vist på figuren, helt til åpningen i
taket dekkes helt.
(5) Skru fast skruene helt til avstanden
mellom innendørs enhet og panelet re-
duseres til ca. 5 – 8 mm.
HOLDER
SPENNTAMP
1
3
4
SPJELDMOTOR
RØRLEDNINGER
2
2
5 ~ 8 mm
FRONTPANEL
LUFTAVLØP
INNENDØRS ENHET
TAK
TETNINGSMIDDEL
