11
E
Precauciones

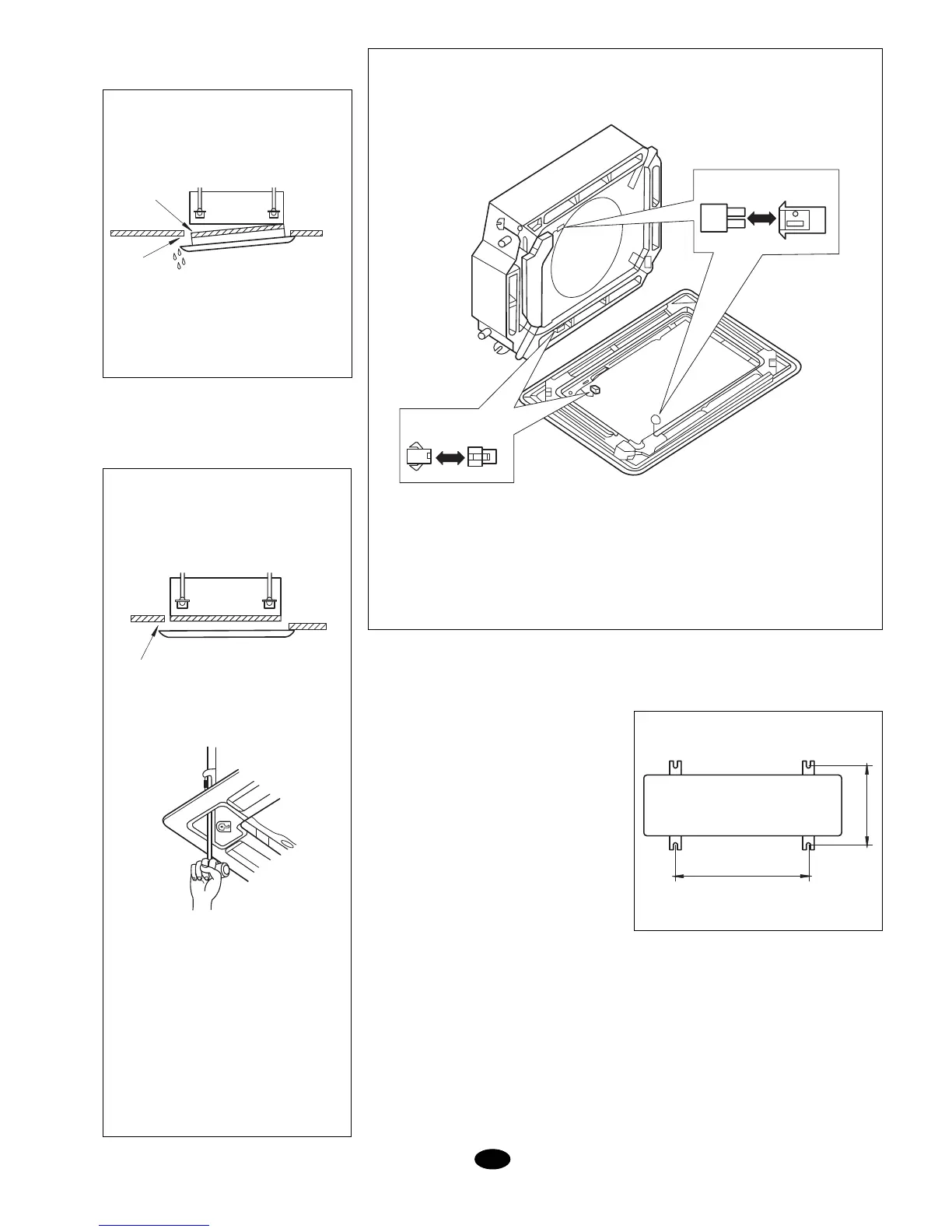

1.Un atornillamiento incorrecto puede cau-
sar problemas como los de la figura 13.
Fig. 13
2.Si hay algún hueco entre el techo y el
panel frontal después del atornillado, re-
ajuste la altura de la unidad interior como
muestra la figura 14.
Ajuste la altura de la unidad interior através de las
aperturas en las esquinas del panel frontal es posible
si la unidad interior está nivelada. Esto no afectará a
las conexiones.
* Después de fijar la unidad asegúrese que no hay
espacio entre la máquina y el techo.
3.Conexión del panel frontal.
Fig. 14
(6) Una los 2 conectores del panel frontal con lo de la unidad.
Fig. 15
Selección de ubicación para la
unidad exterior
- Seleccione un lugar que satisfaga las si-
guientes condiciones y las impuestas por
el cliente.
- Seleccione un lugar donde el aire y el
ruido emitidos por la unidad no moleste a
los vecinos.
- Seleccione un lugar de elevada ventilación.
- La entrada y salida de aire no pueden
estar obstruidas.
- Instalar en un lugar lo suficientemente
fuerte para aguantar el peso y las vibra-
ciones de la unidad.
- No puede haber peligro de gases infla-
mables o corrosivos.
- Asegúrese que la instalación sigue las
distancias recomendadas en el diagrama
de dimensiones de instalación.
Instalación de la unidad exte-
rior
1. Instale la unidad con tornillos de M10 o
más, firmemente y en posición vertical.
2. No instale la unidad en el tejado.
3. Asegúrese que no haya vibraciones
para evitar ruidos, para ello añada
arandelas de goma.
4. Evacue el agua de condensados a un
lugar apropiado.
5. Fije el sistema de desagüe utilizando el
orificio de la parte inferior de la unidad
exterior.
Purgado y test de fugas
1. Una las tuberías de gas y líquido con
su válvula correspondiente.
2. Apriete las tuerca de forma correcta.
3. Retire las tuercas de protección de la
unidad exterior, tanto de la tubería de
líquido, la de gas como la válvula de ser-
vicio.
4. Libere la válvula de líquido con una lla-
ve hexagonal.
5. Empuje la válvula de chequeo de pre-
sión pulsando en su centro.
FUGA DE AIRE
FUGA DE AIRE
DEL TECHO
FUGA DE AGUA DE CONDENSACION
NO SE PERMITEN ESPACIOS
UNIDAD
INTERIOR
PANEL
FRONTAL
UNIDAD
INTERIOR
PANEL
FRONTAL
