6. Deje de apretar tan pronto vea salir re-
frigerante por ella, y vuelva a colocar la
tuerca del puerto de servicio.
7. Abra las dos válvulas completamente,
tanto la de gas como la de líquido. (Fig.
16)
8. Apriete las tuercas de las válvulas.
9. Compruebe las posibles fugas de todo
el circuito con jabón líquido o un detec-
tor de fugas.
ROSCA DE
PRESION
VALVULA DE
LIQUIDO
VALVULA DE
GAS
VALVULA DE
SERVICIO

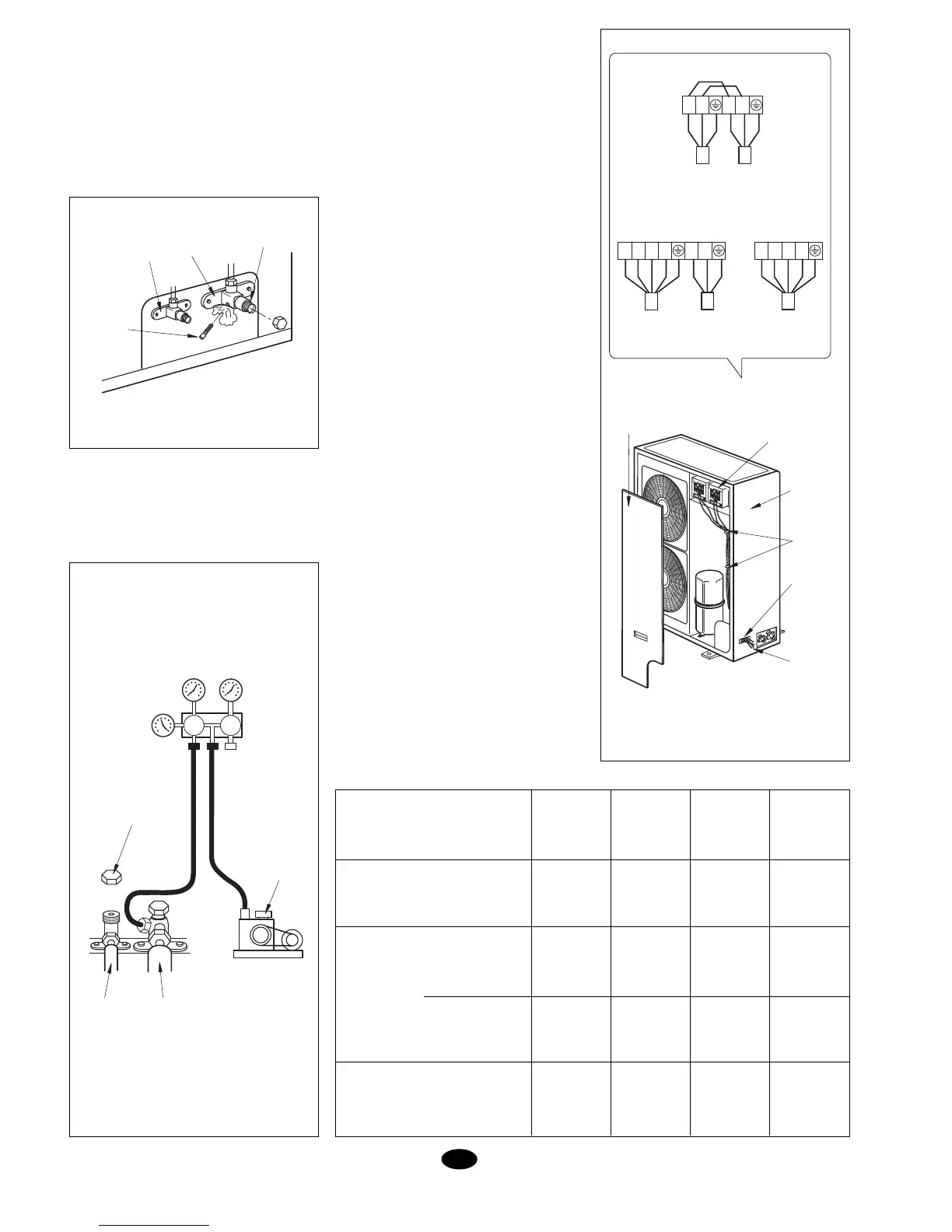

Fig. 16
Vacío del circuito
Es muy recomendable realizar el vacío del
circuito para su correcto funcionamiento.
Esto descargaría los posibles restos de gas
y humedad del circuito. Véase Fig. 17.
Conexión eléctrica
(1) Lea la placa de características cuida-
dosamente. Realice la conexión de
acuerdo con el esquema eléctrico del
interior.
(2) Se ha de instalar algún tipo de interrup-
tor capaz de desconectar todo el equi-
po.
(3) Conécte la conexión a tierra.
(4) Todo el conexionado eléctrico ha de rea-
lizarlo personal cualificado acorde con
el esquema eléctrico. Un conexionado
erróneo podría causar fuego o descar-
gas eléctricas.
Conexión de la alimentación
eléctrica
(1) Retire la tapa frontal (Fig. 18).
(2) Habilite la entrada de cables y protéjala
con el protector de goma.
(3) Pase todos los cables através de este
protector.
(4) Conecte la unidad exterior acorde con
el esquema eléctrico.
(5) Sujete los cables con las abrazaderas y
bridas.
Atención
(1) Conecte el tierra firmemente.
(2) Conecte los cables firmemente.
(3) No fuerce los conectores.
(4) Conexión de alimentación:
* Equipos solo frío: - Conecte la mangue-
ra de 3 cables a los terminales L, N1 y
tierra.
- Conecte la manguera de 5 cables a los
terminales L1, L2, L3, N y tierra.
* Equipo frío/calor: - Conecte la mangue-
ra de 5 cables a los terminales L1, L2,
L3, N y tierra.
(5) Conecte el resto de cables adecuada-
mente.
- No tire del cable cuando vaya a suje-
tarlos con las abrazaderas y bridas.
- No deje el cable demasiado suelto en
la unidad exterior.
Fig. 17
Fig. 18
E
MANOMETRO
TUERCA
BOMBA DE
VACIO
TUBO DE
GAS
TUBO DE
LIQUIDO
CONEXION
ELECTRICA
TAPA
LATERAL
TAPA
FRONTAL
BRIDAS
ENTRADA
CABLES
CABLES
L1 L2 L3 N L N L1 L2 L3 N
5 CABLES
RED
ELECTRICA
3 CABLES
UNIDAD
INTERIOR
5 CABLES
RED
ELECTRICA
CONEXION ELECTRICA
DFO 100, 120 DBO 100, 120
L N L1 N1
3 CABLES
RED
ELECTRICA
3 CABLES
UNIDAD
INTERIOR
DFO, DBO 75
Sección cables DFK y DBK
Interconexión
mm
2
Fusible
3 x 2,5
Suministro eléctrico
Tamaños
Potencia
DFK, DFO
75
DFK, DFO
100, 120
DBK, DBO
75
DBK, DBO
100, 120
3 x 2,5 5 x 2,5 5 x 2,5
mm
2
Control mm
2
A
3 x 1,5 3 x 1,5 3 x 1,5 -
6 x 1,5 9 x 1,5 8 x 1,5 11 x 1,5
16 16 10 10
