27
F

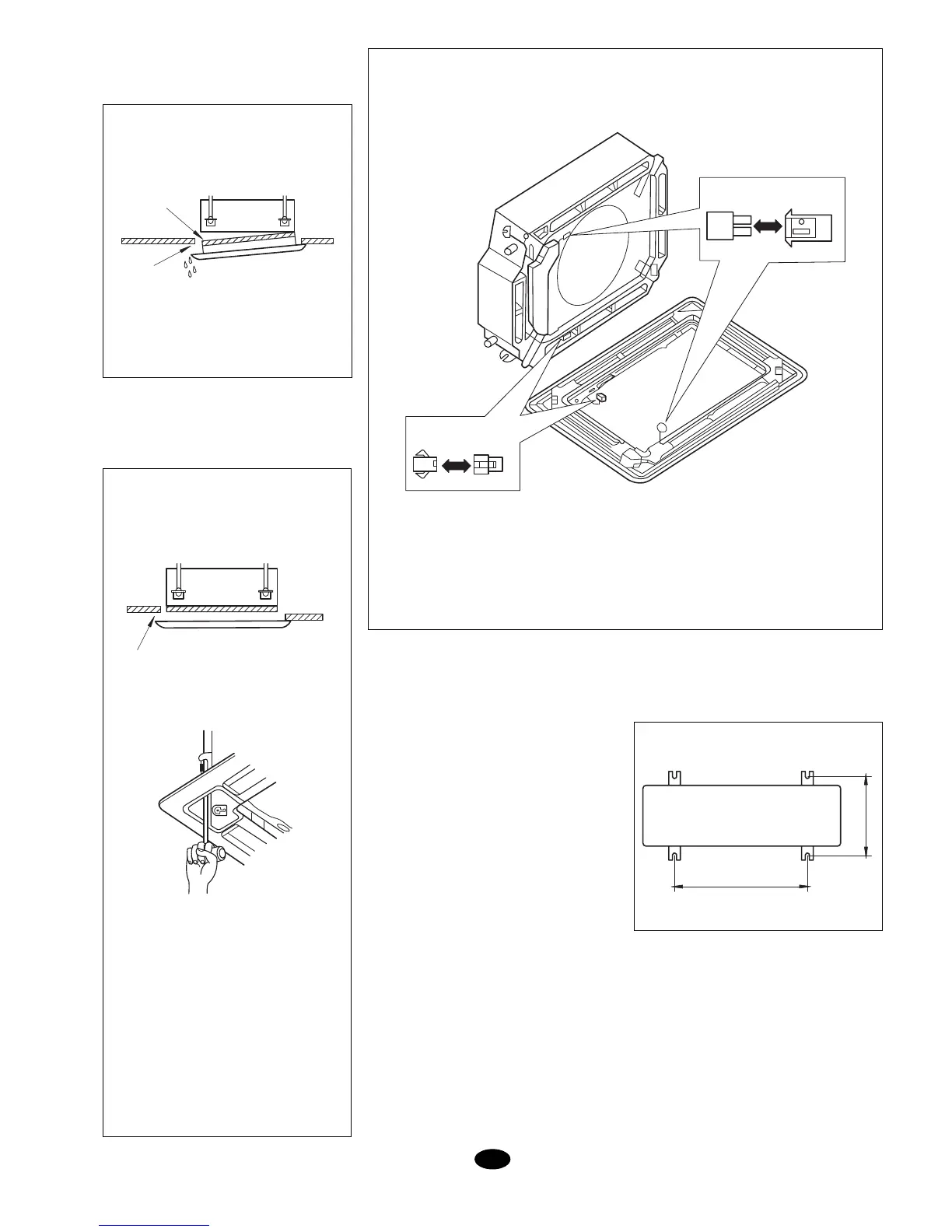

Fig. 13
Fig. 14
Fig. 15
Précautions
1. Un vissage incorrect peut être la cause
de problèmes comme ceux signalés sur
la figure 13.
2. S’il reste une fente entre le plafond et le
panneau frontal après avoir vissé, rajus-
ter la hauteur de l’unité intérieure comme
l’indique la figure 14.
L’ajustement de la hauteur de l’unité intérieure à tra-
vers les ouvertures situées dans les angles du pan-
neau frontal est possible si l’unité intérieure est nive-
lée. Cela n’affectera pas les connexions.
* Après avoir fixé l’unité, vérifier s’il ne reste pas
d’espace entre l’unité et le plafond.
3. Connexion du panneau frontal
(6) L’un des deux connecteurs du panneau frontal avec celui de l’unité.
Sélection de l’emplacement de
l’unité extérieure
- Sélectionner un emplacement qui rem-
plisse les conditions requises suivantes
ainsi que celles du client.
- Choisir un emplacement où l’air et le bruit
émis par l’unité ne dérangent pas les voi-
sins.
- Choisir un endroit bien ventilé.
- La reprise et le soufflage de l’air ne doi-
vent pas être obstrués.
- Installer l’appareil à un emplacement as-
sez résistant pour en supporter le poids
et les vibrations.
- S’assurer qu’il n’y a pas de risques de
gaz inflammables ou corrosifs.
- Vérifier que l’installation se fasse selon
les distances recommandées dans le
schéma des dimensions de l’installation.
Installation de l’unité exté-
rieure
1. Installer l’unité avec les vis M10 ou plus,
solidement et en position verticale.
2. Ne pas installer l’unité sur le toit.
3. S’assurer qu’elle ne produit pas de vi-
brations afin d’éviter le bruit. Ajouter,
dans ce but, des rondelles en caout-
chouc.
4. Drainer l’eau des condensats vers un ré-
cipient approprié.
5. Fixer le système de drainage en utilisant
l’orifice de la partie intérieure de l’unité
extérieure.
Purge et test des fuites
1. Unir les tubes de gaz et de liquide à leur
vanne correspondante.
2. Serrer les écrous correctement
3. Retirer les écrous de protection de l’unité
extérieure, de la tuyauterie de liquide,
de celle de gaz ainsi que de la vanne de
service.
4. Dégager la vanne de liquide à l’aide
d’une clé hexagonale.
5. Pousser sur la vanne de vérification de
pression en faisant pression sur le cen-
FUITE D'AIR
FUITE D'AIR
DU PLAFOND
FUITE DE L'EAU DE
CONDENSATION
NE PAS LAISSER D'ESPACES
UNITÉ
INTÉRIEURE
PANNEAU
FRONTAL
UNITÉ
INTÉRIEURE
PANNEAU
FRONTAL
572 mm
378 mm
