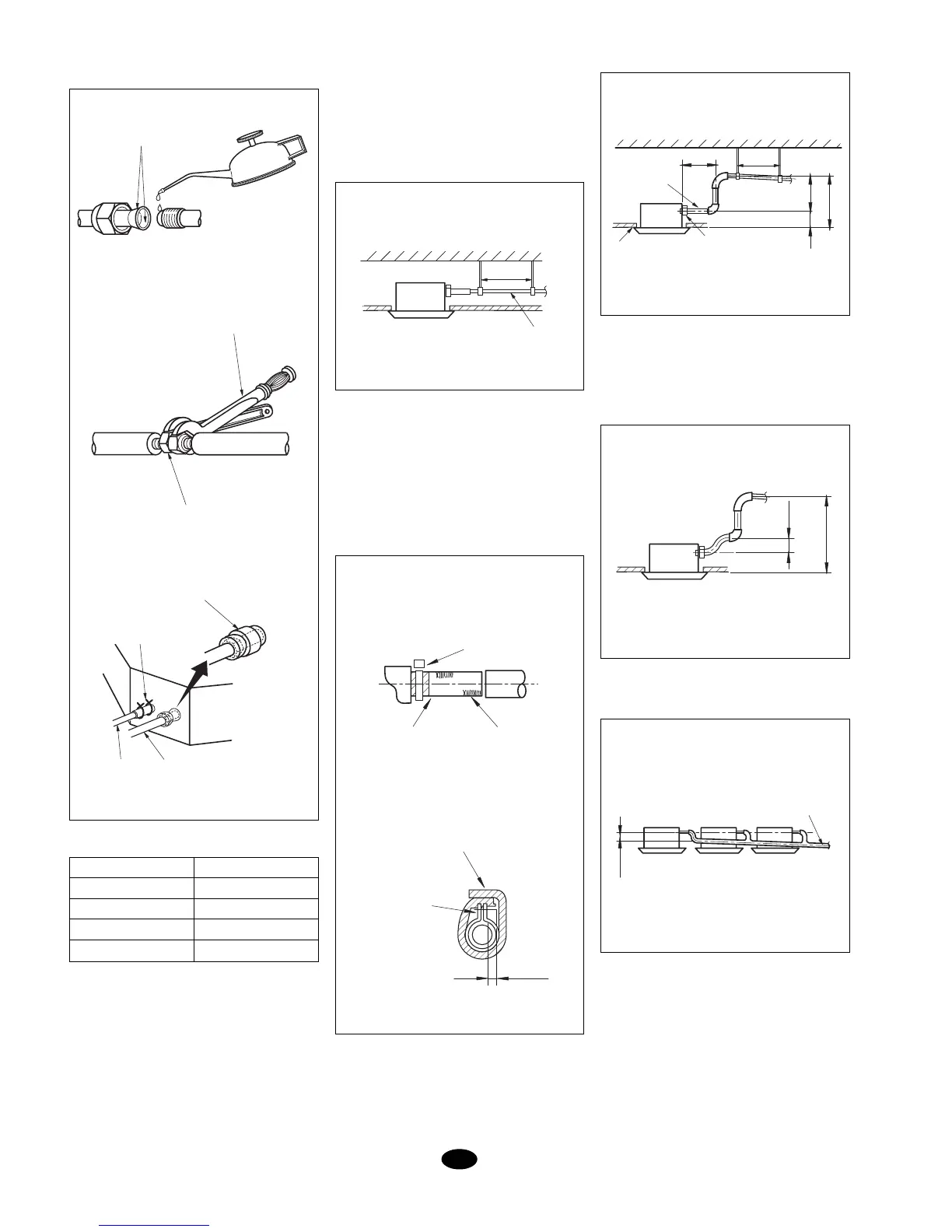

Roca DFK-75 AG - Page 48

48
D
Fig. 5
Duchmesser
3/8"
1/2"
5/8"
3/4"
Anzugsmoment
30 bis 40 N. m
45 bis 50 N. m
60 bis 65 N. m
70 bis 75 N. m
Fig. 8
Fig. 7
Fig. 6
Fig. 9
Fig. 9 bis
Leitungsmeter jeweils 30 g Kältemittel
hinzugegeben werden. Insgesamt darf die
Leitung nicht länger als 25 m sein.
Tabelle 1
Kondensatableitung
(Fig. 6 und 7)
1. Verlegung der Kondensatableitung.
- Der Durchmesser der Kondensatab-
leitung muss mindestens dem Durch-
messer des Austrittsstutzens entspre-
chen (Vinylrohr mit einem Außendurch-
messer von 25 mm).
- Um einen Einschluss von Luftblasen zu
verhindern, muss die Abflussleitung mit
einem Gefälle von mindestens 1% ver-
legt werden.
- Sofern die Leitung nicht das erforderli-
che Gefälle hat, sollte ein gewisser An-
stieg vorgesehen werden.
- Um eine sichere Halterung der
Kondensatableitung zu gewährleisten,
ist diese alle 1-1,5 m mit entsprechen-
den Schlauchschellen zu befestigen.
- Schlauchleitung (1) und Schlauch-
schelle (2) verwenden. Über dem grau-
en Bereich einführen. Schlauchschelle
anziehen, bis das vordere Ende 4 mm
vorsteht.
- Kondensatablauf mit entsprechendem
Isoliermaterial abdichten.
- Kondensatablauf auch innerhalb des
Raums entsprechend abdichten.
Hinweise zur Anhebung der
Kondensatableitung (Fig. 8)
- Die Ableitung darf nicht mehr als 280 mm
angehoben werden.
- Die Anhebung der Ableitung sollte im kor-
rekten Winkel nicht weiter als 300 mm
vom Gerät entfernt vorgesehen werden.
Achtung: (Fig. 9 und 9bis)
- Das Gefälle der Abflussleitung könnte 75
mm oder weniger betragen, ohne dass
diese hierdurch zusätzlich beansprucht
wird.
- Bei einem Mehrfachsystem ist gemäß
den folgenden Hinweisen vorzugehen:
2. Nach Abschluss der Montage muss die
korrekte Ableitung des anfallenden Kon-
denswassers überprüft werden.
- Über die Inspektionsöffnung ungefähr
600 cm³ Wasser in das System einfül-
len. Wasser langsam eingießen und
Abfluss kontrollieren.
- Sobald der elektrische Anschluss abge-
schlossen ist, Ableitung des anfallenden
Kondenswassers bei laufendem Kühl-
betrieb überprüfen.
KÄLTETECHNISCHES
ÖL AUFTRAGEN
SCHRAUBENSCHLÜSSEL
MUTTER
DICHTMASSE (11)
ISOLIERUNG (8)
UNTERLEGSCHEIBEN (4) x 4
GASFLÜSSIGKEIT
GEFÄLLE 1%
1 a 1,5 m
< 500 mm
< 75 mm
< 100 mm
KONVERGIERENDES
MEHRFACHSYSTEM TYP T
DICHTUNG
1 a 1,5 m
DECKE
KONDENSWAS-
SERAUSTRITT
< 300 mm
< 280 mm
< 500 mm
< 200 mm
ANHEBUNG DER
ABFLUSSLEITUNG
< 4 mm
SCHLAUCHS-
CHELLE (2)
ISOLIERMATERIAL (10)
GRAUES BAND SCHLAUCH (1)
SCHLAUCHSCHELLE (2)
