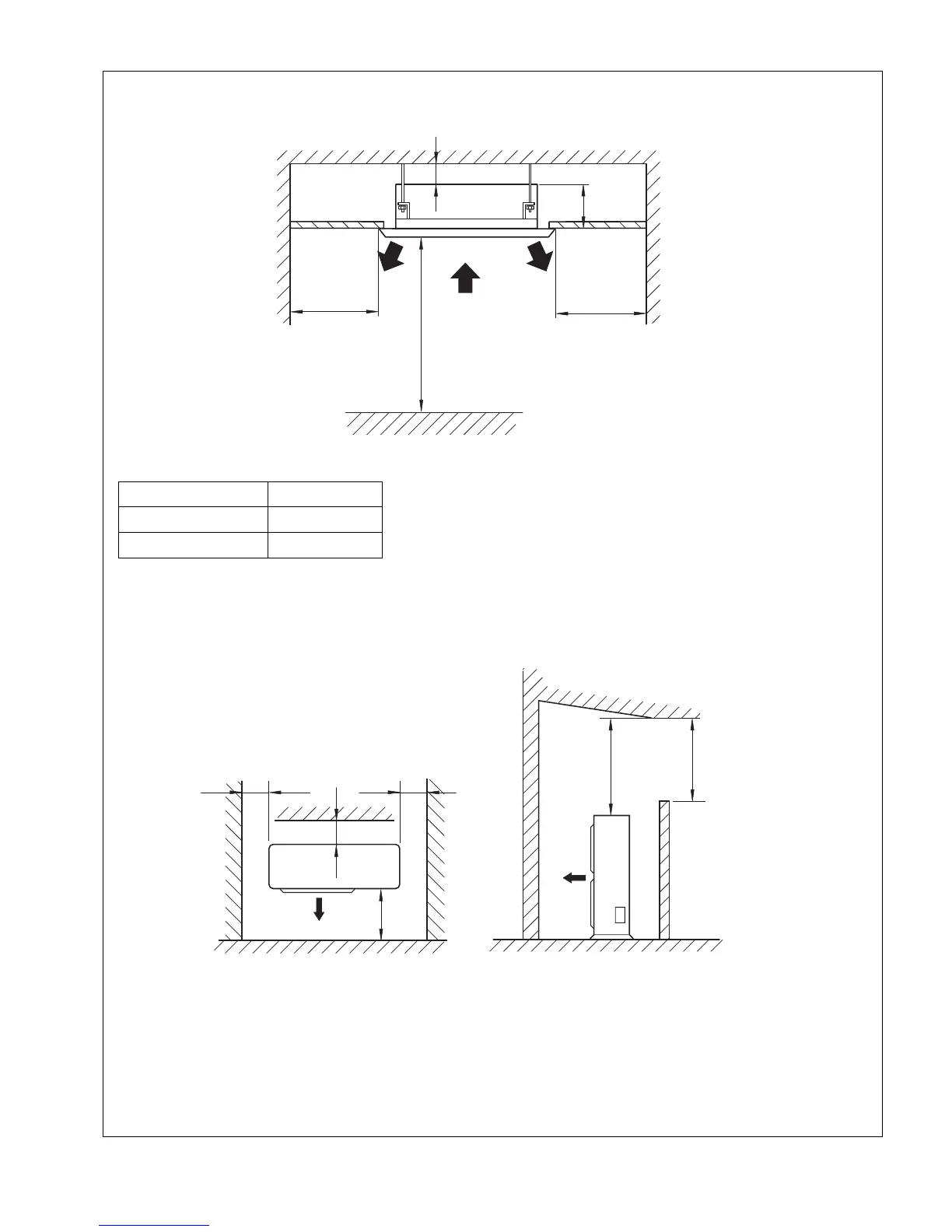

Diagrama de instalación/Installation diagram/Schéma de l'installation/Diagrama de instalação/
Schema d'installazione/Installationsschema/Installatieschema/Installasjonsskjema
> 500 > 500
> 300
> 2000
> 1000
> 1000
> 2000
Unidad interior/Indoor unit/Unité intérieure/Unidade interior/Unità interna/Innengerät/Binnenunit/Innendørs enhet
Unidad exterior/Outdoor unit/Unité extérieure/Unidade exterior/Unità esterna/Anßengerät/Buitenunit/Utendørs enhet
Fig. 2
Atención: El equipo de aire acondicionado ha de instalarlo personal cualificado acorde con este manual.
Attention: This air conditioning equipment must be installed by qualified personnel, in accordance with these instructions.
Attention: L'installation de l'appareil de climatisation doit être effectuée par un personnel qualifié et selon les instructions données dans ce manuel.
Atenção: O equipamento de ar condicionado tem de ser instalado por pessoal qualificado e de acordo com este manual.
Attenzione: Il climatizzatore deve essere installato da personale qualificato, seguendo le istruzioni riportate nel presente manuale.
Achtung: Die Klimaanlage muss von qualfiziertem Fachpersonal in Übereinstimmung mit den vorliegenden Hinweisen installiert werden.
Let op: De airconditioner dient door deskundig personeel en overeenkomstig deze handleiding geïnstalleerd te worden.
OBS: Dette luftklimatiseringsutstyret må installeres av kvalifiserte fagfolk i samsvar med foreliggende manual.
DFK/DBK 75 AG
DFK/DBK 100 AG, 120 AG
260
340
H (mm)
H
> 20 mm
> 1500 mm
> 1500 mm
> 2300
