Seite - 16 -
04.10.2008 / LSV-JWh / Rev. 02
DIGIDOS 24 AT
© 2008
BESCHREIBUNG
Druckluftversorgung, Notbetätigung

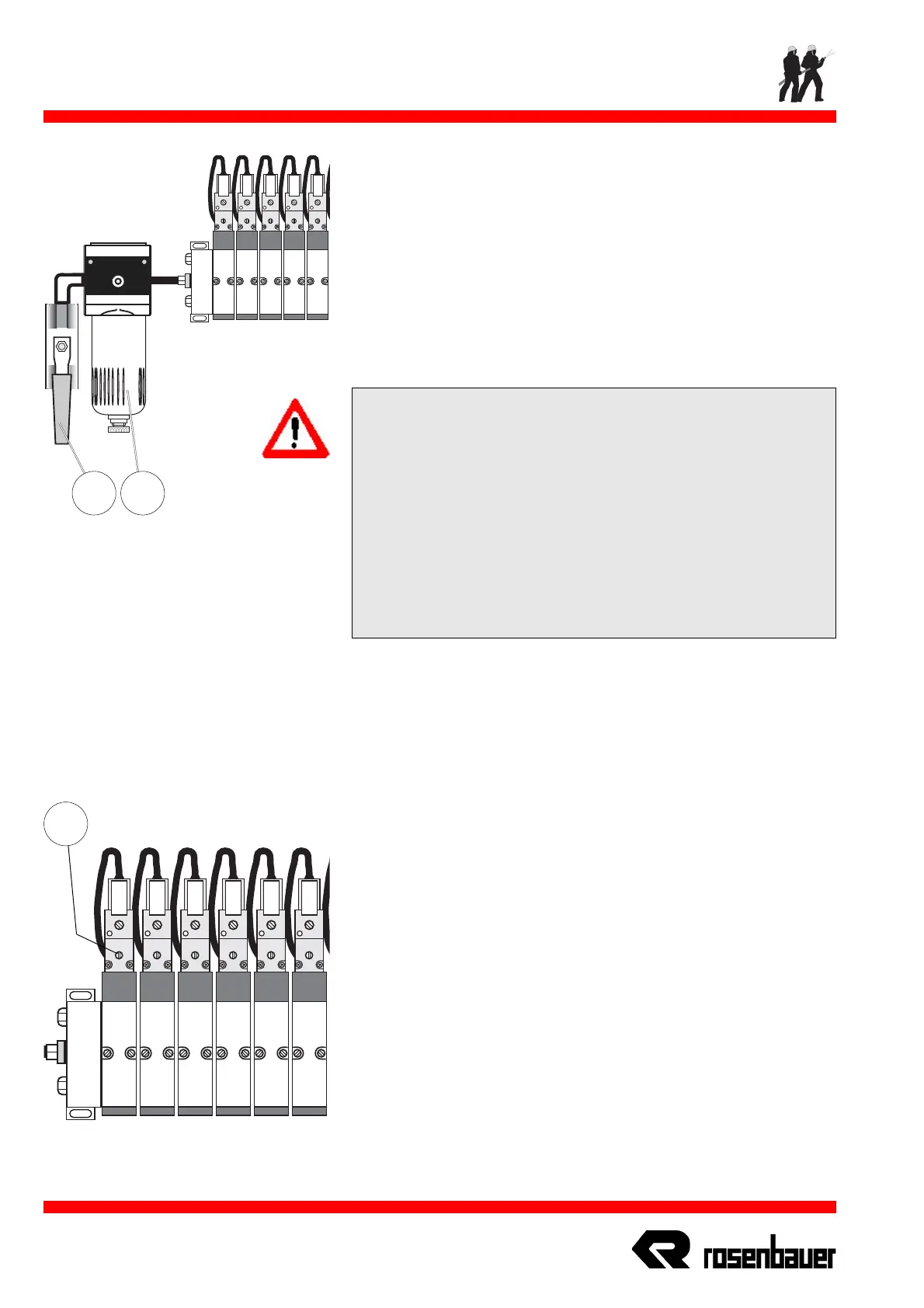

2.7.1 Druckluftversorgung
Am Eingang der elektropneumatischen Steuerventile ist ein
Absperrventil (J163) und ein Kondensatabscheider (Y163)
für die feuerwehrtechnischen Druckluftverbraucher einge-
baut.
Das Absperrventil (J163) trennt sämtliche feuerwehr-
technischen Druckluftverbraucher vom Fahrgestell.
WICHTIG !
Das Absperrventil (J163), muss für den normalen Pumpen-
betrieb immer offen sein!
Wird das Absperrventil (J163) geschlossen, können die
elektropneumatischen Steuerventile nicht mehr notbetätigt
werden!
Das Absperrventil (J163), darf nur für Wartungs- und
Reparaturarbeiten geschlossen werden!
2.7.2 Notbetätigung der elektropneumatischen Ventile
Bei Ausfall eines elektrischen Wahlschalters kann das dazu-
gehörige Pneumatikventil notbetätigt werden. Die Druckluft-
versorgung des Pneumatikblockes muss jedoch gewährleis-
tet sein.
Vorgangsweise:
Die einzelnen Ventile sind zu einem Ventilblock zusammen-
gefasst und im Pumpenraum montiert. Die Ventile sind
entsprechend ihrer Funktion beschriftet. Durch Drücken und
Drehen der kleinen Schraube (Z164) um 90° nach rechts oder
links schaltet das Ventil.
Die Anzahl der Ventile hängt von der Ausführung der Pumpen-
anlage ab.
0
11
0
11
0
11
0
11
0
11
0
11
0
11
0
11
0
11
0
11
0
11
Z164
J163 Y163
