Sterownik LOKA HAHB
PL
10
Instrukcja instalacji i obsługi
A
B
1

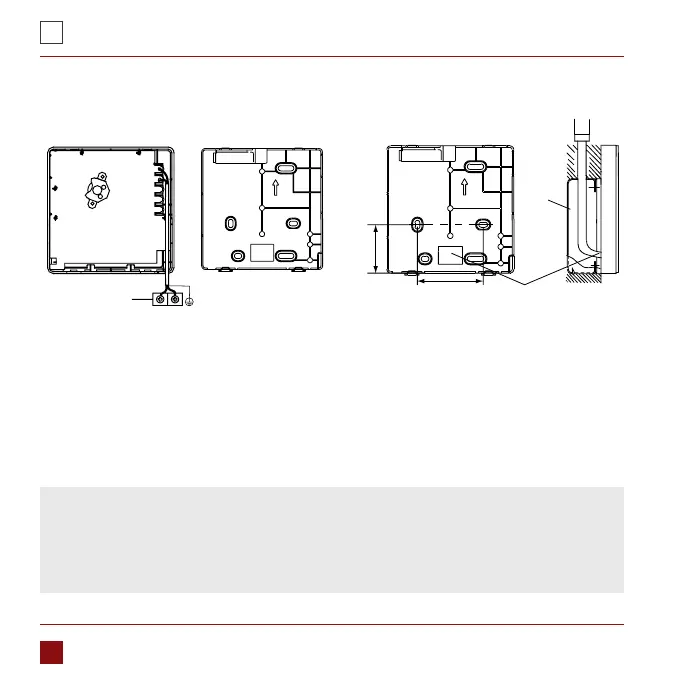

44mm
60mm
switch box
Wiring hole
Skrzynka rozdzielcza
Otwór na przewody
5. Podłącz do jednostki wewnętrznej
1. jednostka wewnętrzna
2. wytnij część przez którą mają przejść przewody za pomocą szczypiec, itd. Połącz
terminale na pilocie (HA, HB) i terminale na jednostce wewnętrznej (HA, HB).
(HA i HB nie mają polaryzacji.)
Ryc. 3-6
UWAGA:
• NIE dopuść do tego, aby woda dostała się do pilota. Użyj zacisku kablowego
i kitu, aby uszczelnić kable.
• Kable łączące muszą być pewnie zamocowane i nie mogą być ciągnięte.
