Rotenso CONTROL Series - Metoda Instalacji

Sterownik LOKA HAHB
PL
7
Instrukcja instalacji i obsługi
3. METODA INSTALACJI

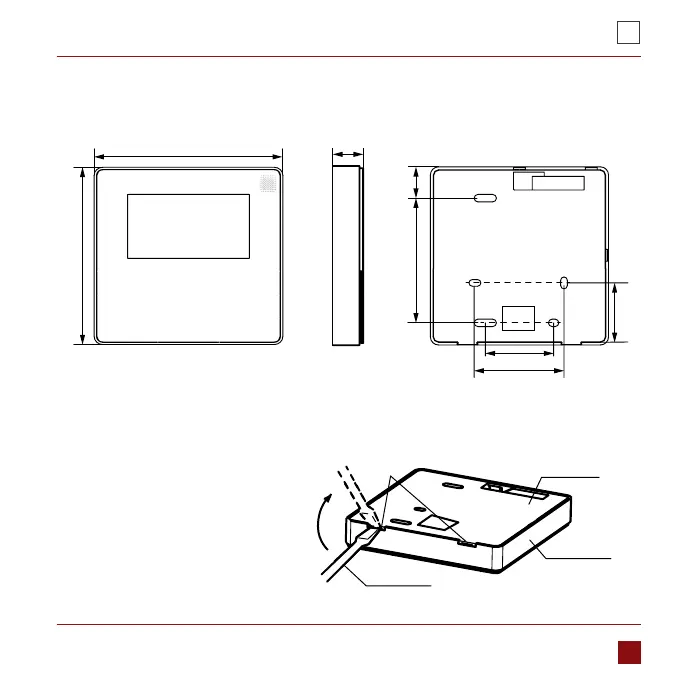

1. Wymiary strukturalne przewodowego pilota zdalnego sterowania
2. Zdejmij górną część sterownika przewodowego
• Włóż śrubokręt szczelinowy
w szczeliny w dolnej części
sterownika przewodowego
(2 miejsca) i zdejmij
górną część sterownika
przewodowego. (Rys.3-2)
19mm84mm
46mm
60mm
44mm
120mm
120mm
20mm
120mm
20mm
46mm
60mm
19mm
84mm
120mm
44mm
Pozycja wyboczeniowa
Tylna
pokrywa
Przednia
pokrywa
Śrubokręt
prosty
Ryc. 3-1
Ryc. 3-2
