Sterownik LOKA HAHB
PL
8
Instrukcja instalacji i obsługi

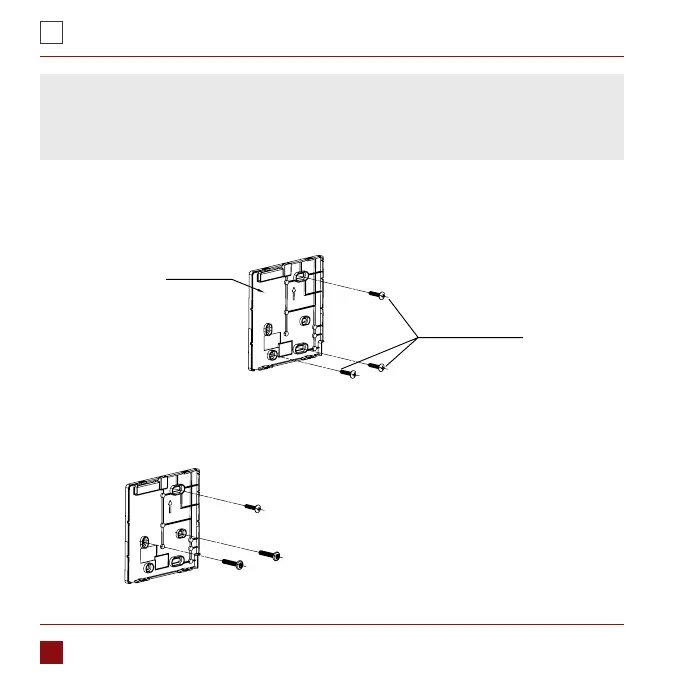

3. Przymocuj tylną płytę sterownika przewodowego
• W przypadku odsłoniętego montażu, przymocuj tylną płytę do ściany za pomocą
3 śrub (M4 × 20) i wtyczek. (Rys.3-3)
• Użyj dwóch śrub M4×25, aby zainstalować tylną pokrywę na skrzynce rozdzielczej
86, i użyj jednej śruby M3,9×25, aby przymocować do ściany.
Tylna płyta
Wkręty (M4 × 20)
Tylna płyta
Wkręty (M4 × 20)
Otwór na śrubę zamocowany na ścianie,
użyj jednej o ø3,9×25mm
Otwór na śrubę zainstalowany na skrzynce rozdzielczej
86, użyj dwóch M3,9×25mmużyj jednej o ø3,9×25mm
Ryc. 3-3
Ryc. 3-4
UWAGA:
PCB (płytka drukowana) jest umocowana w górnej części sterownika
przewodowego. Uważaj, aby nie uszkodzić płytki śrubokrętem szczelinowym.
