Nederlands
1
•
2
•
3
•
4
•

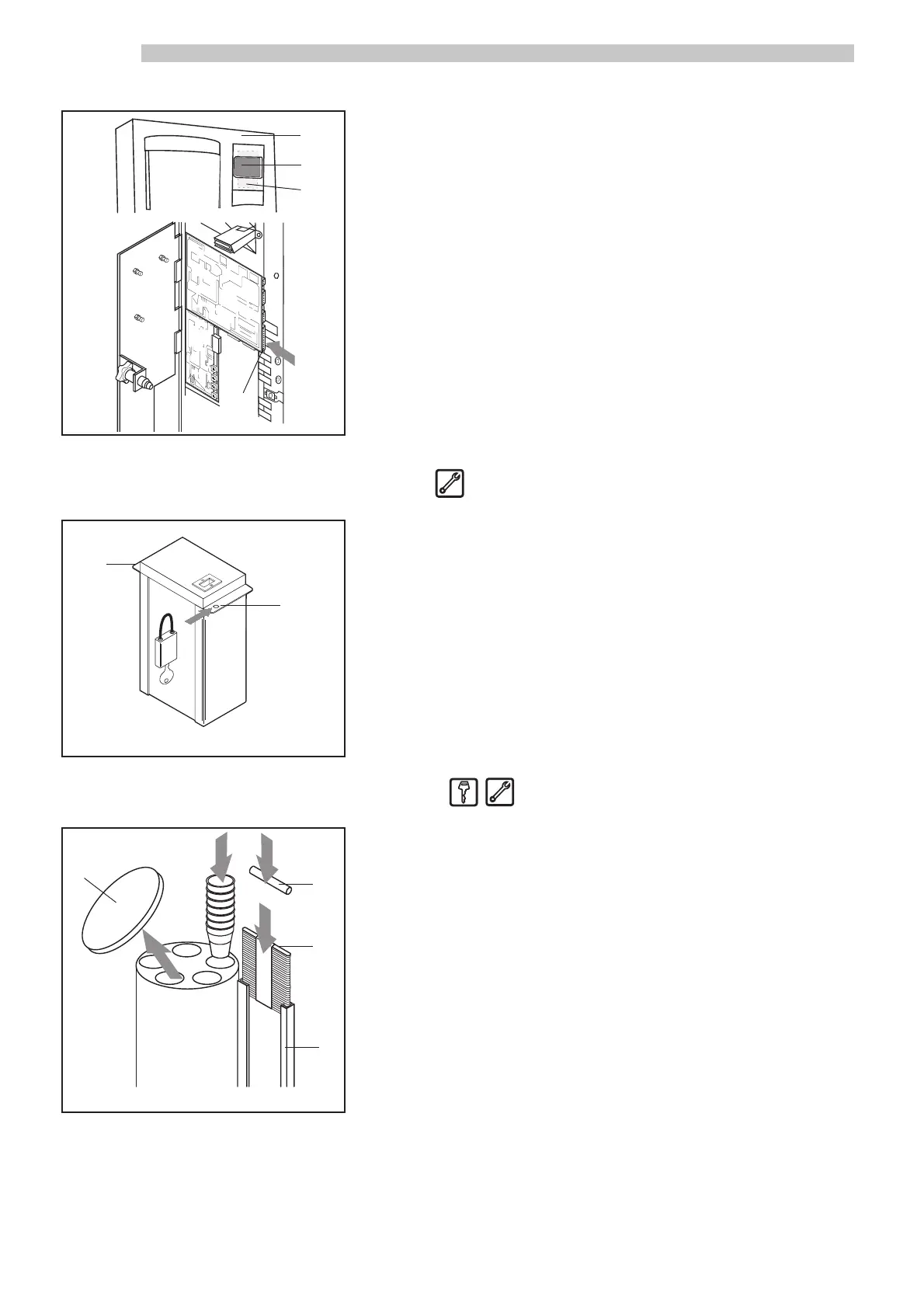

Fig.15
Fig.15A
2
•
1
•
Fig.16
2
•
4
•
1
•
3
•
☞
- Breng het speciale zelfklevende plaatje ref. 2 (fig. 15) aan de bui-
tenkant van het deurtje aan de voorkant ref. 1 (fig. 15) aan ter hoogte
van de antenne ref. 3 (fig. 15) aan de achterkant. Het plaatje geeft de
plaats aan waar de card geplaatst moet worden om met het “Saeco
Card” systeem te kunnen communiceren.
- Sluit door middel van de platte kabel de universele module ref. 2 (fig.
14) aan, op de 20 polige connector ref. 4 (fig. 15) van de print.
4.13 Montage van de geldopvangbak
- Haal de schroef en de moer die gebruikt zijn om de bak tijdens het
transport op zijn plaats te houden eruit.
- Door gebruik te maken van een slot (met een overbrugging met een
diameter van max. 5 mm) (niet bij de levering inbegrepen) kan de
bak op twee verschillende manieren vastgezet worden: door het slot in
het gat ref. 1 (fig. 15A) te doen wordt de opening van het deksel ve-
rhinderd en kan de (dichte) bak uit het apparaat genomen worden;
door het slot in het gat ref. 2 (fig. 15A) te doen wordt de bak door het
apparaat geblokkeerd en kan het deksel niet opgedaan worden.
4.14 Bijvullen - Montages - Controles
De bekerdispenser bijvullen
- Haal het deksel ref. 1 (fig. 16) eraf en vul de kokers met nieuwe pla-
stic bekertjes.
OPMERKING: De bekerdispenser mag niet met de hand
gedraaid worden. Gebruik uitsluitend beker-
tjes die speciaal geschikt zijn voor automa-
ten, ga na dat zij overeenstemmen met de
afmetingen die op de plaat van de bekertjes
automaat vermeld worden en dat zij niet
vervormd of gebrekkig zijn.
De roerstaafdispenser bijvullen
- Haal het tegengewicht ref. 2 (fig. 16) eruit.
- Vul de kokers van de dispenser ref. 3 (fig. 16) met nieuwe roerstaafjes
en doe het tegengewicht er weer in.
