salmson MULTI-HE - Page 11

SALMSON 08/2016
Français
11
Affectation des bornes de raccordement
• Dévisser les vis et retirer le couvercle du varia-
teur.
Les bornes IN1,IN2, GND et Ext. Off sont
conformes à l’exigence « isolation garantie »
(selon EN61800-5-1) par rapport aux bornes
réseau ainsi qu’aux bornes SBM et SSM (et inver-
sement).

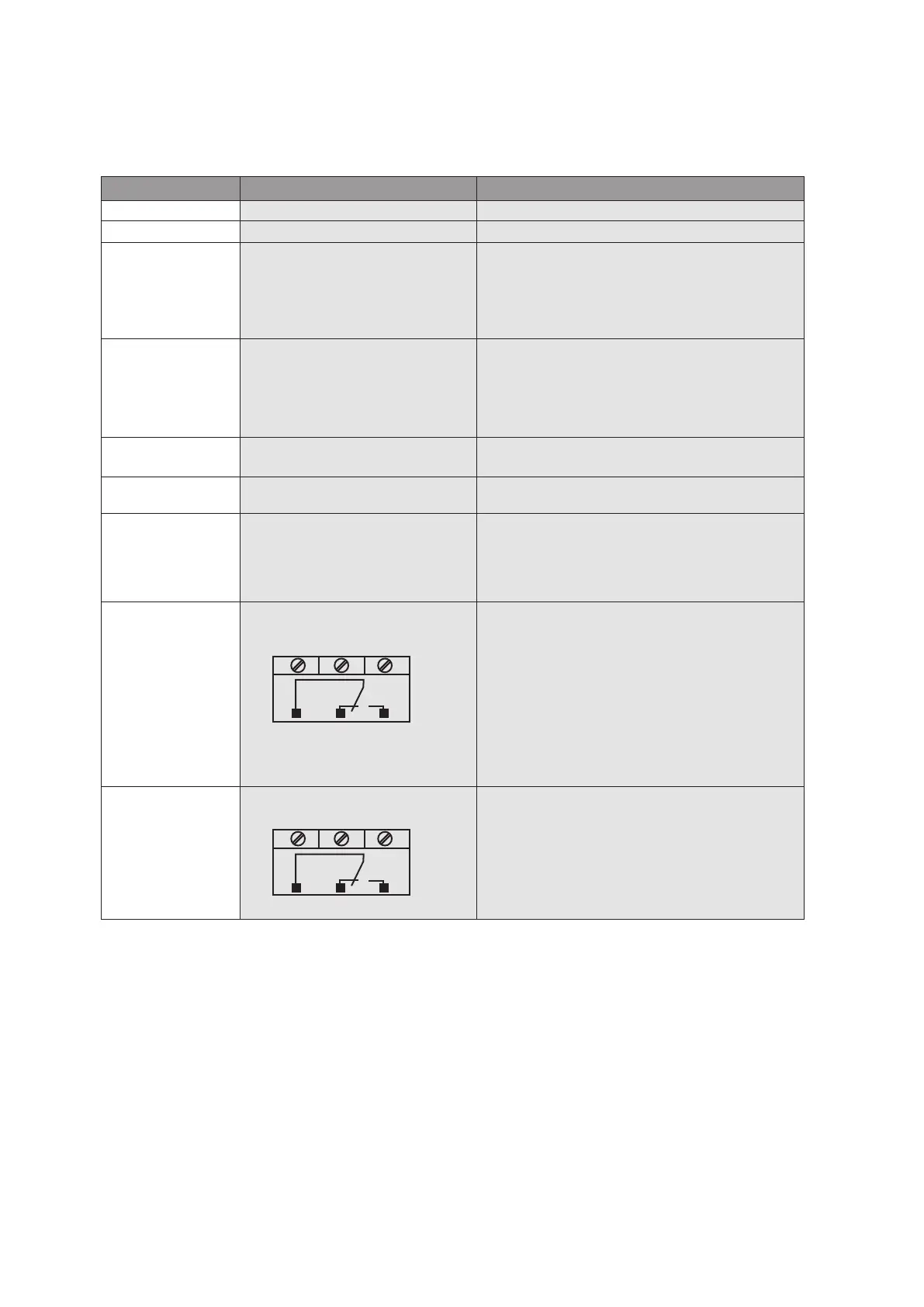

Désignation Affectation Remarques
L1, L2, L3 Tension d’alimentation réseau Courant triphasé 3 ~ IEC38
PE Borne de Terre
IN1
(DDS-borne 9)
Entrée capteur Nature du signal : tension (0 - 10 V, 2 - 10 V)
Résistance d‘entrée : Ri ≥ 10 kΩ
Nature du signal : courant (0 - 20 mA, 4 - 20 mA)
Résistance d‘entrée : R
b = 500 Ω
Paramétrable au menu « Service » <5.3.0.0>
IN2
(10V/20mA-borne 7)
Entrée consigne externe Nature du signal : tension (0 - 10 V, 2 - 10 V)
Résistance à l‘entrée : Ri ≥ 10 kΩ
Nature du signal : courant (0 - 20 mA, 4 - 20 mA)
Résistance à l‘entrée : R
b = 500 Ω
Paramétrable au menu « Service » <5.4.0.0>
GND (x2) Raccords de masse Pour chaque entrée IN1 et IN2.
+ 24 V Alimentation continue pour capteur Courant maxi : 60 mA
L’alimentation est protégée contre les courts-circuits.
Ext. off Entrée de commande ON/OFF
« Priorité ARRÊT »
pour un interrupteur externe à contact
sec
Le contact externe à contact sec permet d‘activer et de
désactiver la pompe.
Sur des installations avec des nombres élevées de
démarrages (> 20 par jour), il faut prévoir l‘activation et
la désactivation via « ext. off ».
SBM Relais « report de disponibilité » En fonctionnement normal, le relais est actif lorsque la
pompe tourne ou est en mesure de tourner.
Le relais est désactivé pour un premier défaut ou une
coupure secteur (la pompe s‘arrête).
Ceci permet d‘informer un coffret de commande de la
disponibilité d‘une pompe, même temporairement.
Paramétrable au menu « Service » <5.7.6.0>
Contact sec :
minimale : 12 V DC, 10 mA
maximale : 250 V AC, 1 A
SSM Relais « report de défauts » Après une série de détection (de 1 à 6, selon la gravité)
d’un même type de défaut, la pompe s’arrête et ce
relais est activé (jusqu’à intervention manuelle).
Contact sec :
minimale : 12 V DC, 10 mA
maximale : 250 V AC, 1 A
