SALMSON 08/2016

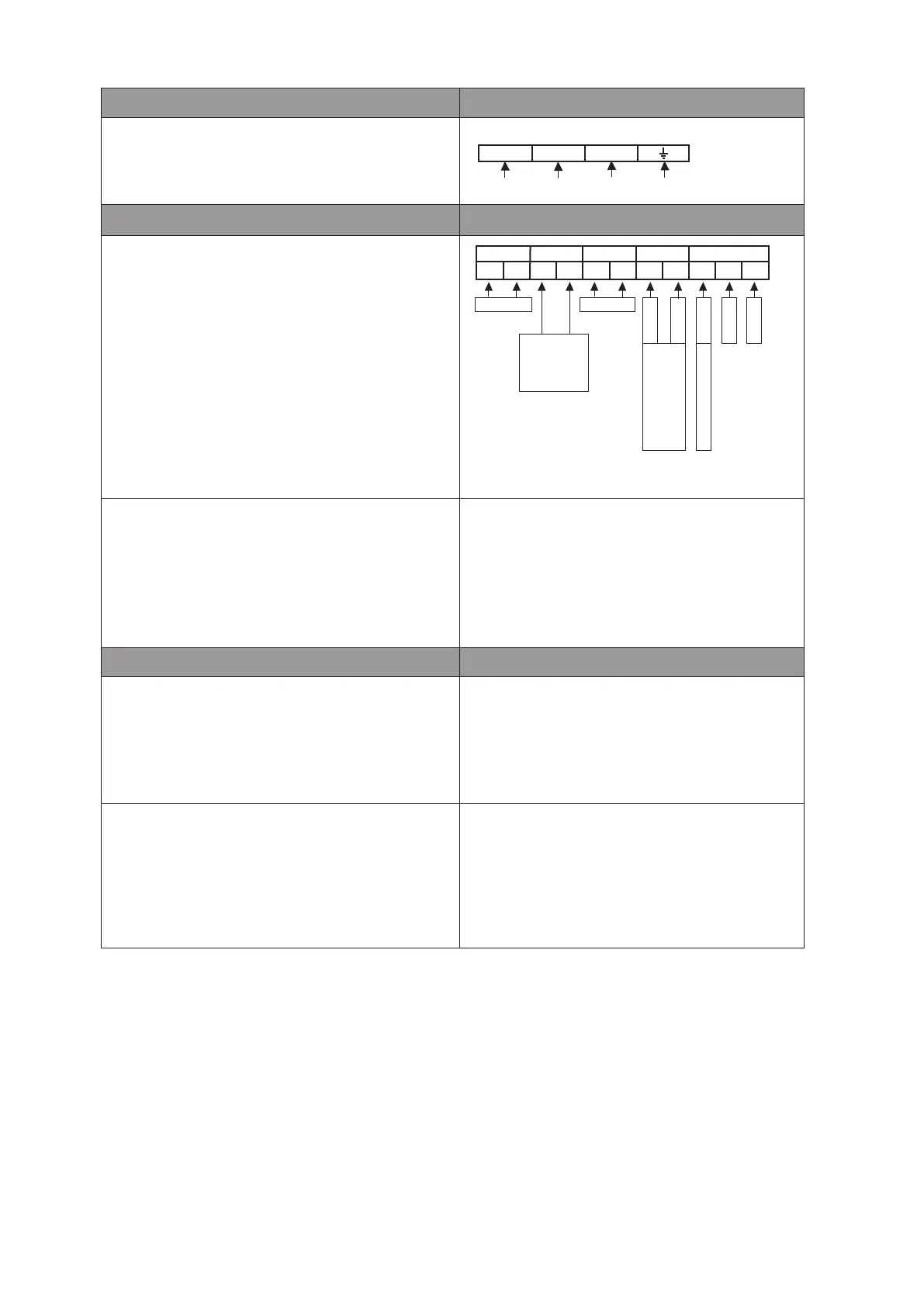

Branchement au réseau Bornier de puissance
Brancher le câble 4 conducteurs sur le bornier de puissance
(phases + terre).
Branchement des entrées / sorties Bornier des entrées / sorties
• Le câble du capteur, de la consigne externe et de l’entrée
[ext.off] doit impérativement être blindé.
• La commande à distance permet la mise en marche ou
l’arrêt de la pompe (contact sec), cette fonction est priori-
taire sur les autres fonctions.
• Cette commande à distance peut être ôtée en shuntant
les bornes (3 et 4).
Exemple : interrupteur à otteur, pressostat manque
d’eau…
Bornes de raccordement de l’interface de communication
PLR Le module IF PLR en option est à insérer dans le connec-
teur multiple placé dans la zone de connection du varia-
teur.
Le module est protégé contre les inversions de polarité.
LON Le module IF LON en option est à insérer dans le connec-
teur multiple placé dans la zone de connection du varia-
teur.
Le module est protégé contre les inversions de polarité.
L1 L2 L3
GND...
In2...
In1...
Commande
à distance
ON/OFF
Consigne externe
capteur 20mA/10V
non utilisé non utilisé
GND...
+24V...
1
2
3
4
5
6
7
8
9
10
11
aux
ext.off
MP
20mA/10 DDS
