Slovenčina 11
Inštalácia

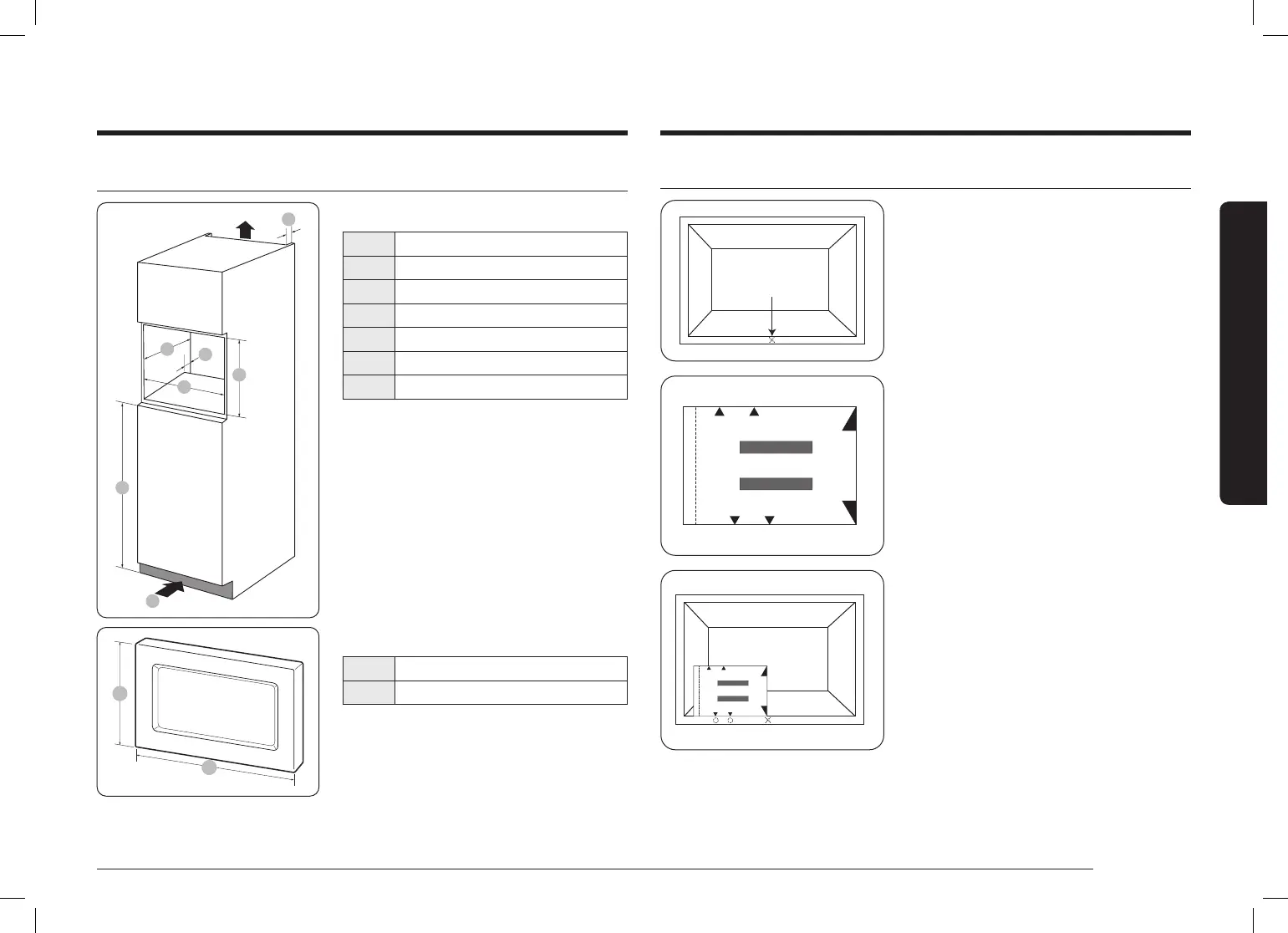

Rozmery
A
B
E
C
D
F
G
Skrinka
A 50 mm
B 550 mm
C 560 (+8) mm
D 362 mm
E 50 mm
F 850 mm
G 200 cm
2
A
B
Pásik
A 381 mm
B 596 mm
Postup inštalácie mikrovlnnej rúry
STREDOVÁ ZNAČKA
1. Odmerajte dĺžku skrinky a v strede umiestnite
značku.
ĽAVÁ STRANA
PRAVÁ STRANA
STREDOVÁ ZNAČKA
TU OZNAČIŤ
TU OZNAČIŤ
TU OZNAČIŤ
TU OZNAČIŤ
STREDOVÁ ZNAČKA
2. Vystrihnite hárok so šablónou na strane 39.
ĽAVÁ STRANA
PRAVÁ STRANA
STREDOVÁ ZNAČKA
TU OZNAČIŤ
TU OZNAČIŤ
TU OZNAČIŤ
TU OZNAČIŤ
STREDOVÁ ZNAČKA
3. Zarovnajte „STREDOVÚ ZNAČKU“ na pravej
strane hárka so šablónou so stredovou značkou
na skrinke.
• Uistite sa, že text „ĽAVÁ STRANA“ je
vertikálne.
4. Označte umiestnenia otvorov pre skrutky na
skrinke.
