五、报警与通讯输出
为了保证在冷水机出现异常情况时不影响设备的安全，冷水机设有报警保护
功能。

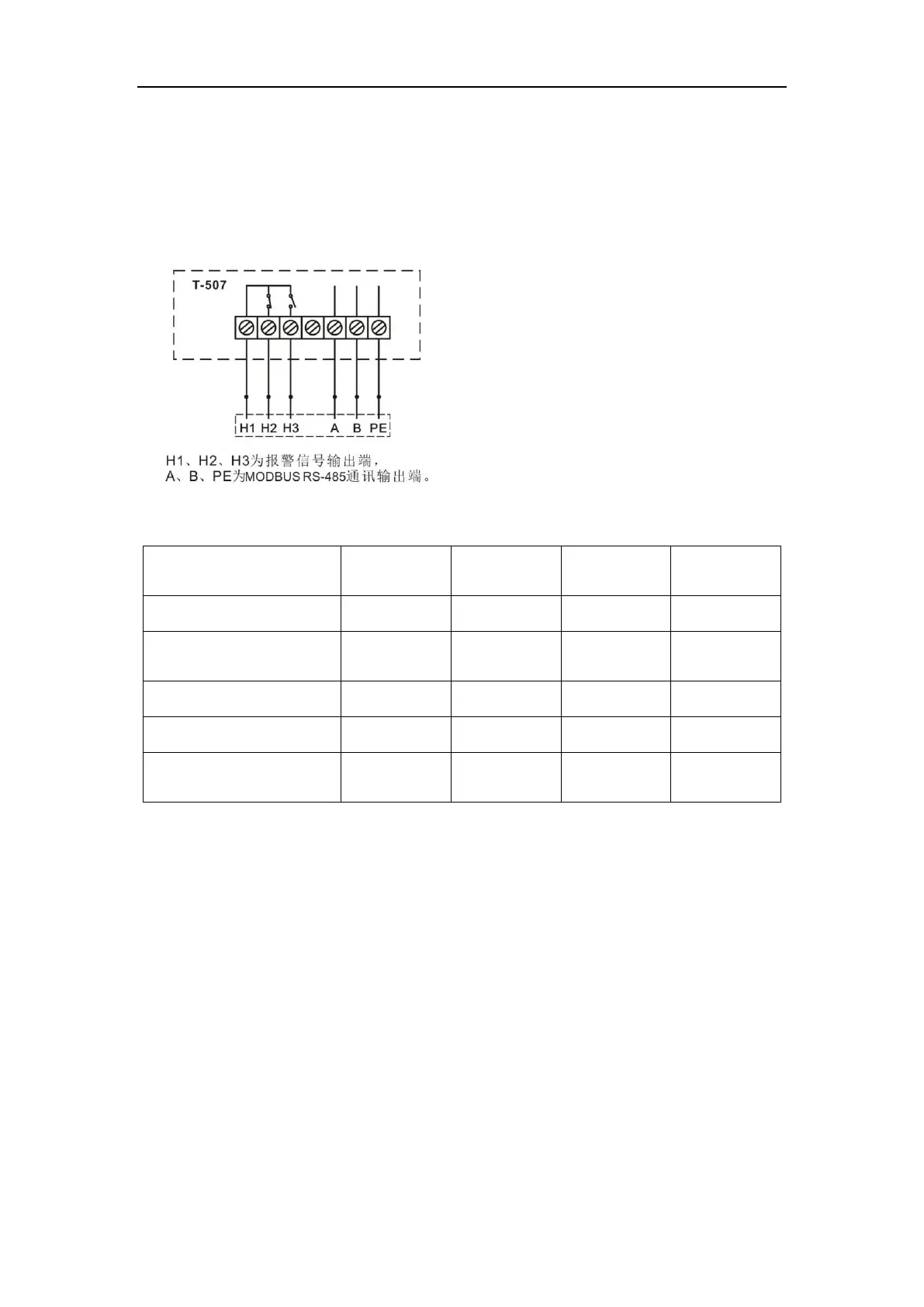

1、报警及 MODBUS RS-485 通讯输出接线示意图
2、报警信号工作状态表
机组状态
温度控制器
内置报警器
输出端口
H1、H2
输出端口
H1、H3
说明
正常工作
不响
断路
导通
E00、E01、E05、E06、
E07、E08、E09、E11
响
导通
断路
E02、E10、E13、E14
响
断路
导通
E03、E04
响
导通
断路
可选
E12
响
导通
断路
输出端口延时
后动作
注：报警信号端口连接机内继电器一组常开、常闭触点。要求工作电流小于 5A，
工作电压小于 300V。报警原因参看故障代码表。
