直流・交流電流プローブ（CLー22AD）による測定 最大測定電圧 DC/AC200A
1）測定対象
ACA：家電機器の消費電流や電源設備など、50〜60Hzの正弦
波交流の測定に用います。
DCA：
自動車の電装回路の電流や直流機器の消費電流を測ります。
2）測定レンジ
AC20/200A，DC20A/200Aの各2レンジ
3）測定方法
①電流プローブの赤プラグをV入力端子に、黒プラグをCOM
入力端子に差し込みます。
②マルチメータのファンクションスイッチを直流電流（DCA）
ならDCVに合わせ、レンジホールドスイッチで320mVレン
ジにします。
交流電流（ACA）ならACVに合わせ、レンジホールドスイ
ッチで3.2Vレンジにします。
③電流プローブのレンジ設定つまみを20Aまたは200Aレンジ
に合わせます。
＊直流測定の場合は電流プローブのゼロ調整つまみを回し0
（ゼロ）調整します。
④電流プローブの鉄心を開き、被測定導体をクランプします。
⑤表示値を下記の倍率をかけて読み取ります。
DC20A→0.1倍 AC20A→100倍
DC200A→1倍 AC200A→1000倍
⑥測定後は電流プローブの鉄心を開き、被測定導体から電流
プローブをはずします。
⑤
④
②
①
③

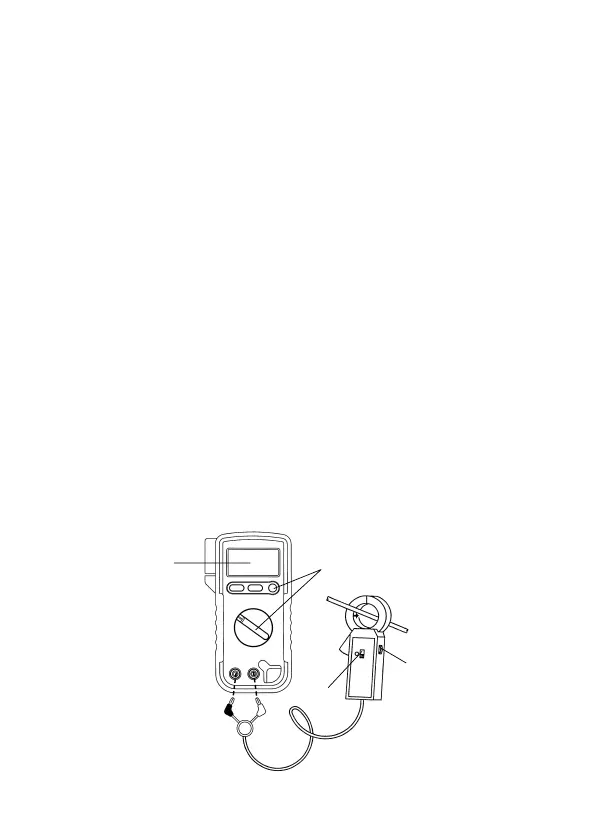

Fig15
⑥
DCV
ACV
※
To Next Page
