−20−
5-7-4
直流電流プローブ（CL33DC）による測定 最大測定電圧 DC300A
1）測定対象：自動車の電装回路の電流や直流機器の消費電流を
測ります。
2）測定レンジ：30A，300Aの2レンジ

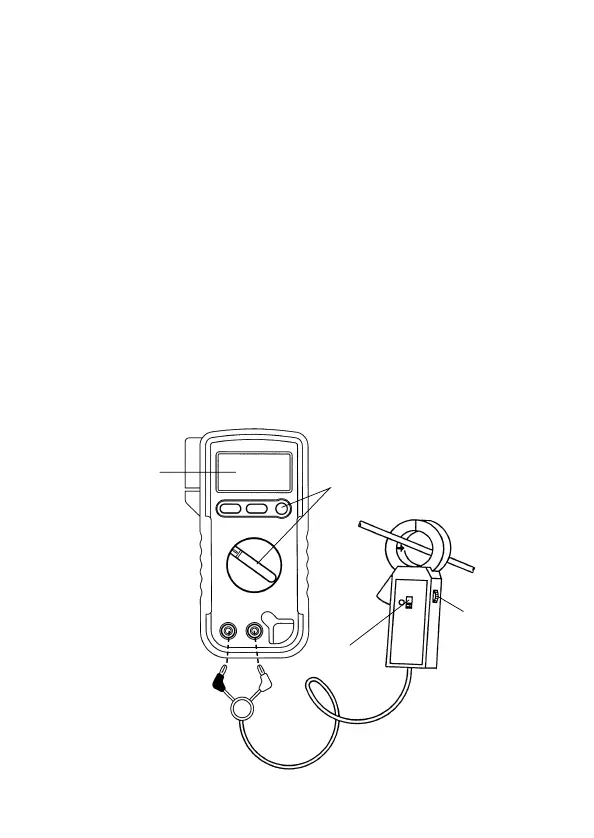

3）測定方法
①電流プローブの赤プラグをV入力端子に、黒プラグをCOM
入力端子に差し込みます。
②マルチメータのファンクションスイッチをDCVに合わせ、
レンジホールドスイッチで320mVレンジにします。
③電流プローブのレンジ設定つまみを30Aまたは300Aレンジ
に合わせます。
＊電流プローブのゼロ調整つまみを回し0（ゼロ）調整します。
④電流プローブの鉄心を開き、被測定導体をクランプします。
⑤電流プローブのレンジが30Aの場合は表示値を0.1倍、300A
レンジの場合は1倍して表示器の表示を読み取ります。
⑥測定後は電流プローブの鉄心を開き、被測定導体から電流
プローブをはずします。
⑤
④
②
①
③
Fig16
⑥
DCV
※
