03015/03017
121
Notas:
Quando o sinal de entrada é removido, a leitura original pode permanecer na tela. Simplesmente pressione o
botão " " para entrar novamente no modo de medição do fator de ciclo para limpá-lo.

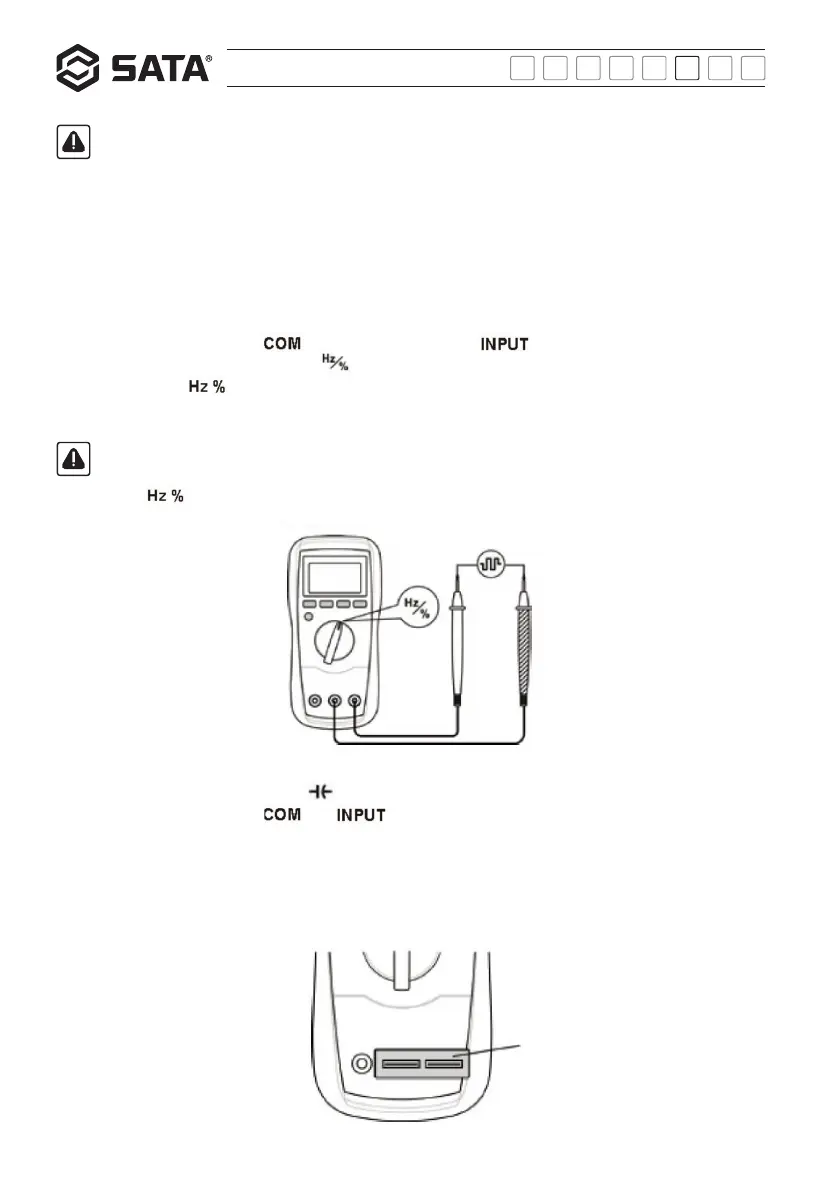

Medição do fator de ciclo :
1） Conecte a sonda preta à tomada " " e a sonda vermelha à tomada " ".
2） Ajuste a chave de funções para a marcha de .
3） Pressione o botão " " até o símbolo "%" aparecer na tela.
4） Conecte as sondas ao circuito a ser medido.O valor exibido neste momento é o valor do fator de ciclo da onda quadrada medida.
Notas:
1） Quando a frequência é medida, a comutação entre as marchas é automática.
Faixa de medição: 0 ～ 10MHz
2） Tensão de entrada: 1V rms ~ 20V rms
Quanto maior a frequência do sinal, maior a tensão de entrada exigida pelo instrumento.
Medição do fator de ciclo
3） Ao testar pequenos sinais abaixo de 10H, a amplitude do sinal deve ser maior que 2V rms
Medição da capacitância:
1） Coloque a chave de funções na marcha de .
2） Conecte o adaptador às tomadas " " e " " conforme mostrado.
3） Se a leitura na tela não for zero, pressione o botão "REL" e o instrumento entrará no modo de medição do valor relativo, e o LCD
exibe o símbolo "REL" e a leitura se torna zero.
4） tomadas do capacitor no adaptador.
Nota: A polaridade deve estar correta quando o capacitor é conectado à tomada do adaptador.
5） Quando a leitura estiver estável, leia a leitura na tela.
