03015/03017
81

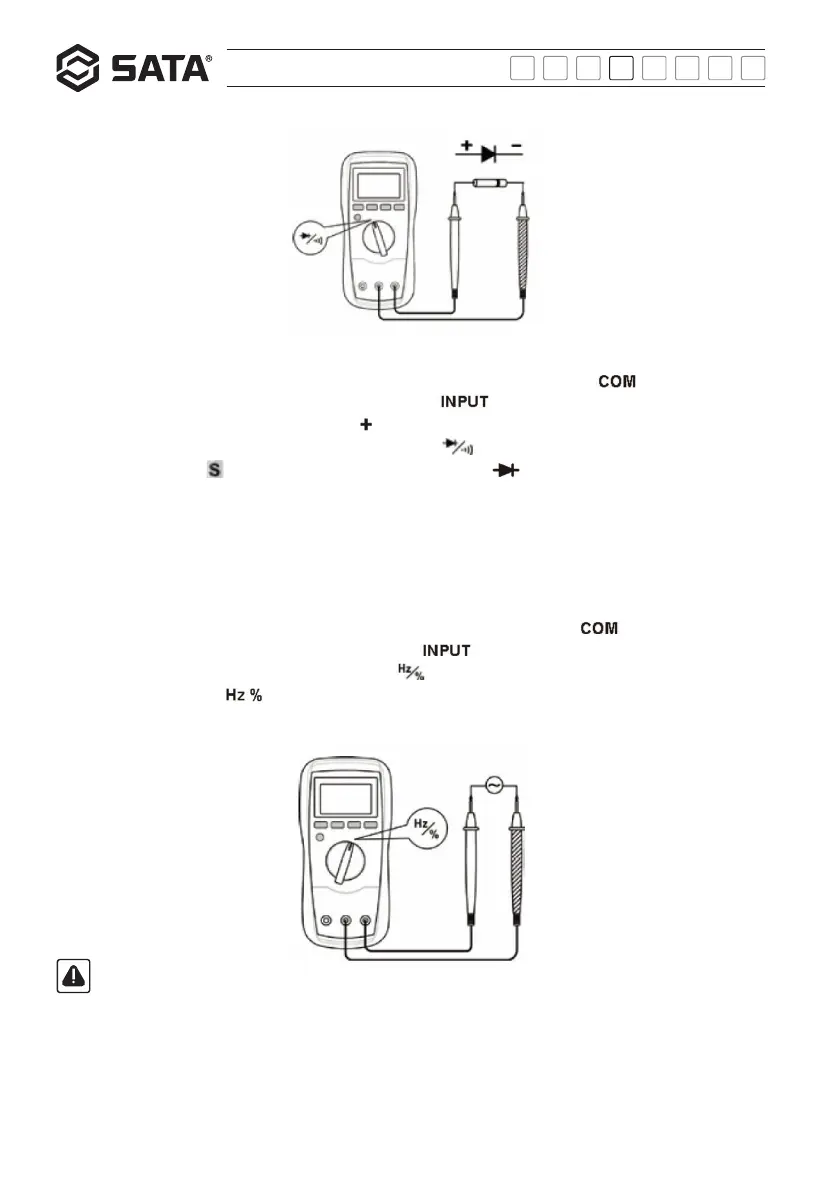

Испытание диода:
1） Подсоедините черный измерительный карандаш к штепсельному гнезду " ", а красный
измерительный карандаш к штепсельному гнезду " ". （Примечание. Полярность
красногоизмерительного карандаша - " ". ）
2） Установите переключатель функции в положение " ".
3） Нажмите кнопку " ", пока на экране не появится символ " ".
4） Подсоедините красный измерительный карандаш к положительному полюсу проверяемого диода,
а черный измерительный карандаш к отрицательному полюсу диода.
5） Прочитайте приближённое значение падения прямого напряжения на диоде с экрана. Если
измерительные карандаши поменялись местами, на экране отобразится "OL".
Измерение частоты:
1） Подсоедините черный измерительный провод к штепсельному гнезду " ", а красный
измерительный вывод - к штепсельному гнезду " ".
2） Установите переключатель функций в файл " ".
3） Нажимайте кнопку " ", пока на экране не появится символ "Hz".
4） Подсоедините измерительные карандаши к обоим концам проверяемого источника питания или
цепи.
5） Считывание отсчета.
Примечание:
1） Когда измеряется частота, переключение передач происходит автоматически.
Диапазон измерения: 0 ~ 10 МГц
2） Входное напряжение: 1 В ~ 20 В rms.
Чем выше частота сигнала, тем выше входное напряжение, необходимое для прибора.
Измерение коэффициента заполнения
3） При тестировании малых сигналов ниже 10H, амплитуда сигнала должна быть больше 2 В
rmsИзмерение коэффициента заполнения
