8. USCITA SERIALE
Specifiche
Uscita RS-232 per trasmissione dei dati di peso
ASCII code
Baud selezionabile da 2400 - 19200
Data bits 8 – n – 1
Connettore: 9 pin (femmina)
Pin 2: RICEZIONE
Pin 3: TRASMISSIONE
Pin 5: GND
8.1 MODI DI TRASMISSIONE

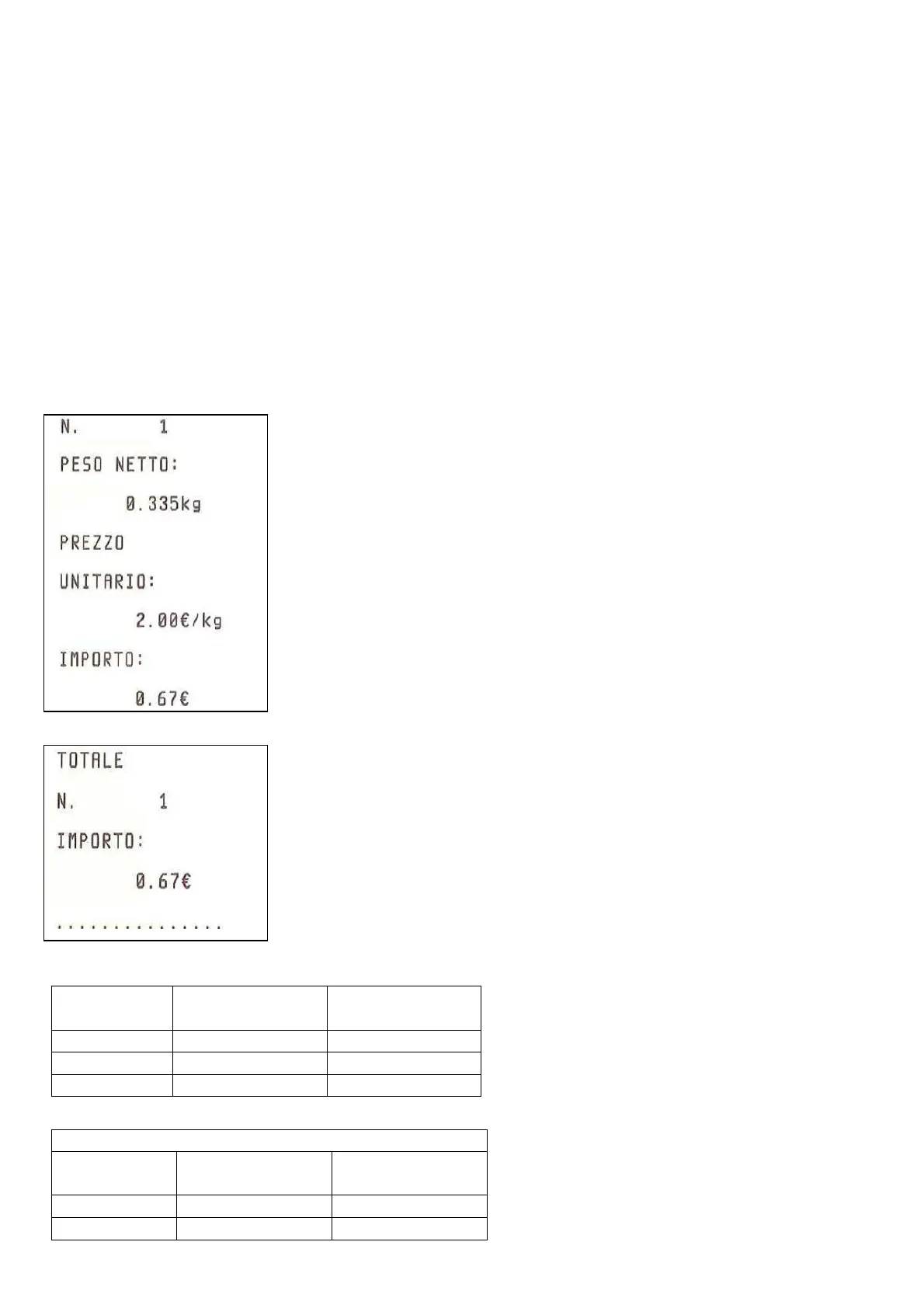

Nelle normali operazioni di pesatura quando si esegue l’accumulo del peso (vedere paragrafo sezione 6.9) il formato dei
dati è il seguente:
Quando si richiamano i totali dalla memoria (vedere paragrafo 6.10) il formato dei dati è il seguente:
8.2 COLLEGAMENTO STAMPANTE
TPR
CAVO
STANDARD
ASB
(connettore 9 Pin)
GND
Nero
GND
CTS
Giallo
-
RX
Grigio
TRASMISSIONE
Alimentazione stampante TPR
STANDARD
CABLE
ALIMENTAZIONE
+VP e +VC
Rosso e Arancione
+V (5V / 5A)
GND e GND
Nero e Nero
-
V
Progressivo di totalizzazione
Progressivo di totalizzazione
