SCHUNK MPG User Manual

12
Montage- und Betriebsanleitung für
Kleiner 2-Finger-Parallelgreifer Type MPG
Assembly and Operating Manual for
small 2-Finger Parallel GripperType MPG
69
65
67
62
68
74
75
Pos./item Ident-Nr. / Id.-No. Bezeichnung / Designation Menge / Quantity
23 9611 227 O-Ring / O-ring 5 x 1 1
24 9611 163 O-Ring / O-ring 4 x 1 1
25 9935 984 O-Ring / O-ring 2 x 1 1

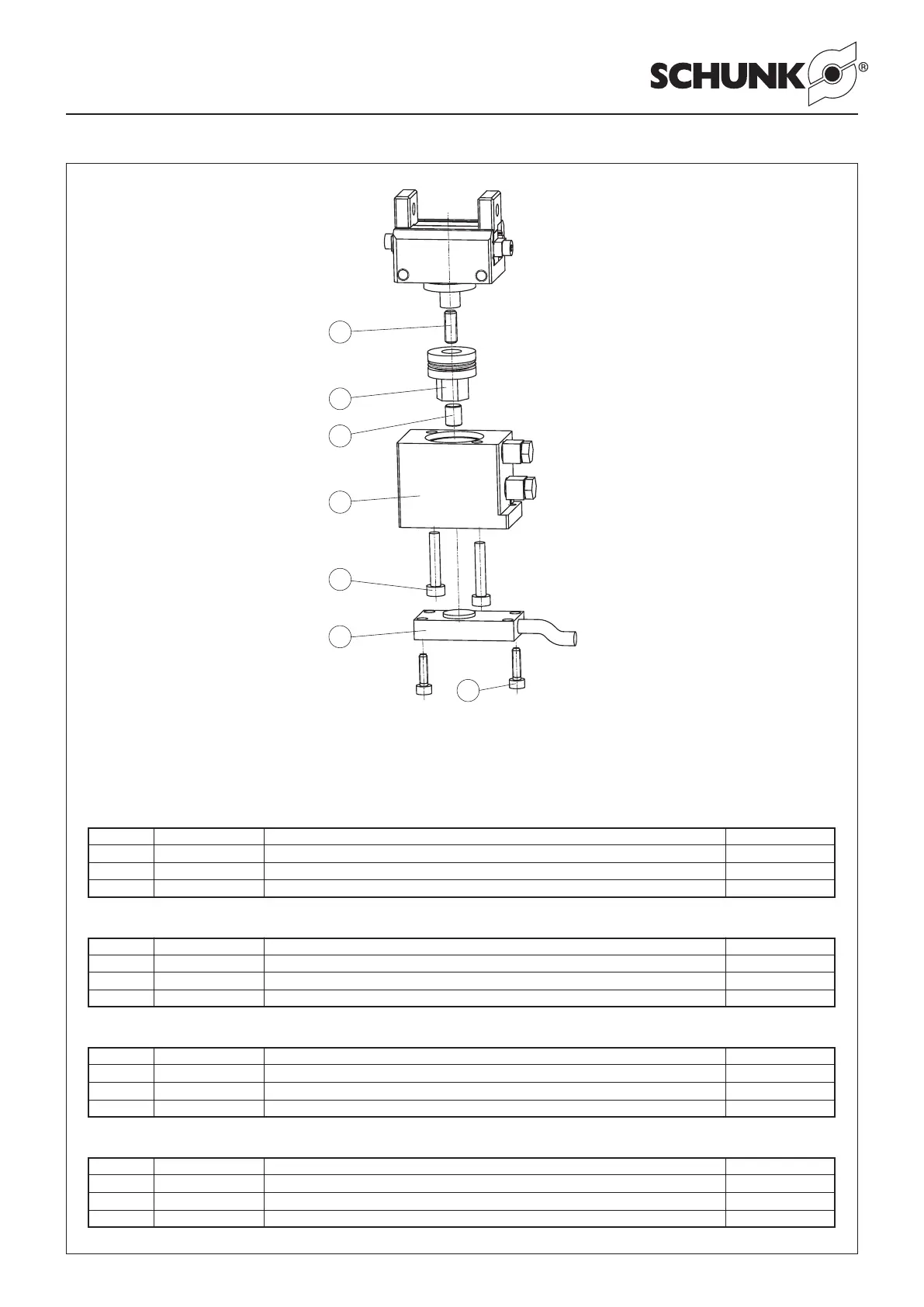

10. Dichtsatz- und Ersatzteilstücklisten
10.1 Dichtsatzstücklisten
10. Lists of seal kits and spare parts
10.1 Seal kit lists
Dichtsatz MPG 10 (Ident-Nr. 5516 927)
Seal kit MPG 10 (Id.-No. 5516 927)
Dichtsatz MPG 12 (Ident-Nr. 5516 928)
Seal kit MPG 12 (Id.-No. 5516 928)
Dichtsatz MPG 16 (Ident-Nr. 5516 929)
Seal kit MPG 16 (Id.-No. 5516 929)
Pos./item Ident-Nr. / Id.-No. Bezeichnung / Designation Menge / Quantity
23 9611 063 O-Ring / O-ring 6 x 1 1
24 9611 227 O-Ring / O-ring 5 x 1 1
25 9611 155 O-Ring / O-ring 2.5 x 1 1
Pos./item Ident-Nr. / Id.-No. Bezeichnung / Designation Menge / Quantity
23 9937 276 O-Ring / O-ring 8 x 1 1
24 9938 859 O-Ring / O-ring 7 x 1 1
25 9611 155 O-Ring / O-ring 2.5 x 1 1
Pos./item Ident-Nr. / Id.-No. Bezeichnung / Designation Menge / Quantity
23 9611 076 O-Ring / O-ring 12.00 x 1.00 1
24 9610 005 Quad-Ring / Square-ring 6.07 x 1.78 1
25 9610 004 Quad-Ring / Square-ring 4.47 x 1.78 1
Dichtsatz MPG 20 (Ident-Nr. 370 865)
Seal kit MPG 20 (Id.-No. 370 865)
