6
Montage- und Betriebsanleitung für
2-Finger-Parallelgreifer Type PGN-plus
Assembly and Operating Manual for
2-Finger Parallel Gripper Type PGN-plus

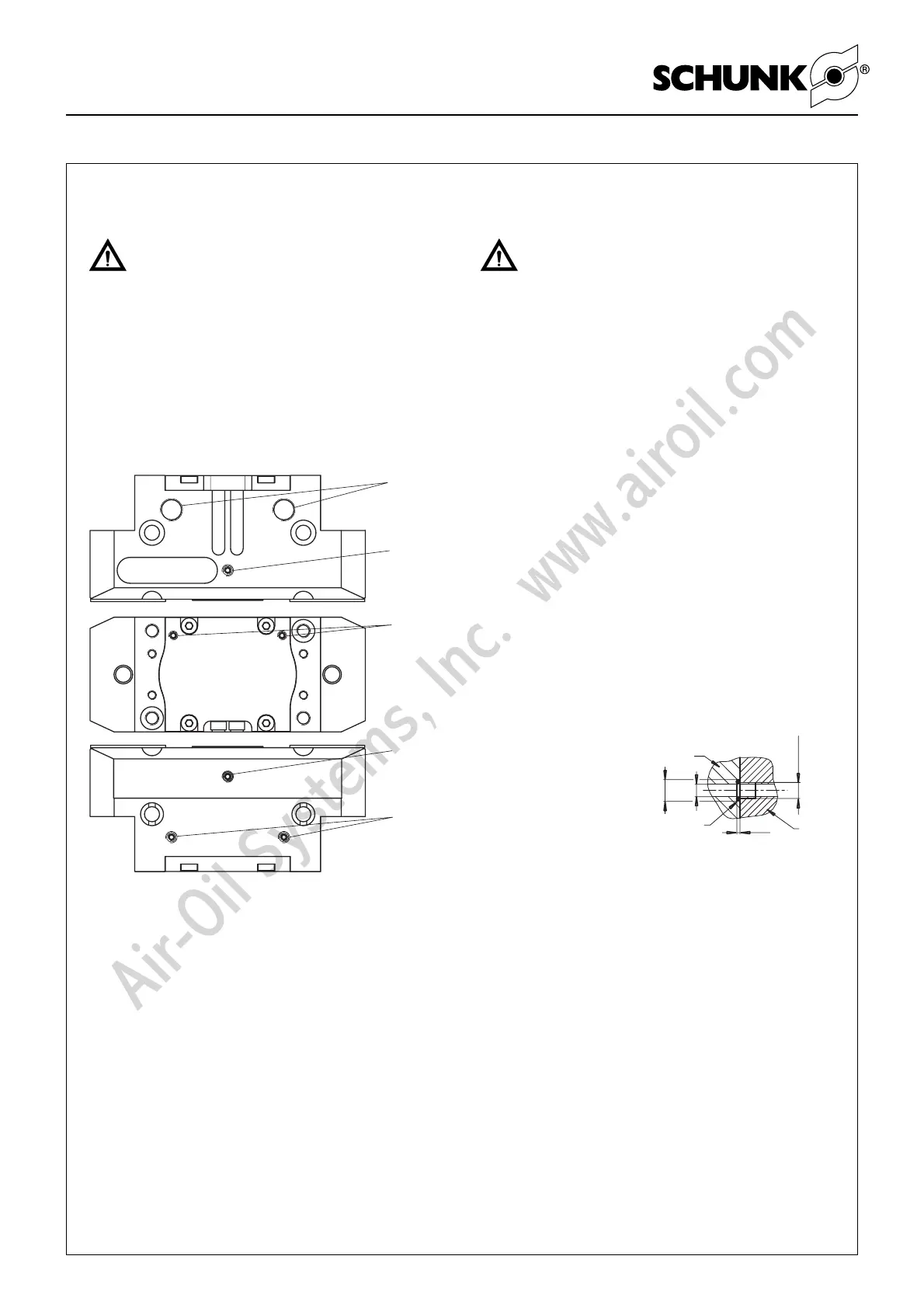

6. Luftanschluss
ACHTUNG!
Beim Anschließen muss die Energieversorgung
abgeschaltet sein. Beachten Sie auch die Sicher-
heitshinweise auf den Seiten 3 und 4.
HINWEIS:
–Druckmittel: Druckluft
Anforderung an die Güteklasse der Druckluft nach DIN
ISO 8573-1: Güteklasse 4
– Der Druckbereich für Sperrluft beträgt 0.5 – 1.0 bar.
–Öffnen Sie nur die von Ihnen benötigten Anschlüsse und ver-
schließen Sie die ungenutzten Luftzuführungen mit geeigne-
ten Blindstopfen.
– Für die schlauchlose Montage werden die zwei O-Ringe aus
dem Beipack verwendet.
6. Air connection
CAUTION!
When making the connection, the power supply must
be switched off. Please read and observe safety
instructions on pages 3 and 4.
NOTE:
– Pressure medium: compressed air
Requirements to compressed air according to DIN ISO
8573-1: class 4
– Pressure range of compressed air is between 0.5 to 1.0 bar.
– Only open the connections required and use suitable plugs to
seal the unused air supply connections.
– The two O-rings from the enclosed pack are used for
hose-free assembly.
7. Trouble shooting
The gripper does not move:
– Check the air supply
– Pressure has dropped below minimum level
– Air lines incorrectly connected
– Proximity switches faulty or incorrectly set
– Unnecessary air connections not sealed
– Cylinder piston fractured (overload)
– Please check, if the adapter plate has a step on the side
(only when mounting it from the side)
The gripper does not complete the stroke:
– Dirt between the cover plate and the chuck piston
– Dirt between the base jaw and the guide
– Pressure has dropped below minimum level
– Cylinder piston magnet has come loose
7. Problemanalyse
Der Greifer bewegt sich nicht:
– Luftversorgung überprüfen
– Mindestdruck unterschritten
– Luftleitungen vertauscht
– Näherungsschalter defekt oder falsch eingestellt
– Nicht benötigte Luftanschlüsse nicht verschlossen
– Bruch des Zylinderkolbens (Überlastung)
– Überprüfen, ob die Adapterplatte abgesetzt ist
(nur bei seitlicher Befestigung)
Der Greifer macht nicht den vollen Hub:
– Schmutz zwischen Abdeckblech und Futterkolben
– Schmutz zwischen den Grundbacken und der Führung
– Mindestdruck unterschritten
– Magnet von Zylinderkolben hat sich gelöst
