3 Beschreibung der Einheit und der Hauptkomponenten
Der Mitteltemperaturverflüssigungsatz ist ausgestattet mit einem BLDC-Kompressor, einem Spülventil
und einem HPV-Ventil.
Der Kompressor übernimmt die Kontrolle des Verdampfungsdrucks für die mit mittlerer Temperatur
gekühlten Geräte.
Das Spülventil kontrolliert den Druck im Inneren des Sammlers. Das HPV-Ventil kontrolliert den Druck des
Gaskühlers.
Das System arbeitet mit den folgenden Druckwerten:
MT-Kompressorauslassdruck (PGC): 45-105 bar
MT-Kompressoransaugdruck: 25-30 bar
Sammlerdruck: 40-50 bar
Modulationsbereich Kompressor: 25 - 100 U/Sek.

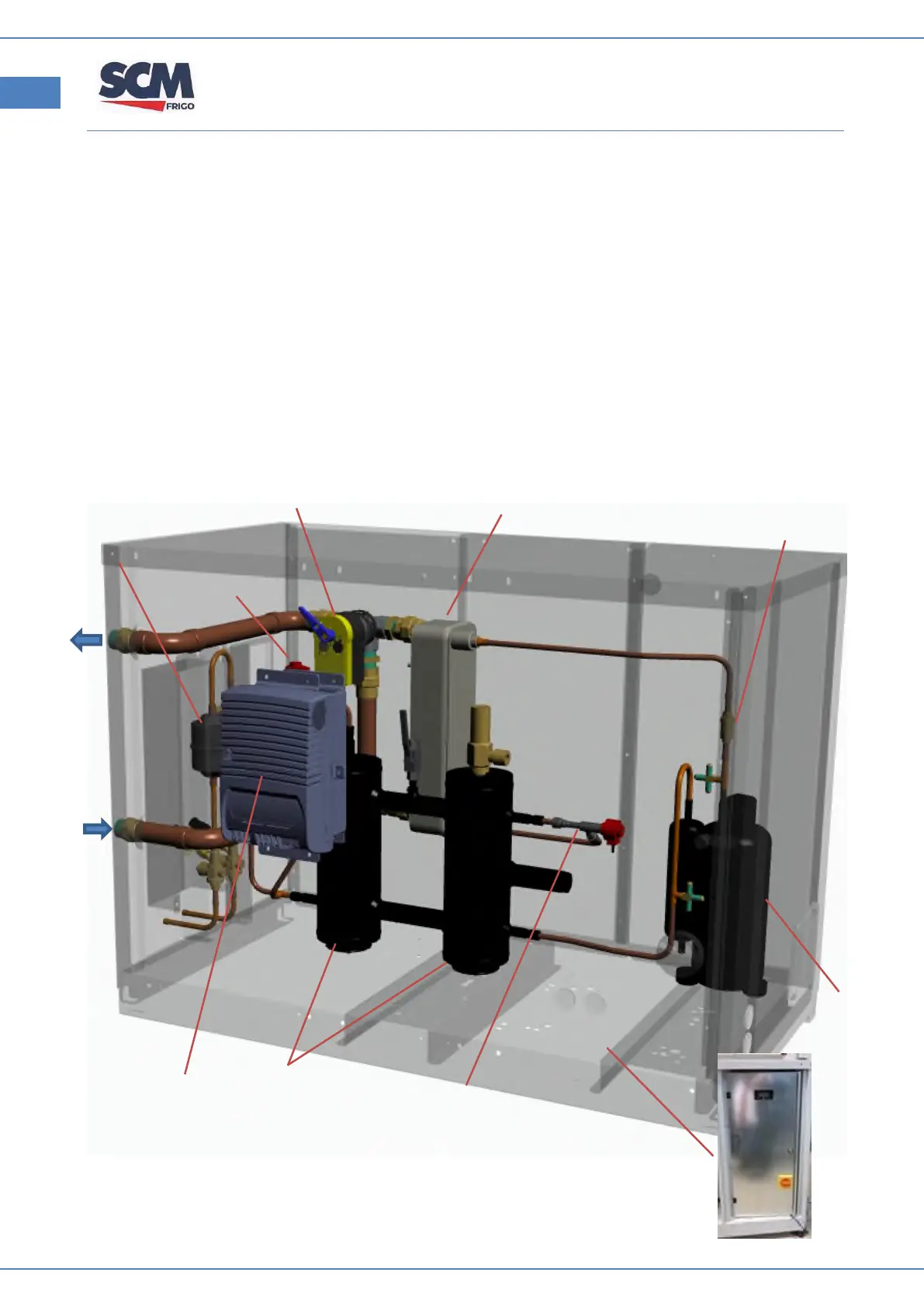

Abbildung 1: UMT/WG T mit 2 x 2,4 l Flüssigkeitssammler
HPV -Ventil
Sammler
NRV
Ventil
PHE-Gaskühler
Trocknerfilt
er
Geschwindigkeits
antrieb
MT-Kompressor
3-Wege-Ventil
Spülventil
MT
Kompressor
Wasseraus
lass
Wasserein
lass
