SCM CUBO2 AQUA - Abmessungszeichnung; Anschluss der Klemmleisten

DE
OEM-HANDBUCH – CUBO
2
AQUA
UMT/WG T MT Rev3.0 – 08/10/2021 Seite 39-DE
39

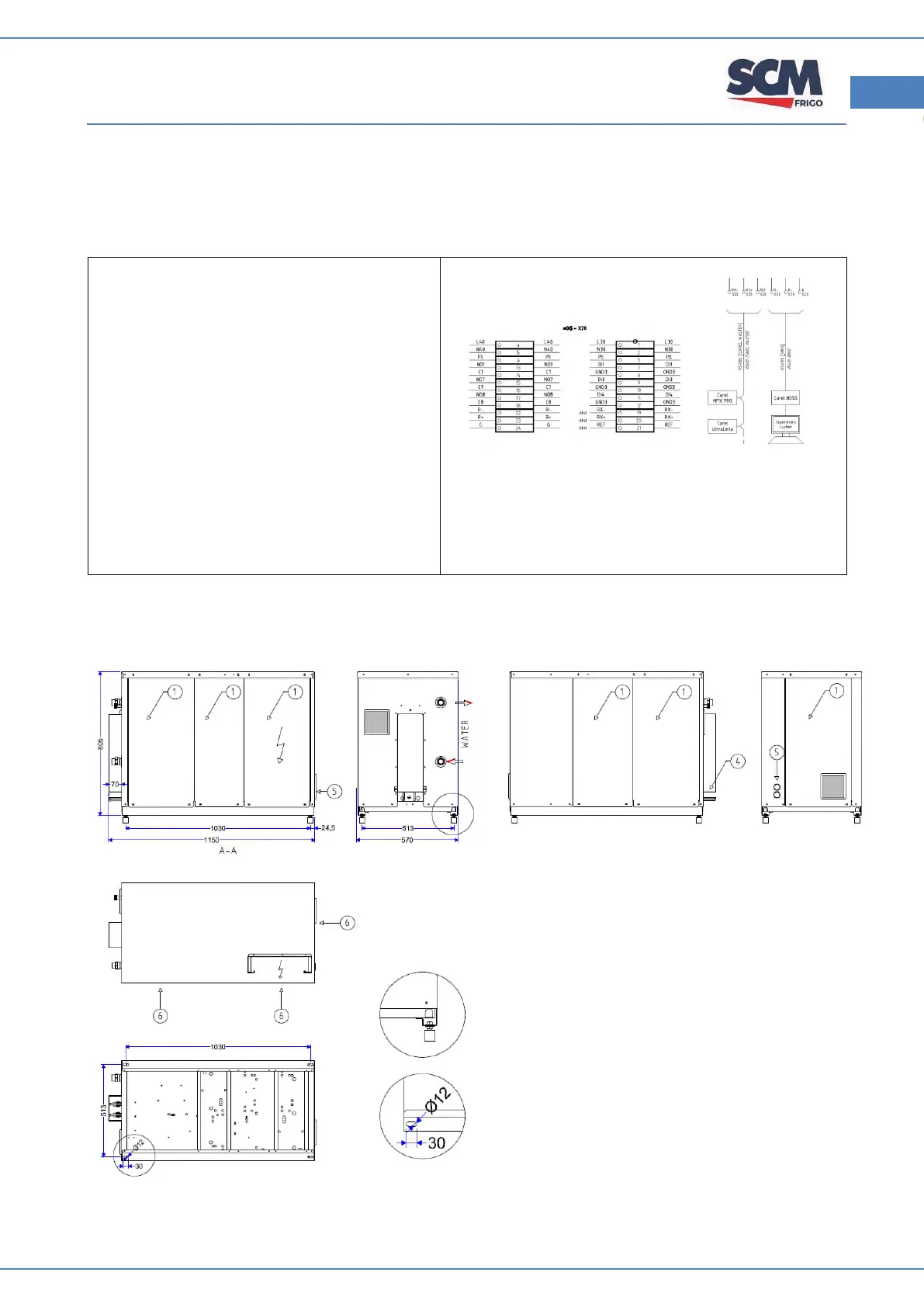

16 Anschluss der Klemmleisten
 BMS serielle Verbindung, Klemmen
verwenden:
R-; R+; G.
 Remote- On/off, Klemmen verwenden:
DI1; GND3 (Brücke entfernen,
ebenfalls vorhanden).
 Remote-Digital-Alarm, Klemmen
verwenden:
NO1; C (geschlossen bei Alarm).
 Remote-Verd. Carel LAN, Klemmen
verwenden:
Rx-; Rx+; REF.
 Adiabatische Rampe
Stromversorgung, Klemmen
verwenden: L30; N30; PE.
17 Abmessungszeichnung
