SCM CUBO2 AQUA - Layout HECU-Steuerung

DE
OEM-HANDBUCH – CUBO
2
AQUA
Seite 38_DE UMT/WG T MT Rev3.0 – 08/10/2021
38

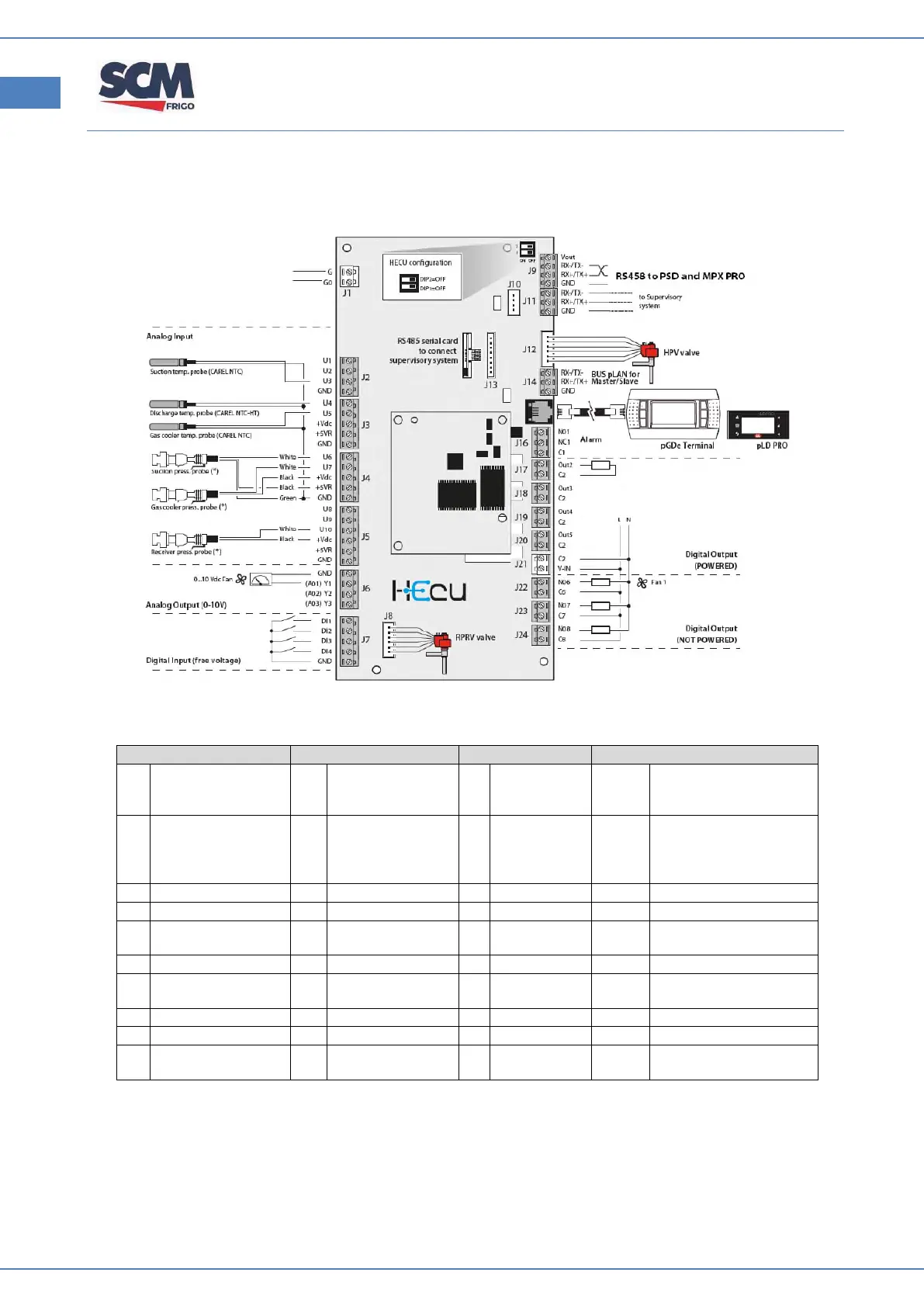

15 Layout HECU-Steuerung
Analoge Eingänge
Digitale Eingänge
Analoge Ausgänge
Digitale Ausgänge
U1
-
DI1
Remote On/Off
Y1
Modulierendes
Ventil (Wasser-
in-GC)
NO1-C1
Schwerer Alarm
U2
Umgebungstemperat
ur
(Wassereinlasstemper
atur)
DI2
Alarm
Hochdruckschalter
Y2
-
NO2-C2
-
U3
Ansaugtemp. MT
DI3
Abruf Verdampfer
Y3
-
NO3-C3
-
U4
Auslasstemp. MT
DI4
Sollwert ändern
NO4-C4
-
U5
Auslasstemp.
Gaskühler
DI5
-
NO5-C5
-
U6
Ansaugdruck MT
NO6-C6
Bypass-Magnetventil MT
U7
Auslassdruckwandler
MT /GC Druck)
NO7-C7
Kompressor bereit
U8
-
NO8-C8
Waschen Schrank
U9
-
U1
0
Sammlerdruck
