7 Inbetriebnahme
Die Einheit wird ohne Kältemittel geliefert.
Der Kompressor und der Sammler sind mit Öl vorgefüllt.
Der Kunde ist dafür verantwortlich, das System mit CO2 zu füllen und mehr Öl einzufüllen (nur falls
unbedingt erforderlich).
Diese Anweisung dient zum Schutz der Einheit (auch bei unsachgemäßer Befüllung kann sie schwer
beschädigt werden).
7.1 Evakuierung und Vorfüllung
EEVMAG0000
 Vor dem Starten des Vakuumverfahrens müssen das Hochdruckventil
(HPV) und die Kompressormagnetventile geöffnet werden.
Zum Öffnen der Ventile ist eine software-basierte Funktion
(VACUUM) in Cubo
2
AQUA Schnittstelle vorhanden (es folgen einige
Details).

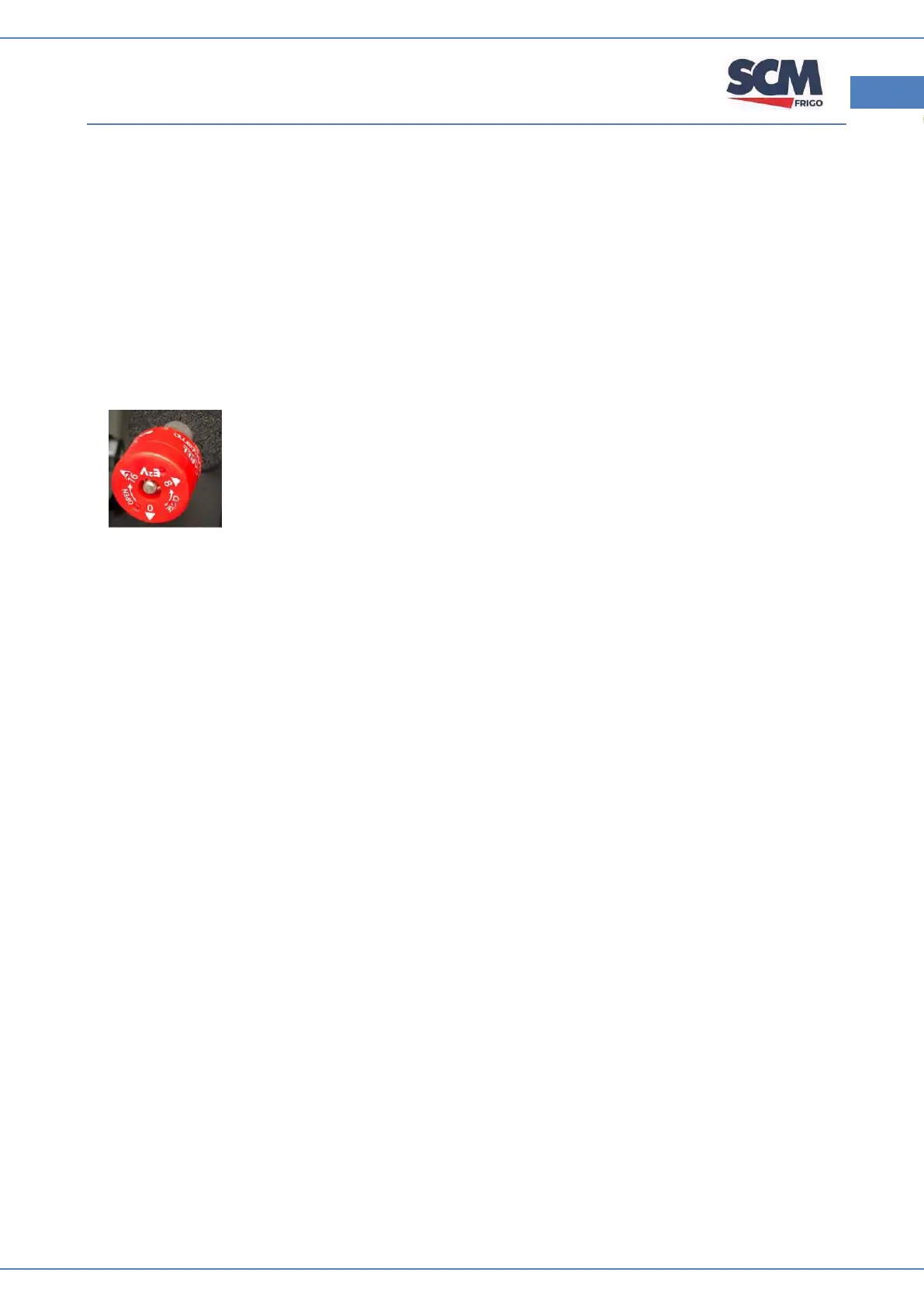

Als Alternative können die Ventile von Hand geöffnet werden. Das HPV-
Ventil kann mit dem mit der Einheit gelieferten Carel-Magnet geöffnet
werden (siehe Foto auf der Seite). Die Richtung der magnetischen Öffnung
und Schließung wird oben angegeben – zum Öffnen in Uhrzeigersinn.
 Das System von den Wartungsanschlüssen (oberem und unterem
Anschluss) des Verflüssigungssatzes evakuieren.
 Das Vakuumverfahren erst anhalten, wenn der “statische Vakuumdruck”
den Wert 0,67mbar erreicht. Während des Vakuumprozesses das Vakuum
mehrmals mit trockenem Stickstoff brechen.
 Vor dem Einfüllen des Kältemittels das Vakuum NUR MIT CO2-DAMPF (alle
Bauteile des Kreislaufs) bis auf einen Druck von 10 bar brechen, um die
Bildung von Trockeneis zu verhindern.
 Den Kompressor in dieser Phase nicht einschalten!
