Die Gesamtmenge des Kältemittels ergibt sich aus der Summe der für die Verdampfer benötigten
Einzelmenge, der zum Befüllen der Flüssigkeitsleitung und unter Berücksichtigung der Menge, die im
Gaskühler und im Flüssigkeitssammler verbleiben wird (siehe nachstehendes Beispiel).
Wir empfehlen, die Menge des Kältemittels, das in das System geladen werden soll, in Excel zu berechnen.
Sie können die Vorlage von SCMFrigo erhalten.
Unabhängig vom Resultat der Berechnung beträgt das empfohlene Minimum CO
2
-Ladung 4 kg.
Bei Schätzungen, die höher als 4 kg sind, muss die eingefüllte Menge CO
2
der geschätzten entsprechen.
Die maximal zulässige CO
2
-Ladung muss garantieren, dass im Falle des Abpumpens bei EEV
vor den Verdampfern, das Kältemittel im Inneren des Sammlers 7,2 kg (für den 8L-Sammler) oder 3,5 kg
(für 2 Sammler von 2,4 l) nicht überschreitet. Dies ist nicht die gesamte Systemfüllung, sondern das
Kältemittel, das sich im Sammler befindet, wenn das System vom Verdampfer-Expansionsventil abpumpt!
Berechnungsdaten:
Sammler 8 l CO
2
-Mindestmenge = 2,4 kg
PHE Gaskühler CO
2
-Menge = 0,21 kg

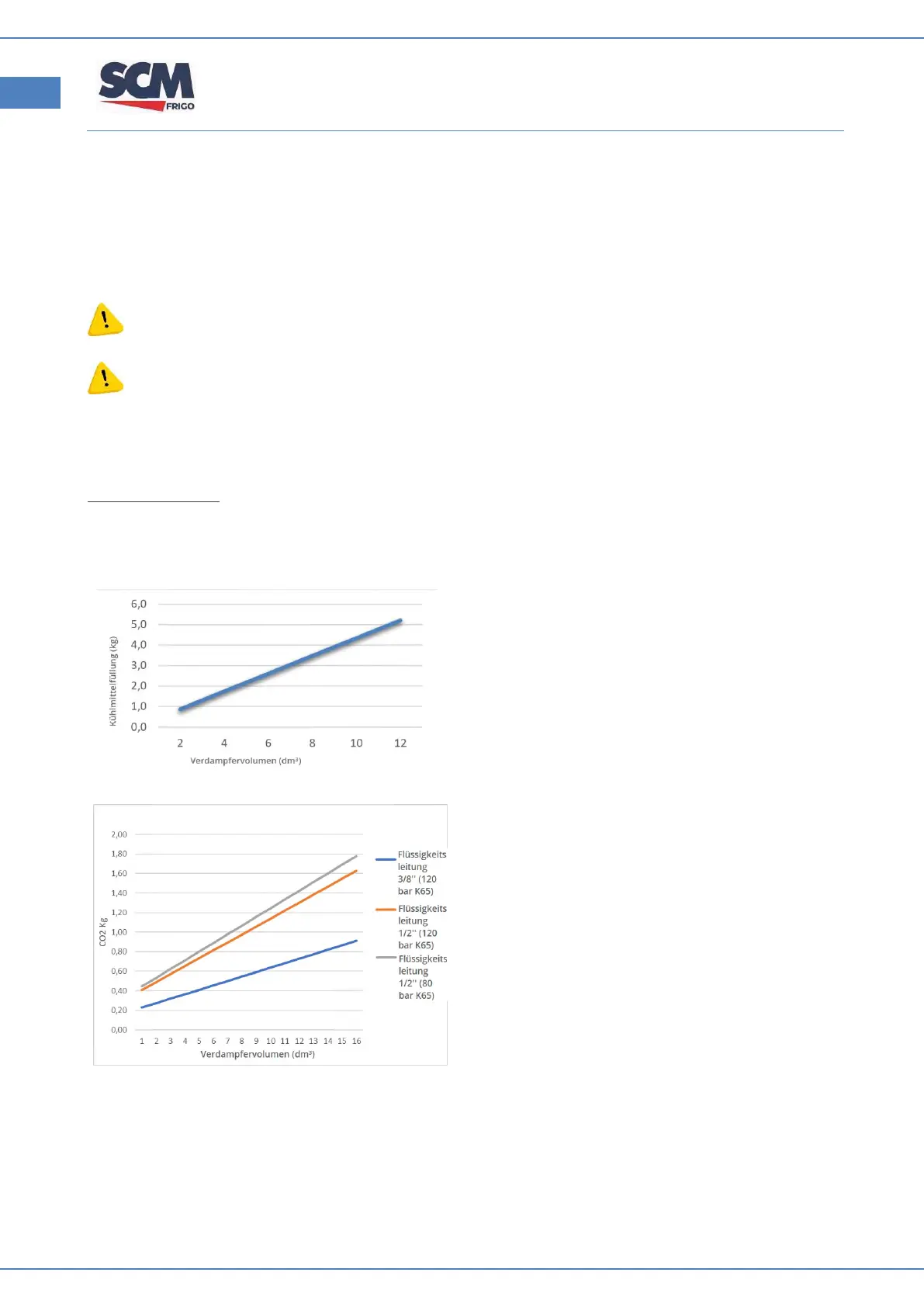

Unter Verwendung des Diagramms können Sie die
Kältemittelfüllung mit Bezug auf das Innenvolumen
des Verdampfers berechnen.
Unter Verwendung des Diagramms können Sie die
Kältemittelfüllung mit Bezug auf Durchmesser und
Länge der Leitung berechnen. Sie können auch auf
die folgende Tabelle verweisen.
