11
Installation Instructions and Owner's Manual
MM
MM
JACKPLATE HARNESS DW0334
ACTUATOR
UP RELAY
ACTUATOR
DOWN RELAY
+12V GNDGND
J22: SS1_GND
J23: SS1_PWR
J9: SS0_POWER
J1: BATT+
J2: BATT–
PROTRIM
SWITCH INPUT
JACKPLATE
SMARTSTICK GAUGE
(OPTIONAL)
JACKPLATE
JACKPLATE HARNESS DW0334
ENGINE
(NOT SUPPLIED BY SEASTAR)
JACKPLATE HARNESS DW0334
ACTUATOR
UP RELAY
ACTUATOR
DOWN RELAY
OEM DIGITAL
TRIM SENDER
JACKPLATE
JACKPLATE HARNESS DW0334
ENGINE
(NOT SUPPLIED BY SEASTAR)
OEM DIGITAL
TRIM SENDER
NMEA2000
GATEWAY
NMEA2000
GATEWAY
IGS
J18: CAN0_GND
NMEA2000
NETWORK
J15: CAN0_H
J17: J16: CAN0_L
CAN0_POWER
2 WIRES
2 WIRES
+12V
NOTE: TRIM SIGNAL
DETECTED VIA NMEA 2000
NETWORK ONLY
NOTE: IF NO GAUGE, CONNECT SMARTSTICK
GROUND SS0_GND TO J8
J19: DIGITAL_IO2
BUZZER
(OPTIONAL)
J7: JPSW_DN
J6: JPSW_UP
J5: PROTAP_SW
(PINK)
(BLUE)
(YELLOW)
(GREEN)
J25: JP1_DN (GREEN)
J24: JP1_UP
(BLUE)
J11: JP0_DN (GREEN)
J10: JP0_UP (BLUE)
IGNITION SWITCH
+12V
NOTE: FOR TRIM SENDER SIGNAL CONNECT
TO NEMA 2000 NETWORK
Referring to figure 4-1 on page 12 match the wiring
in the schematic to the pin on the controller.

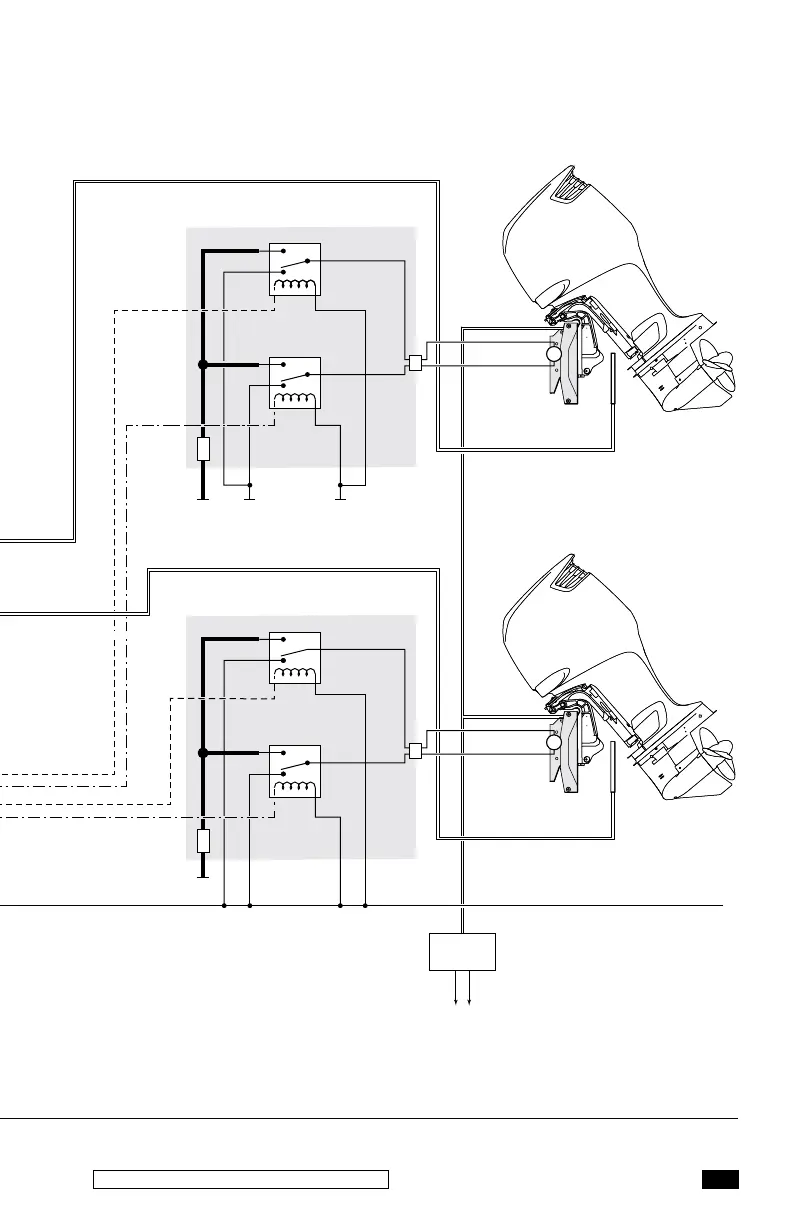

Figure 3-3. Twin Jackplate and Gauge.
