Collegamento del cavo
del display
ATTENZIONE!
Malfunzionamento a seguito di errori di
montaggio
Se si montano i cavi in modo che siano sotto
tensione, ad es. se sono molto curvati o se le
spine sono piegate, possono verificarsi visualiz-
zazioni errate e guasti al display.
– Posare tutti i cavi in modo che non siano
molto curvi e che le spine non vengano
piegate.
– Predisporre un dispositivo di scarico della
trazione, posando tutti i cavi nei rispettivi
supporti.
1. Sollevare la bilancia in modo da rendere accessibile
il lato inferiore della piattaforma di pesatura.
INDICAZIONE:
per eseguire le seguenti operazioni dimontaggio
è possibile appoggiare la bilancia sul corrimano.

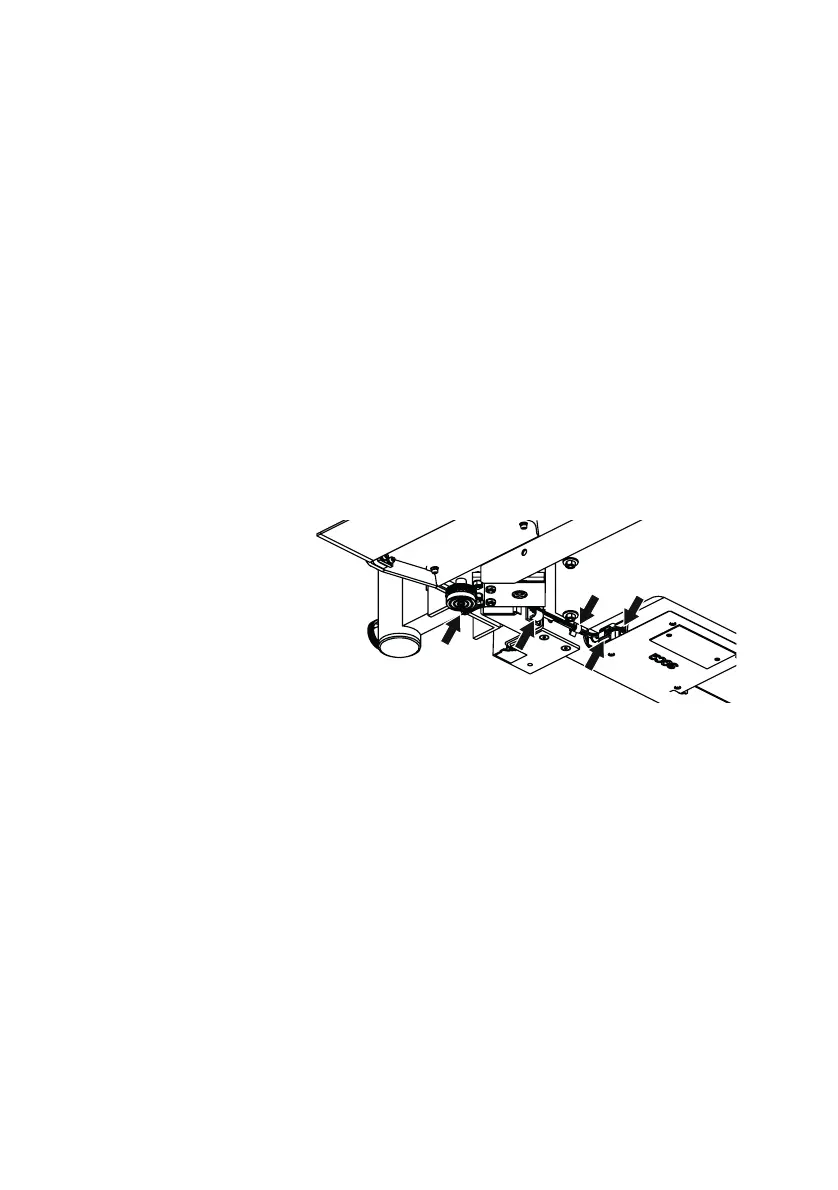

2. Far passare il cavo del display sotto la piattaforma
di pesatura, come illustrato in figura.
3. Collegare il cavo del display alla scatola
dell'elettronica.
4. Spingere la clip fissata di fabbrica al cavo del di-
splay nel foro sul telaio della bilancia fino ad avver-
tirne lo scatto.
5. Spingere il cavo del display nelle clip situate sul
telaio della bilancia fino ad avvertirne lo scatto.
6. Riabbassare la bilancia.
