Seca 7031321007 - Page 54

6
5
8
14
9
2
3
13
15
16
12
1
4 7
POS-NR.
NR
BENENNUNG
BENENNUNG_ENGL
Standard/MENG
E
34-02-00-
048/MENGE
1 34-02-01-226
Profil für Gehäuse-Unterteil
1 1
2 34-02-01-216
Bediengehäuse links
1 1
3 34-02-04-427
Folientastatur D10 send, 2in1
Membrane keyboard
1 1
4 34-02-01-217
Bediengehäuse rechts
1 1
5 34-02-01-219
Abdeckung Bediengehäuse rechts
1 1
6 34-02-01-021
Anzeigegeh.& Sichtfenster bedruckt
Displ. cover,viewing glass, print
-
1
7 34-02-01-220
Seitenkappe
2
2
8 50-00-96-520
Senkschraube mit Kreuzschlitz M6 x 20 DIN 965 PA 6,6 schwarz
Counter sunk screw with cross recess M6 x 20
4 4
9 34-02-01-214
Platinenträger
1 1
12 08-06-18-163
NEC_G2_Kompakt (Baugruppe)
-
1
13 08-06-18-172
NEC_G2_Funkmodul (Baugruppe)
SMF NEC_G2_Radiomodul (Assem.)
1
1
14
08-06-14-239
Batteriefach
Battery case
1 1
15 66-30-60-010
Batteriehalter Typ 363B für 6 Batterien AA
Battery holder type 363 B for 6 batteries AA
1 1
16 08-06-16-107
Kabelbaum Batterie mit Druckknopfanschluss
Cable harness battery with press button connection
1 1
20 66-30-02-073
Distanzhalter l=6, D=3,2 Ettinger 06.88.306
Distance holder l=6, D=3,2 Ettinger 06.88.306
2 2
23 50-07-98-503
Linsenschraube Kreuzschlitz M 3 x 4 DIN 7985
Lens screw cross recess M 3 x 4 DIN 7985
2 2
8
7
6 5
4
3
2
1
F
E
D
C
B
A
4
56
7
8
A
B
C
D
E
F
Index / REVISION:
1:1
Fechner

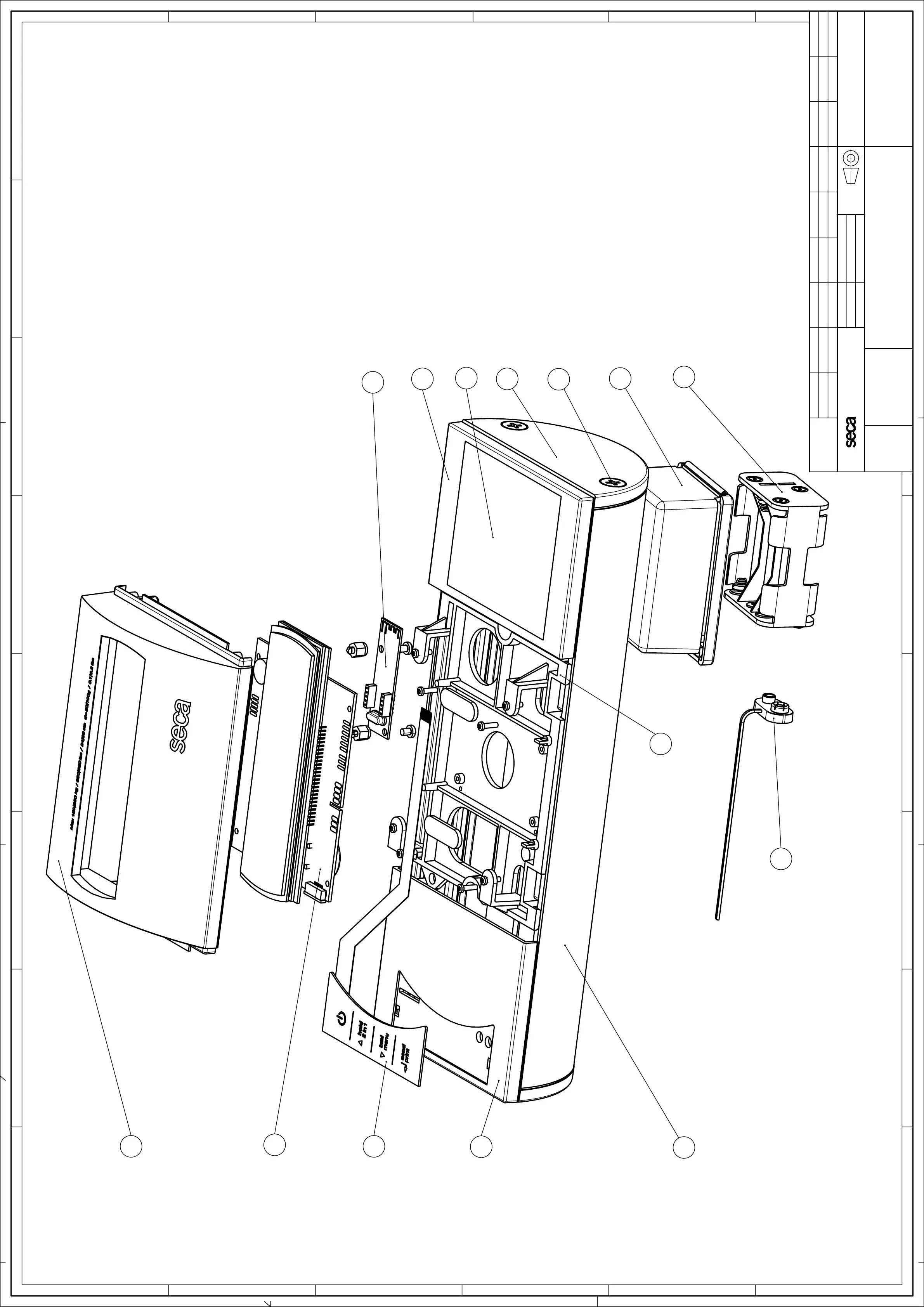

Ersatzteile 703 D10 Anzeige
Spare parts 703 D10 display
Werkstoff / MATERIAL :
HAMBURG
Geprüft / APPROVED Ver. _
Datum/Name:
PROJECTION
R:\ARCHIV_DBWORKS\Firma\30-\30-34-\30-34-00-805
Änd.Mitteil. / CHANGE:
ALL RIGHTS CONCERNING THIS DOCUMENT AND ITS CONTENTS RESERVED. Alle Rechte an und aus diesen Unterlagen verbleiben
seca gmbh. & co. kg.
30-34-00-805
Nr. / NO. :
18.08.2010
Benennung / TITLE :
Blatt/SHEET 1/1
Montag, 13. September 2010 13:53:21
Erstellt / DRAWN
Maßstab / SCALE :
