29
GENESIS 282-352

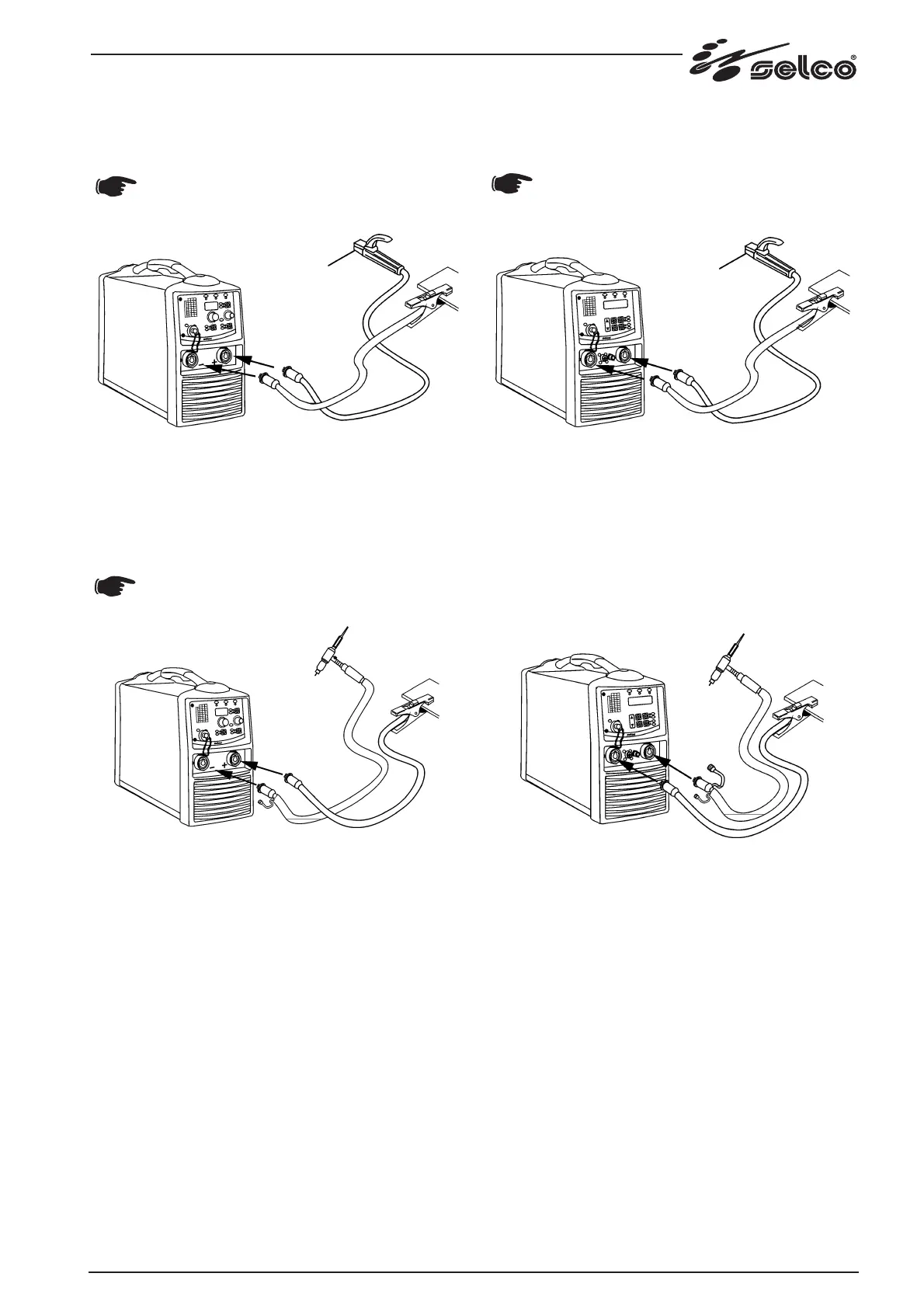

Anschluß für MMA-Schweißen (Abb. 4)
Der Anschluss in der Abbildung ergibt eine
Schweißung mit Umpolung. Um eine Schweißung
mit Direktpolung zu erhalten, muss der Anschluss
umgekehrt werden.
Abb.4
Anschluß für WIG-Schweißen (Abb. 5)
- Den Verbinder des Brennergasschlauchs getrennt an die
Gaszufuhr anschließen.
Den Schutzgasstrom reguliert man durch Einwirken
auf einen Hahn, der sich im allgemeinen auf der
Schweissbrenner befindet .
Abb.5
GENESIS 282-352 TLE
Anschluß für MMA-Schweißen (Abb. 6)
Der Anschluss in der Abbildung ergibt eine
Schweißung mit Umpolung. Um eine Schweißung
mit Direktpolung zu erhalten, muss der Anschluss
umgekehrt werden.
Abb.6
Anschluß für WIG-Schweißen (Abb. 7)
- Den Verbinder des Brennergasschlauchs an den Gasanschluss
am Generator anschließen.
- Den Verbinder der Brennertaste an den jeweiligen 4-poligen
Verbinder anschließen.
- Den Verbinder des Gasschlauchs vom Gasverteilernetz am
Gasanschluss 3 an der Hinterplatte der Schweißmaschine
anschließen.
Abb.7
