4.0 BESKRIVNING AV SVETSAGGREGATET
Tack vare generatorer med växelriktare med konstant ström kan
svetsning av följande typer utföras på ett förstklassigt sätt:
- MMA-svetsning (se 9.1)
- TIG-svetsning (med reducering av kortslutningsströmmen, se 9.2)
I svetsaggregaten med växelriktare påverkas inte utgångsström-
men av variationer i matarspänningen eller bågens längd utan är
helt jämn, vilket resulterar i bästa svetsningskvalitet.
Generatorn är försedd med:
- en positiv utgång (+) och en negativ (-)
- en främre kontrollpanel
- en bakre kontrollpanel
Modellerna Genesis 282-352 TLE har dessutom:
- ett uttag för anslutning av ledningarna till brännarknappen
- ett uttag för gasledningen till brännaren

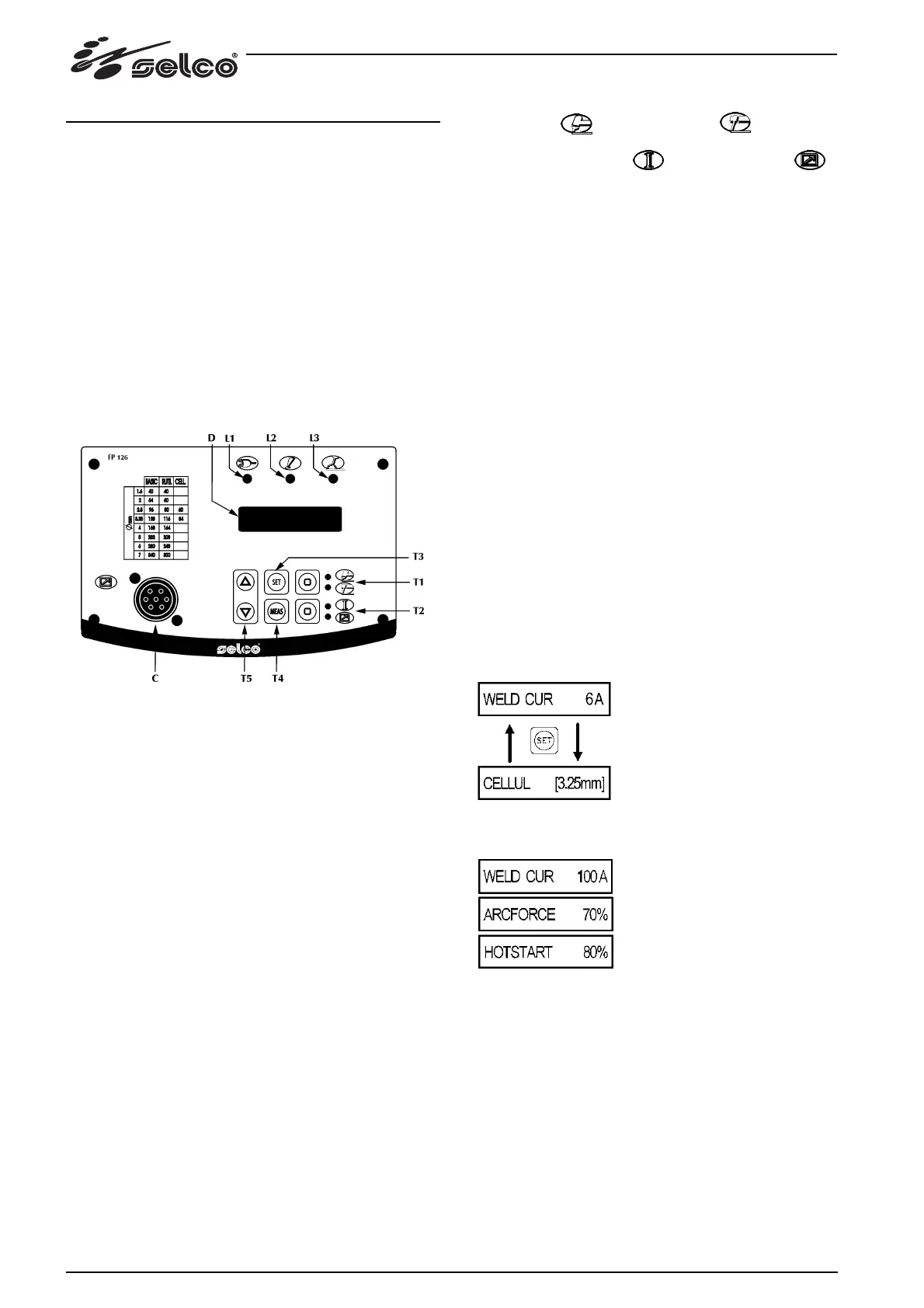

4.1 Främre kontrollpanel FP126 (Fig. 1) på
Genesis 282-352 TLE
Fig.1
* L1: Grön kontrollampa för nätspänning.
Tänds när strömbrytaren "I1" på den bakre panelen (Fig. 3)
sätts i position "I". Anger att aggregatet är påslaget och under
spänning.
* L2: Gul kontrollampa för skyddsanordningarna.
Anger att överhettningsskyddet eller det elektroniska över-
och underspänningsskyddet har slagit till (detta inträffar när
nätspänningen över- eller underskrider gränserna i kapitel 6.1
och därmed riskerar att skada elektroniska komponenter inuti
svetsaggregatet).
När "L2" är tänd är generatorn inkopplad på nätet men pro-
ducerar ingen uteffekt och på "D" visas en larmbeteckning.
"L2" lyser till dess att den invändiga temperaturen och spän-
ningen har återgått till det normala. Låt generatorn vara pås-
lagen så att fläkten går och avbrottstiden minskas.
Tryck på en av knapparna för att återställa larmet. Om larmet
inte har upphört visas det på displayen igen efter återställningen.
* L3: Kontrollampa för uteffekt.
Anger att driftsspänning föreligger. Vid MMA-svetsning är lam-
pan alltid tänd, vid TIG-svetsning följer den svetsningscykeln.
* C: Kontaktdon.
Det uttag som används för all fjärrkontroll av MMA- och TIG-
svetsning.
Kontaktdonet kopplas in från tangentbordet. Om det är
inkopplat utan att någon svetsanordning är ansluten bibehålls
strömmen på 6A.
* D: Alfanumerisk display med flytande kristaller.
Visar inställda svetsningsparametrar.
* T1: Knapp för val av svetsningsmetod.
TIG-svetsning eller MMA-svetsning .
* T2: Knapp för val av metod att styra svetsströmmen.
Styrning från tangentbordet eller med fjärrkontroll .
* T3: Knapp för att välja och modifiera svetsningsparame-
trarna.
Vid MMA-svetsning används denna knapp för att växla mellan
två olika sätt att ställa in parametrarna (automatiskt, beroende
på typ av elektrod och dess diameter, eller manuellt).
* T4: Mätningsknapp.
För visning av mätningar av svetsströmmen och arbetsspän-
ningen.
* T5: UP/DOWN-tangenter.
Används för att öka eller minska värdena på displayen. Vid
MMA-svetsning kan du öka eller minska diameter på vald
elektrod samt välja typ av förinställd elektrod.
* Start av maskinen.
När maskinen sätts igång visar displayen information om
modell och installerad programvaruversion.
Efter några sekunder är maskinen redo att tas i bruk med
samma inställningar som vid den senaste avstängningen.
När som helst kan du:
- trycka på knappen T1 för att aktivera önskad svetsningsme-
tod.
- trycka på knappen T2 för att ställa in svetsströmmen från
tangentbordet eller med fjärrkontroll.
* Inställning av parametrar för MMA-svetsning.
Inställningarna för MMA-svetsning kan göras på två olika sätt:
1) Inställning av elektrodens typ och diameter med automa-
tisk beräkning av svetsningsparametrarna.
2) Manuell inställning av svetsström, Hot-start och Arc-force.
Håll knappen "SET" intryckt i cirka 4 sekunder för att växla
mellan inställningsmetoderna.
* Manuell inställning.
Tryck på knappen SET för att välja svetsningsparametrarna i
tur och ordning.
Tryck på tangenterna T5 för att öka eller minska vald parameter.
* Automatisk inställning.
Tryck på knappen SET för att övergå från val av diametrar till
val av elektrodtyp.
Trycka på tangenterna T5 för att visa önskat alternativ i det
valda fältet, vilket visas inom hakparenteser.
