4.0 PRESENTAZIONE DELLA SALDATRICE
Questi generatori ad inverter a corrente costante sono in grado
di eseguire in modo eccellente i procedimenti di saldatura:
- MMA (vedi 9.1);
- TIG (con riduzione della corrente in corto circuito, vedi 9.2)
Nelle saldatrici ad inverter la corrente di uscita è insensibile alle
variazioni della tensione di alimentazione e della lunghezza del-
l'arco ed è perfettamente livellata fornendo la migliore qualità
nella saldatura.
Sul generatore sono previsti:
- una presa positivo (+) e una presa negativo (-),
- un pannello frontale,
- un pannello comandi posteriore.
I modelli Genesis 282-352 TLE presentano in più :
- una presa per il collegamento dei fili del pulsante torcia
- una presa per l’attacco gas della torcia

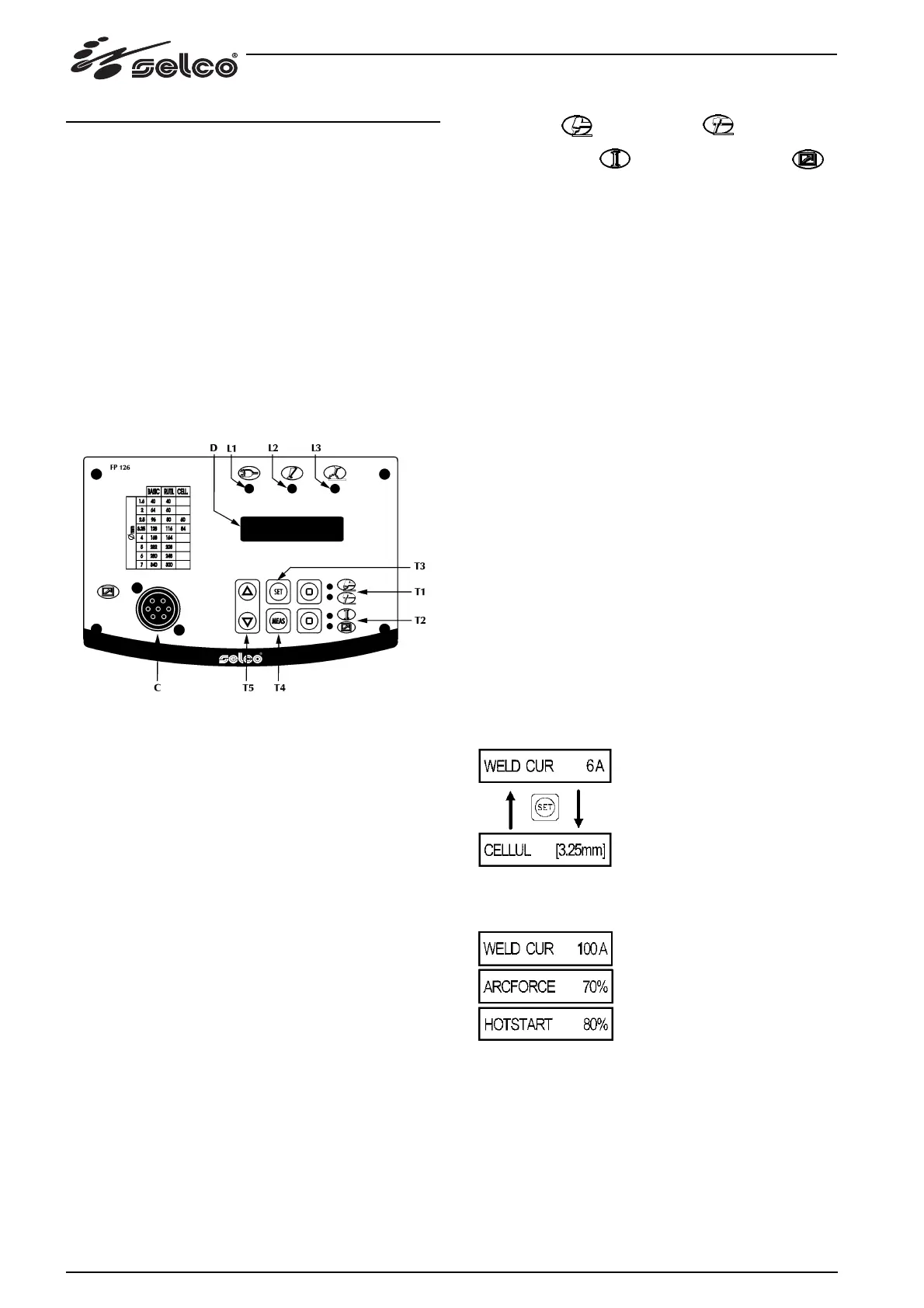

4.1 Pannello comandi frontale FP126 (Fig. 1)
per Genesis 282-352 TLE
Fig.1
* L1 : Spia presenza tensione led verde.
Si illumina con l'interruttore di accensione sul pannello
posteriore (Fig. 3) "I1" in posizione "I". E' indice di impianto
acceso e in tensione.
* L2: Spia dispositivo di protezione led giallo.
Indica l'avvenuto intervento del dispositivo di protezione
termica o del dispositivo elettronico di protezione da sotto-
tensione e sovratensione (interviene quando la tensione di
rete è fuori dai limiti definiti al capitolo 6.1 e può diventare
pericolosa per i componenti elettronici interni).
Con "L2" acceso il generatore rimane collegato alla rete ma
non fornisce potenza in uscita e su "D" appare una sigla di
allarme. "L2" rimane acceso fino a quando le temperature
interne o la tensione non sono rientrate nella normalità (in tal
caso è necessario lasciare acceso il generatore per sfruttare il
ventilatore in funzione e diminuire il tempo di inattività).
Per resettare l’allarme premere uno qualsiasi dei tasti. In caso
l’allarme non sia rientrato il display dopo il reset iniziale ripre-
senterà l’errore.
* L3: Spia potenza in uscita.
Indica la presenza di tensione in uscita; è sempre acceso in
saldatura MMA, mentre in TIG segue il ciclo di saldatura.
* C: Connettore.
E’ la presa utilizzata da tutti i comandi a distanza per la sal-
datura MMA e TIG.
Esso viene attivato tramite selezione sulla tastiera; nel caso sia atti-
vato e nessun dispositivo sia inserito, la corrente si manterrà 6A.
* D: Display alfanumerico a cristalli liquidi.
Visualizza i parametri di saldatura impostati.
* T1: Tasto selezione tipo di saldatura.
Saldatura TIG e saldatura MMA .
* T2: Tasto selezione controllo della corrente di saldatura.
Controllo da tastiera o da comando a distanza .
* T3: Tasto selezione e modifica dei parametri di saldatura.
Nel procedimento MMA consente di commutare tra due
diverse modalità di impostazione parametri (automatica, con
la selezione del tipo di elettrodo e relativo diametro; o
manuale).
* T4: Tasto misure.
Permette di visualizzare la misura della corrente e della ten-
sione di saldatura.
* T5: Tasti UP/DOWN.
Tasti per l'incremento ed il decremento dei dati visualizzati sul
display. Nella saldatura di tipo MMA permettono l'incremen-
to o il decremento del diametro dell'elettrodo selezionato,
nonchè la selezione del tipo di elettrodo preimpostato.
* Accensione della macchina.
All’ accensione della macchina, il display visualizza informa-
zioni relative al modello ed alla versione software installata.
Trascorsi alcuni secondi la macchina è operativa nelle stesse
condizioni in cui si trovava al momento dell’ultimo spegni-
mento.
In qualsiasi momento è possibile:
- premere il tasto T1 per attivare il procedimento di salda-
tura desiderato.
- premere il tasto T2 per impostare la corrente di saldatura
tramite tastiera oppure comando a distanza.
* Impostazione dei parametri per la saldatura MMA.
É possibile effettuare l’impostazione della saldatura MMA in
due modi distinti:
1) impostazione del tipo e diametro di elettrodo con calcolo
automatico dei parametri di saldatura.
2) Impostazione manuale della corrente di saldatura, HOT-
START, ed ARC-FORCE.
Per passare da una modalità di inserimento all’altra mantene-
re premuto il tasto “SET” per circa 4 secondi.
* Impostazione manuale.
Premere il tasto SET per selezionare, in successione, i para-
metri di saldatura.
Premere i tasti T5 per incrementare o decrementare il para-
metro selezionato.
* Impostazione automatica.
Premere il tasto SET per passare dalla selezione dei diametri
alla selezione del tipo di elettrodo.
Premere i tasti T5 per visualizzare la voce desiderata all’inter-
no del campo prescelto, individuato dalle parentesi quadre.
