GENESIS 282-352

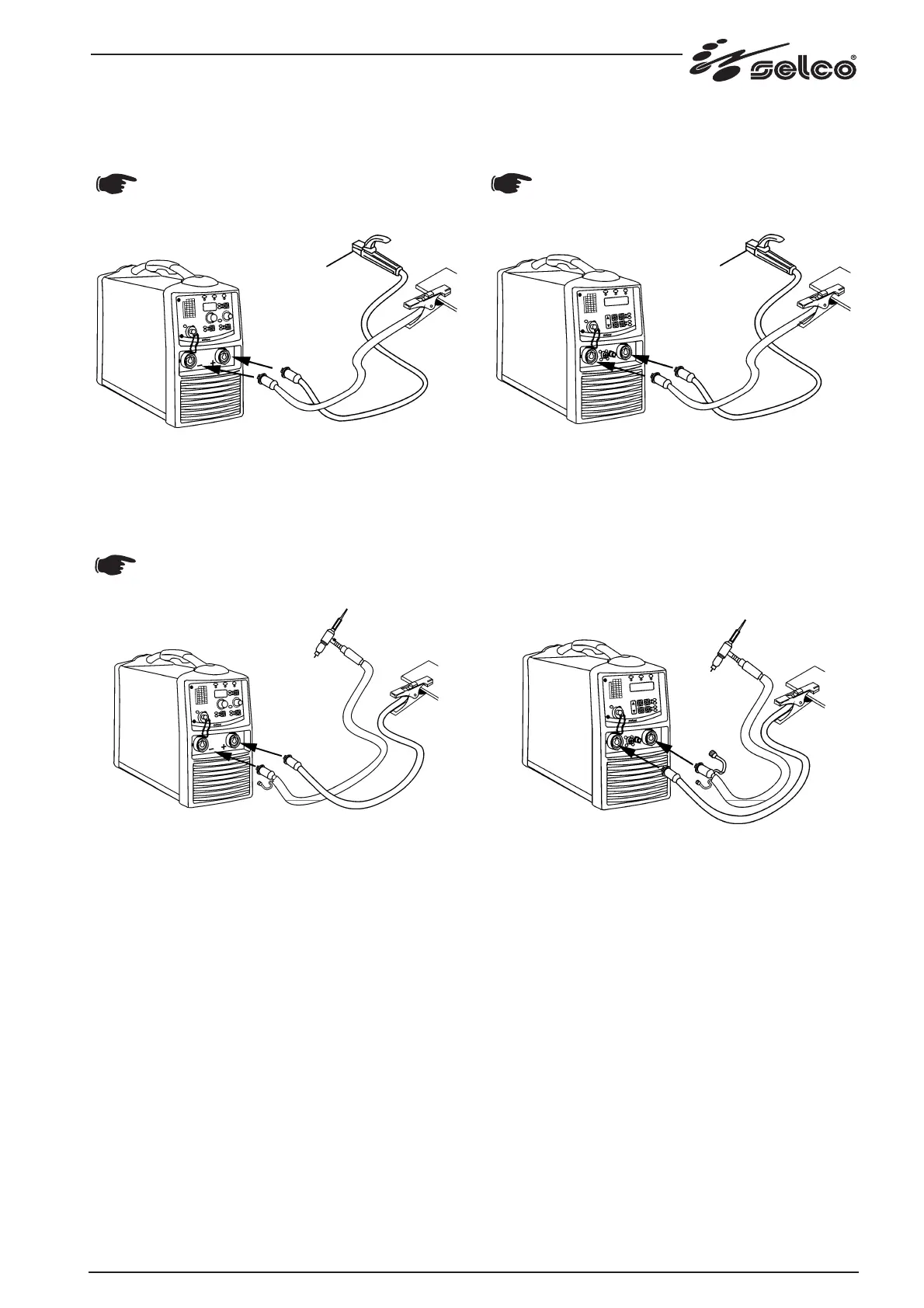

Conexión para la soldadura MMA (Fig. 4)
La conexión que muestra la figura da como resulta-
do una soldadura con polaridad invertida. Para
obtener una soldadura con polaridad directa,
invierta la conexión.
Fig.4
Conexión para la soldadura TIG (Fig. 5)
- Conecte por separado el conector del tubo de gas de la antor-
cha a la distribución del gas.
La regulaciòn del flujo del gas de protecciòn se
actua procediendo sobre una llave generalmente
puesta sobre la antorcha.
Fig.5
GENESIS 282-352 TLE
Conexión para la soldadura MMA (Fig. 6)
La conexión que muestra la figura da como resulta-
do una soldadura con polaridad invertida. Para
obtener una soldadura con polaridad directa,
invierta la conexión.
Fig.6
Conexión para la soldadura TIG (Fig. 7)
- Conecte el conector del tubo de gas de la antorcha a la unión
de gas del generador.
- Conecte el conector del botón de la antorcha al conector de
4 contactos correspondiente.
- Conecte el conector del tubo de gas que llega de la distribución
de gas a la unión de gas 3 del panel trasero de la soldadora.
Fig.7
