GENESIS 282-352

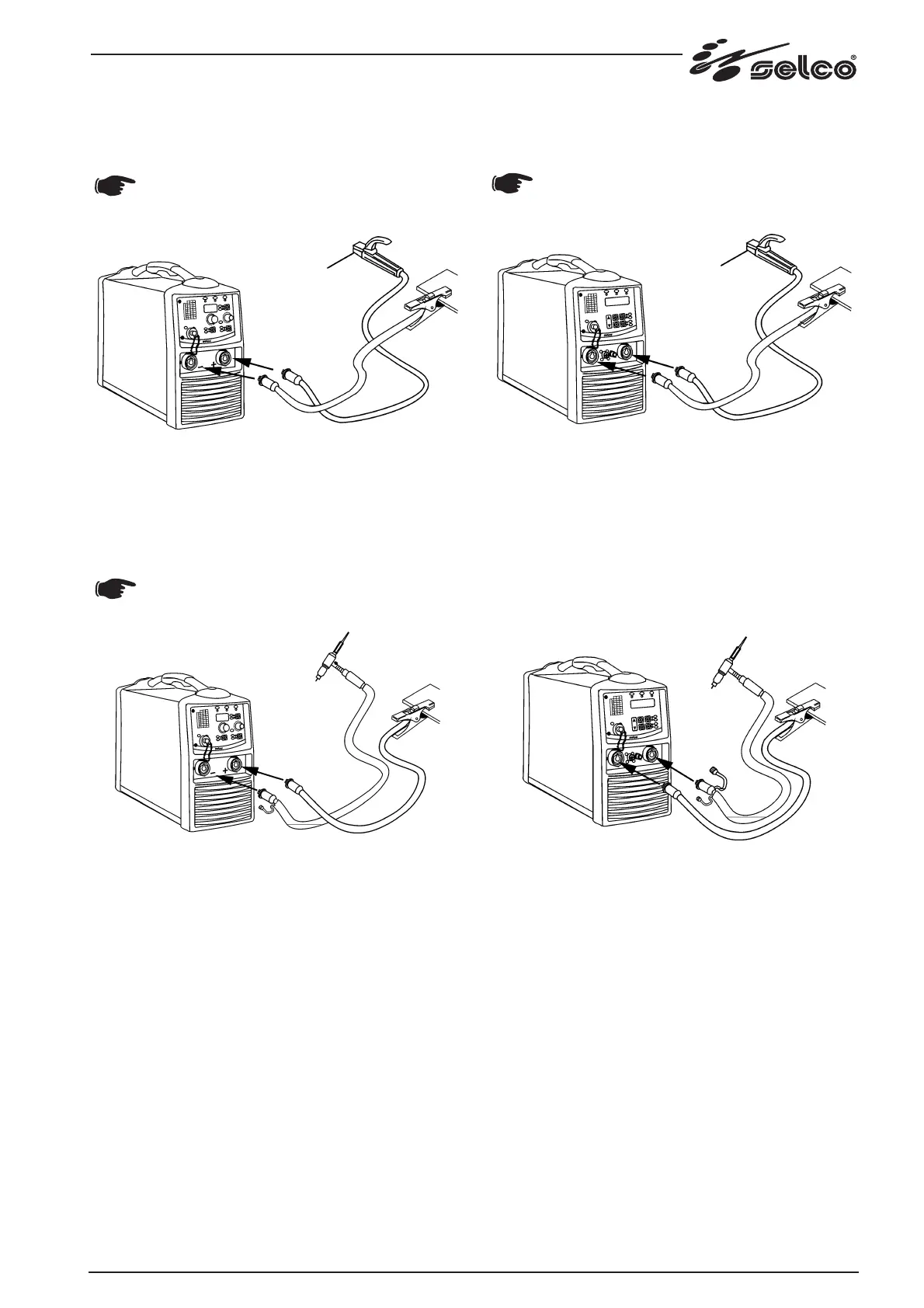

Ligação para a soldadura MMA (Fig. 4)
A ligação ilustrada na figura dá como resultado
uma soldadura com polaridade inversa. Para obter
una soldadura com polaridade directa, inverta a
ligação.
Fig.4
Ligação para a soldadura TIG (Fig. 5)
- Ligue separadamente o conector do tubo de gás da torcha à
distribuição do próprio gás.
A regulação do fluxo de gás de protecção é feita
através de uma rosca, normalmente localizada no
próprio tocha.
Fig.5
GENESIS 282-352 TLE
Ligação para a soldadura MMA (Fig. 6)
A ligação ilustrada na figura dá como resultado
uma soldadura com polaridade inversa. Para obter
una soldadura com polaridade directa, inverta a
ligação.
Fig.6
Ligação para a soldadura TIG (Fig. 7)
- Ligar o conector do tubo do gás da tocha ao conector gás no
gerador.
- Ligar o conector do botão da tocha ao conector 4 pólos cor-
respondente.
- Ligar o conector do tubo gás proveniente da distribuição gás
à conexão gás 3 do painel posterior da máquina de saldar.
Fig.7
