16
Matrixabbil-
dungsnummer
Beschreibung Hinweise zur Abbildung
A1
Zufuhr von unten
Niemals mit betätigtem Auslöser laden.
A2
Laden von oben
Laden Sie das Werkzeug niemals,
während der Kontaktauslöser
(Sicherheitselement) oder der Auslöser
gedrückt sind.
B1
Freigabe an der
Werkzeugrückseite
Verriegelung herunterdrücken,
Magazinführung aufschieben
B2
Freigabe am Magazin
Verriegelung herunterdrücken,
Magazinführung aufschieben
B3
Freigabe ziehen. Zum
Freigeben klopfen
Ziehen Sie den Zuführschuh wieder in
die „verriegelte“ Position zurück.
C1
Einstellbar
Der Deflektor kann gedreht werden, um
die Richtung der Abluft zu ändern.
C2
Hinten, einstellbar
Der Deflektor kann gedreht werden, um
die Richtung der Abluft zu ändern.
Matrixabbil-
dungsnummer
Beschreibung Hinweise zur Abbildung
D1
Einfach
①
Drücken Sie den Kontaktauslö-
ser (Sicherheitselement) gegen die
Arbeitsfläche.
②
Betätigen Sie den Auslöser und das
Befestigungsmittel wird eingetrieben.
D2
Unten
①
Auslöser betätigen.
②
Kontaktauslöser gegen die Arbeits-
fläche drücken und Befestigungsmittel
eintreiben.
Jedes Mal, wenn Sie den Kontak-
tauslöser (Sicherheitselement) gegen
die Arbeitsfläche drücken, wird ein
Befestigungsmittel eingetrieben.
E1
Optionale
Automatikauslösung
Diese Werkzeuge sind mit einer Ein-
stellmöglichkeiten für die Eintreibgesch-
windigkeit ausgestattet. Zum Einstellen
der Geschwindigkeit drehen Sie die
Schraube maximal drei Mal gegen den
Uhrzeigersinn, um die Eintreibgesch-
windigkeiten zu erhöhen. Drehen Sie
die Schraube maximal drei Mal im
Uhrzeigersinn, um die Eintreibgesch-
windigkeit zu reduzieren. Um einzelne
Befestigungsmittel einzutreiben, betäti-
gen Sie den Auslöser nur teilweise. Für
den Automatikbetrieb drücken Sie den
Auslöser komplett ein.
E2
Optionale
Automatikauslösung
Dieses Werkzeuge ist mit einer
Einstellmöglichkeiten für die Eintreib-
geschwindigkeit ausgestattet. Zum
Einstellen der Geschwindigkeit drehen
Sie die Schraube maximal drei Mal
gegen den Uhrzeigersinn (Q), um die
Eintreibgeschwindigkeiten zu erhöhen.
Drehen Sie die Schraube maximal
drei Mal im Uhrzeigersinn (P), um die
Eintreibgeschwindigkeit zu reduzieren.
F1
Klappe
E-Z Clear-Arretierung lösen und Klappe
öffnen.

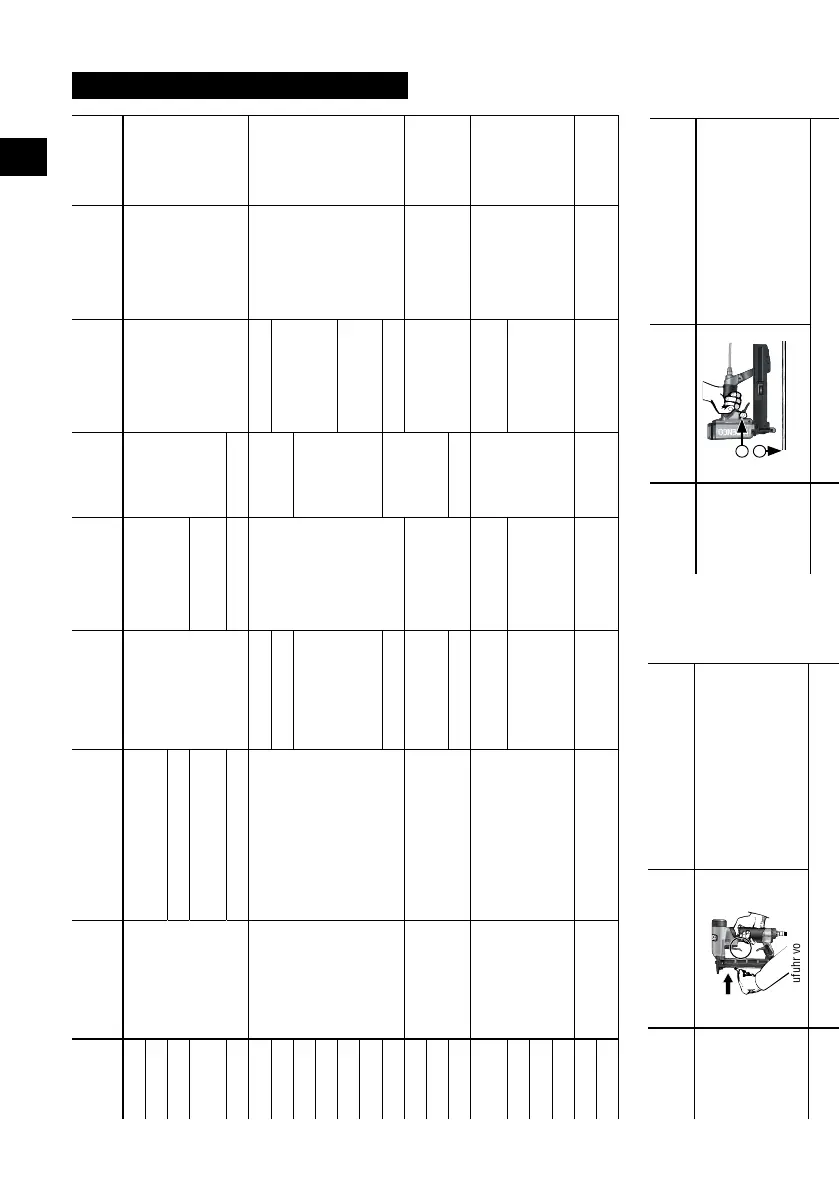

GEBRAUCH DES WERKZEUGS
Werkzeug Laden Entladen Abluft Auslösertyp
Optionale
Automatikaus-
lösung
Einstellung der
Eintreibtiefe
Staubeseitigung
Sicherheitsele-
ment
SFT10XP
Zufuhr von unten (A1)
Freigabe an der Werkzeugrück-
seite (B1)
Hinten
Einfach (D1)
(E1)
Nicht vorhanden Über das Magazin
Nicht vorhan-
den
SFT10XP-LN
SFT10XP-DL Freigabe am Magazin (B2)
SFW09
Freigabe an der Werkzeugrück-
seite (B1)
Dual
SFW05 Freigabe am Magazin (B2) Einfach (D1) n.z.
SKSXP
Zuführung von oben
(A2)
Freigabe ziehen. Zum Freigeben
klopfen (B3)
Beweglich
Abzug unten (I)
n.z.
Nicht vorhanden
Klappe (F1) Ja
SNS41XP Einstellbar (C1)
Am SicherungsfußNS20XP
Front (E2)
NS20BXP
PS15XP
Am Auslöseschacht
PS20XP
SQS55XP Einstellbar (C1)
(E1)
Am Sicherungsfuß
SLS25XP
Zuführung von oben
(A2)
Freigabe ziehen. Zum Freigeben
klopfen (B3)
Beweglich
Sequentiell (D1) An Kopplung Klappe (F1) JaSLS20XP
SMS92 Einstellbar (C1) n.z.
SLS18Mg
Zufuhr von unten (A1)
Freigabe an der Werkzeugrück-
seite (B1)
Hinten, einstellbar
(C2)
Wählbar
n.z.
Am Auslöseschacht
Über das Magazin Ja
S150LS
Einstellbar (C1) Einfach (D1) An KopplungS150MS
SLS18BL
WC330
Zuführung von oben
(A2)
Freigabe ziehen. Zum Freigeben
klopfen (B3)
Front Einfach (D1) n.z. An Kopplung Über das Magazin Ja
WC360
1
2
DE
